La manera más fácil, versátil y fiable de expulsar un negativo.

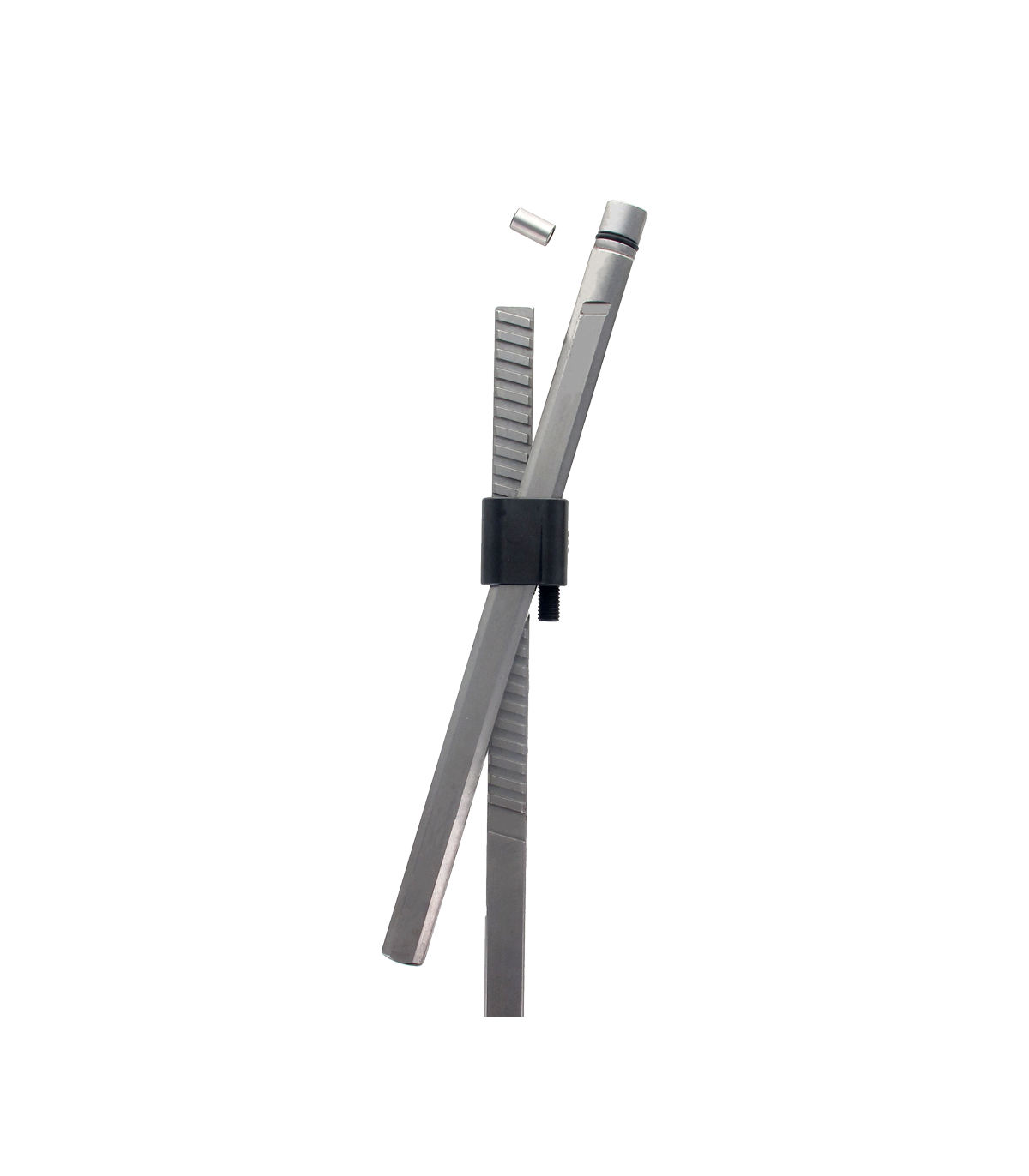

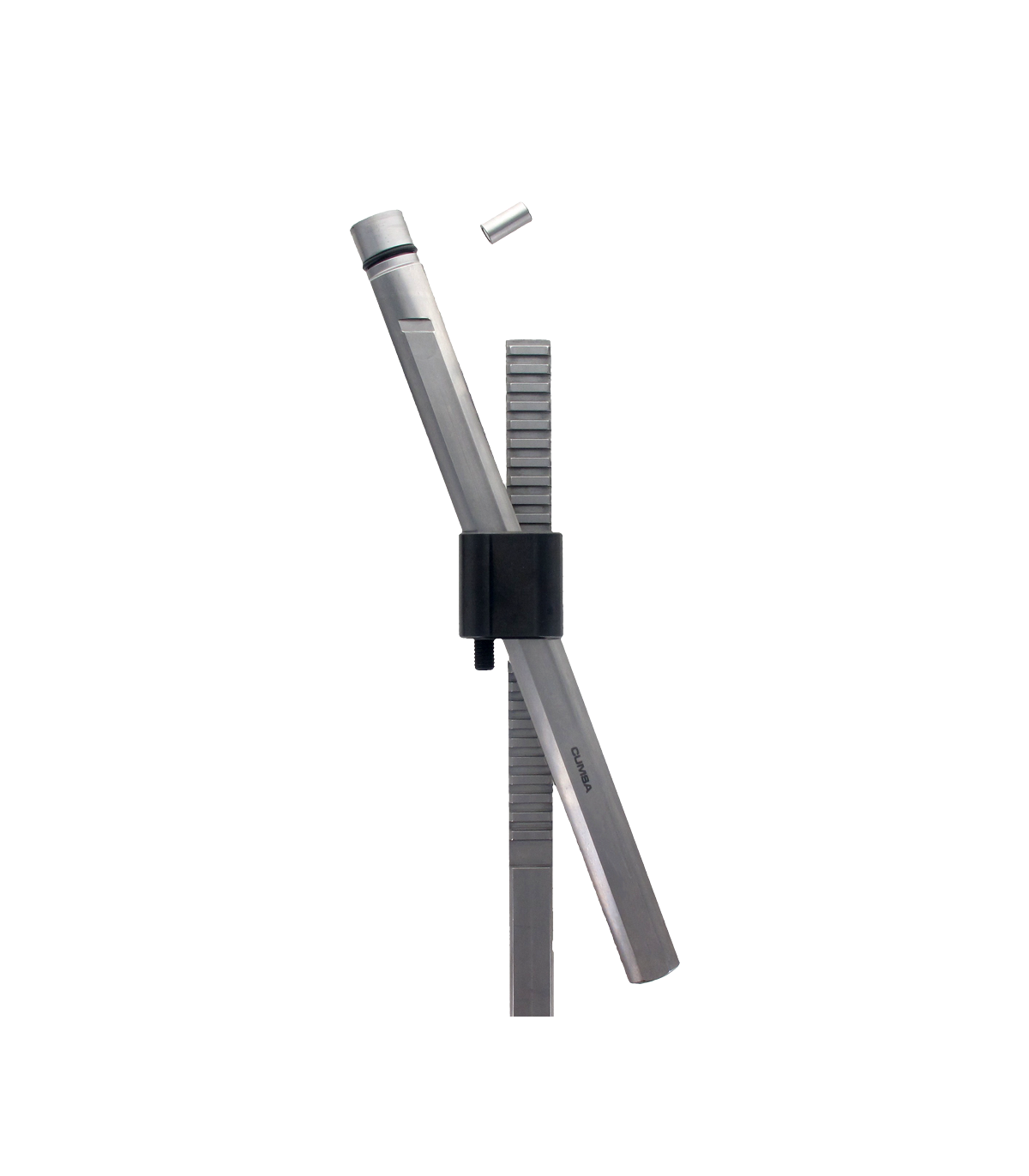

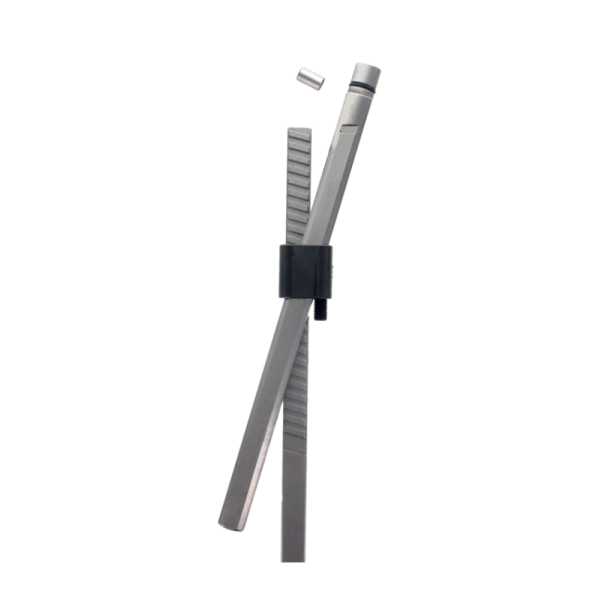

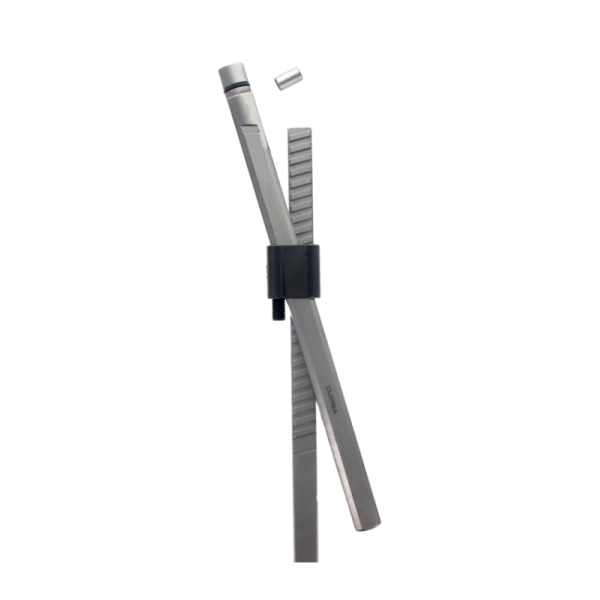

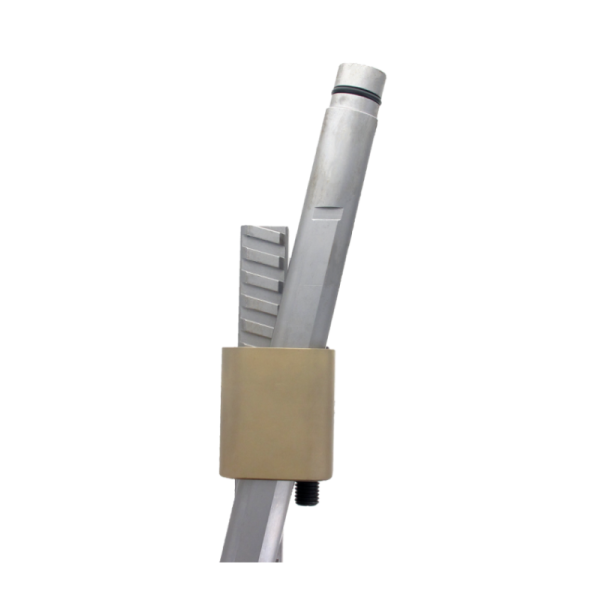

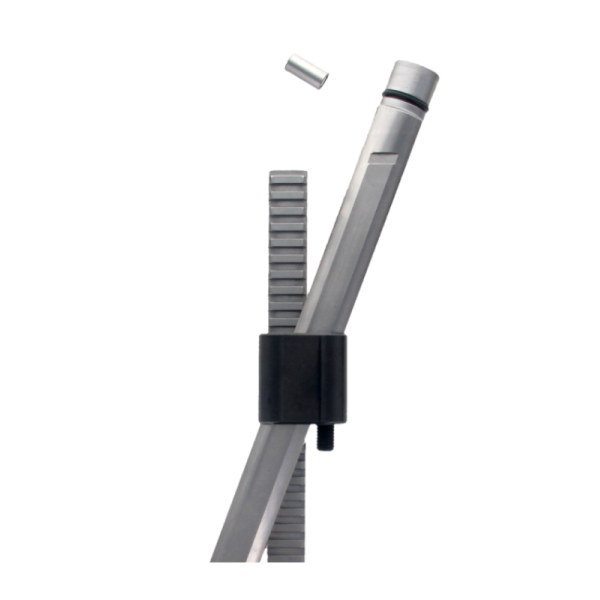

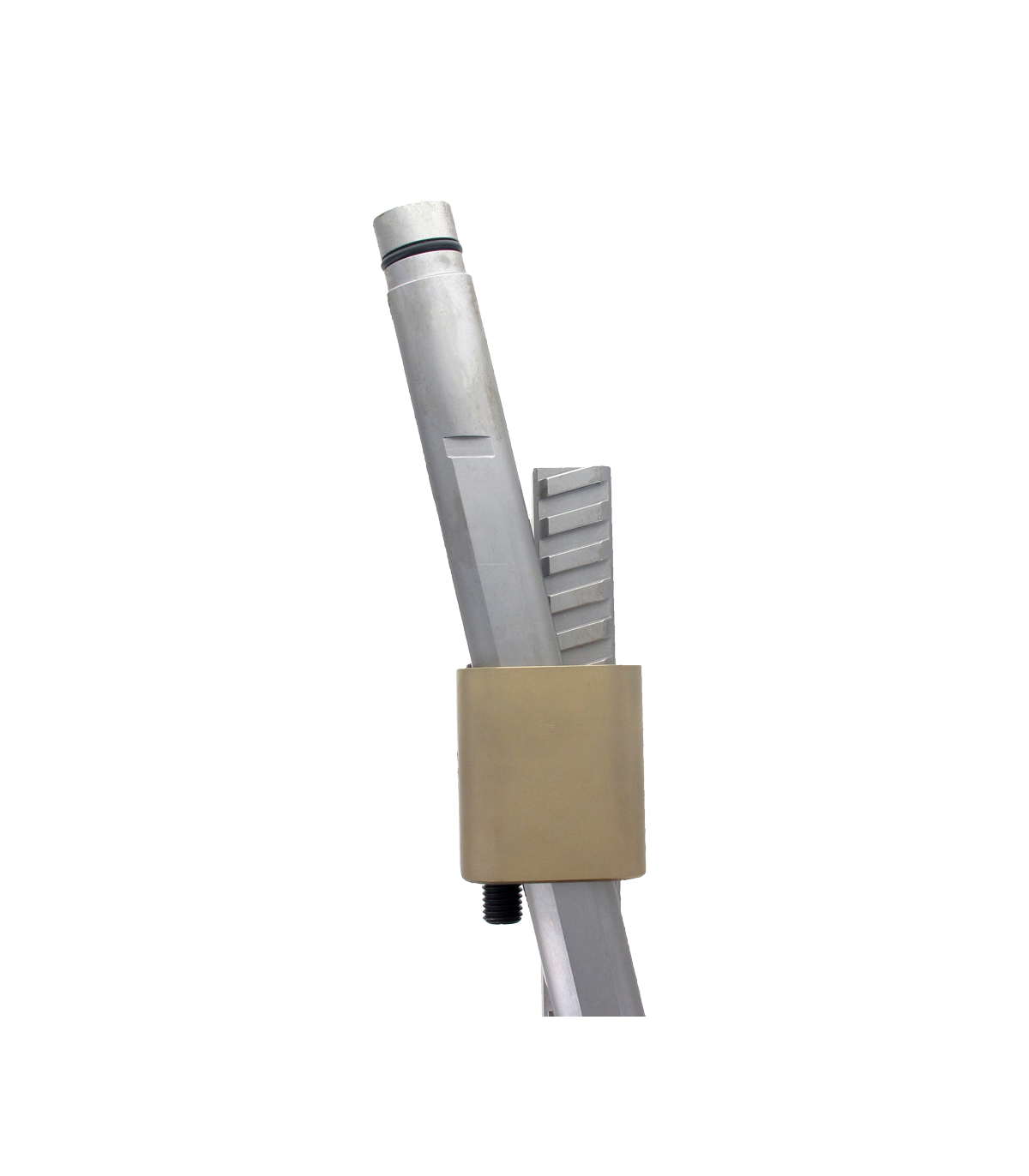

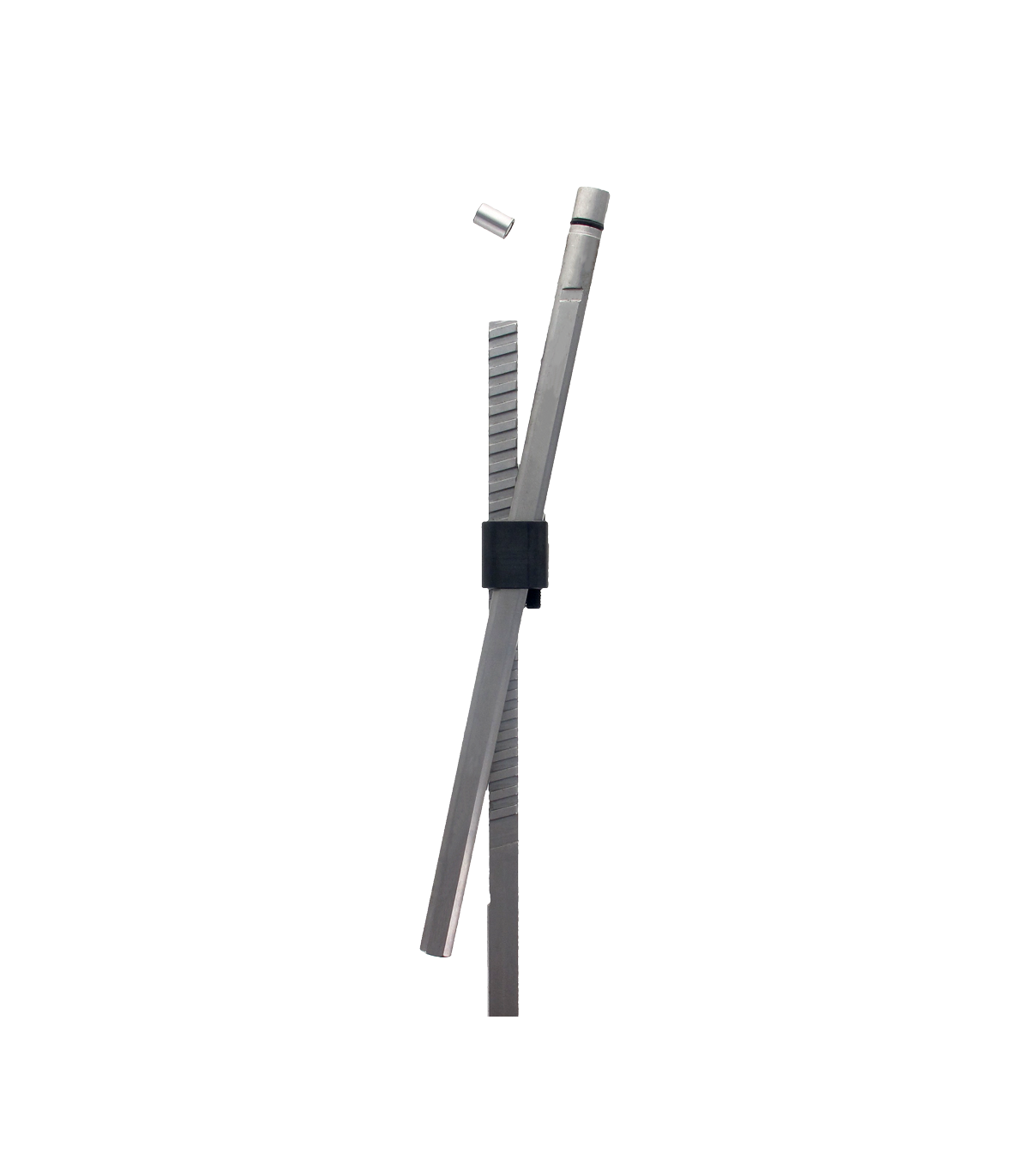

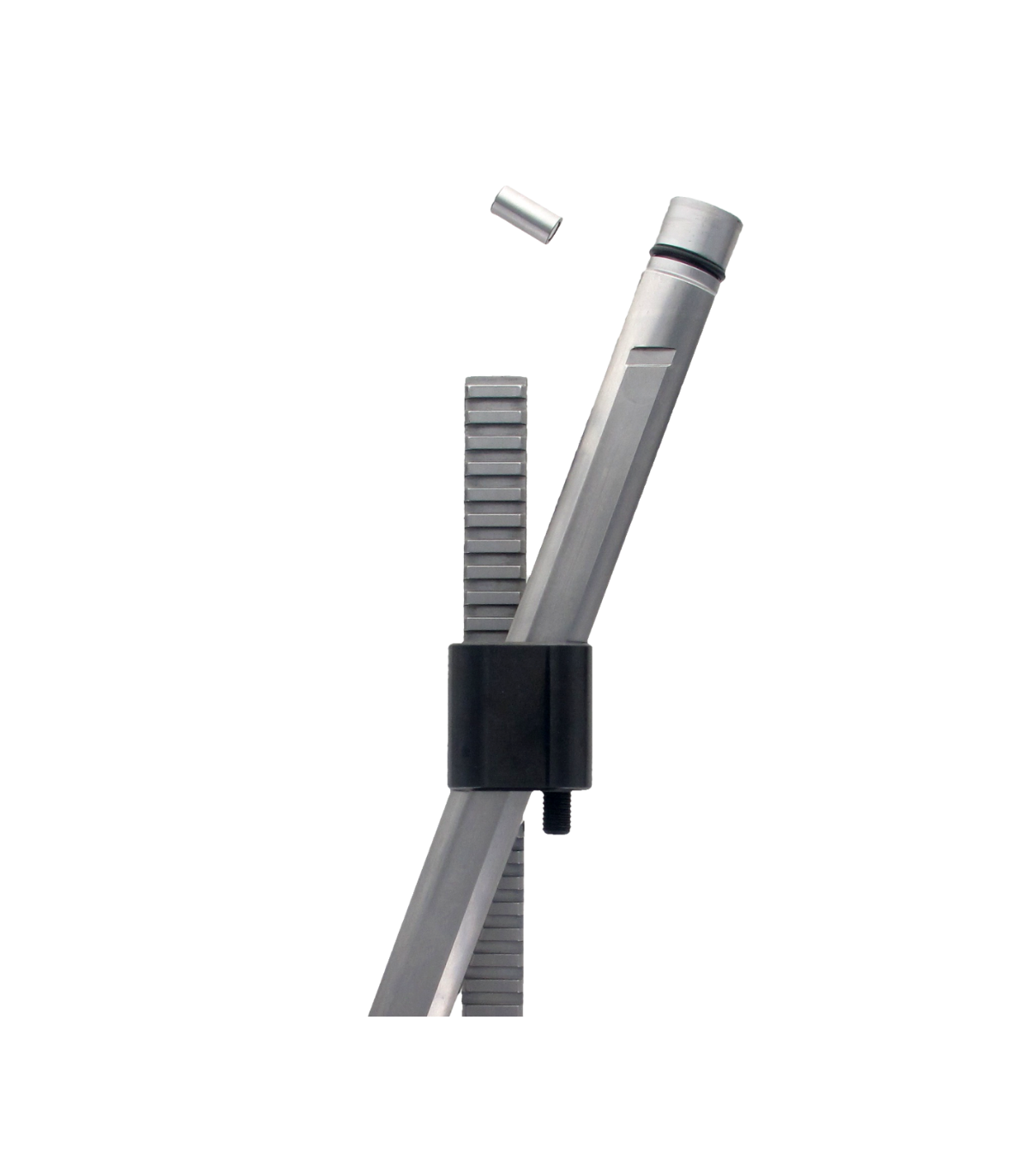

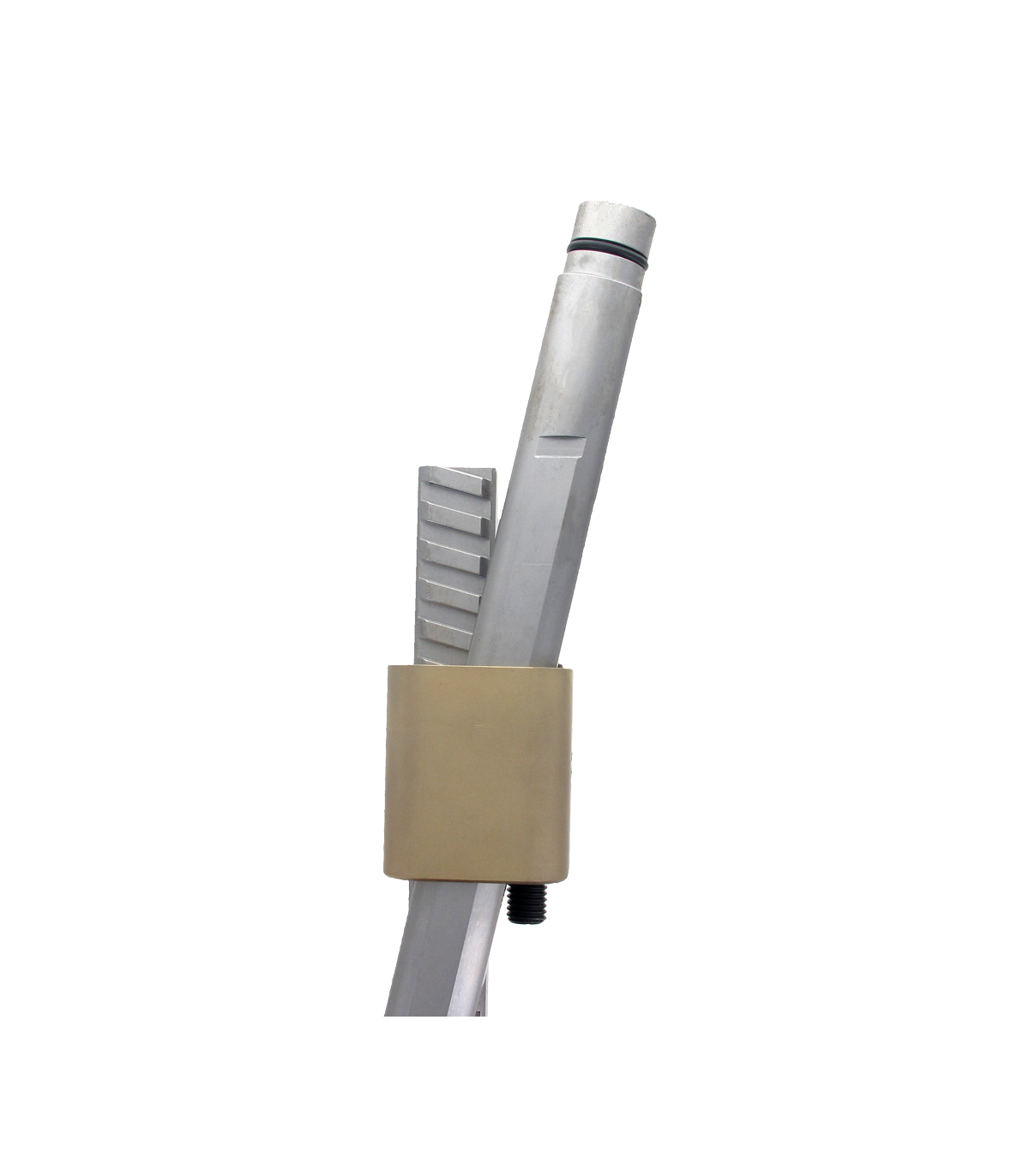

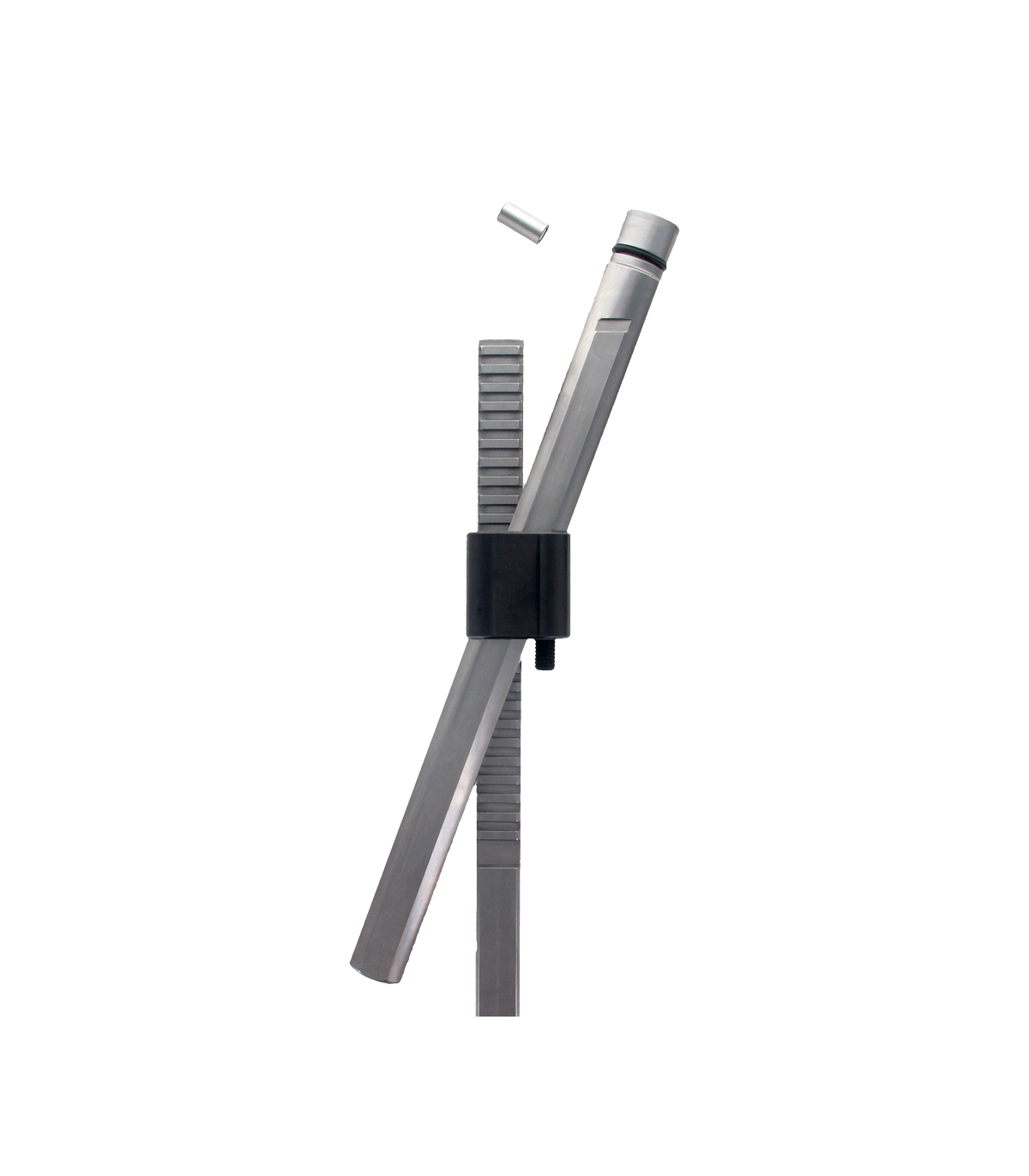

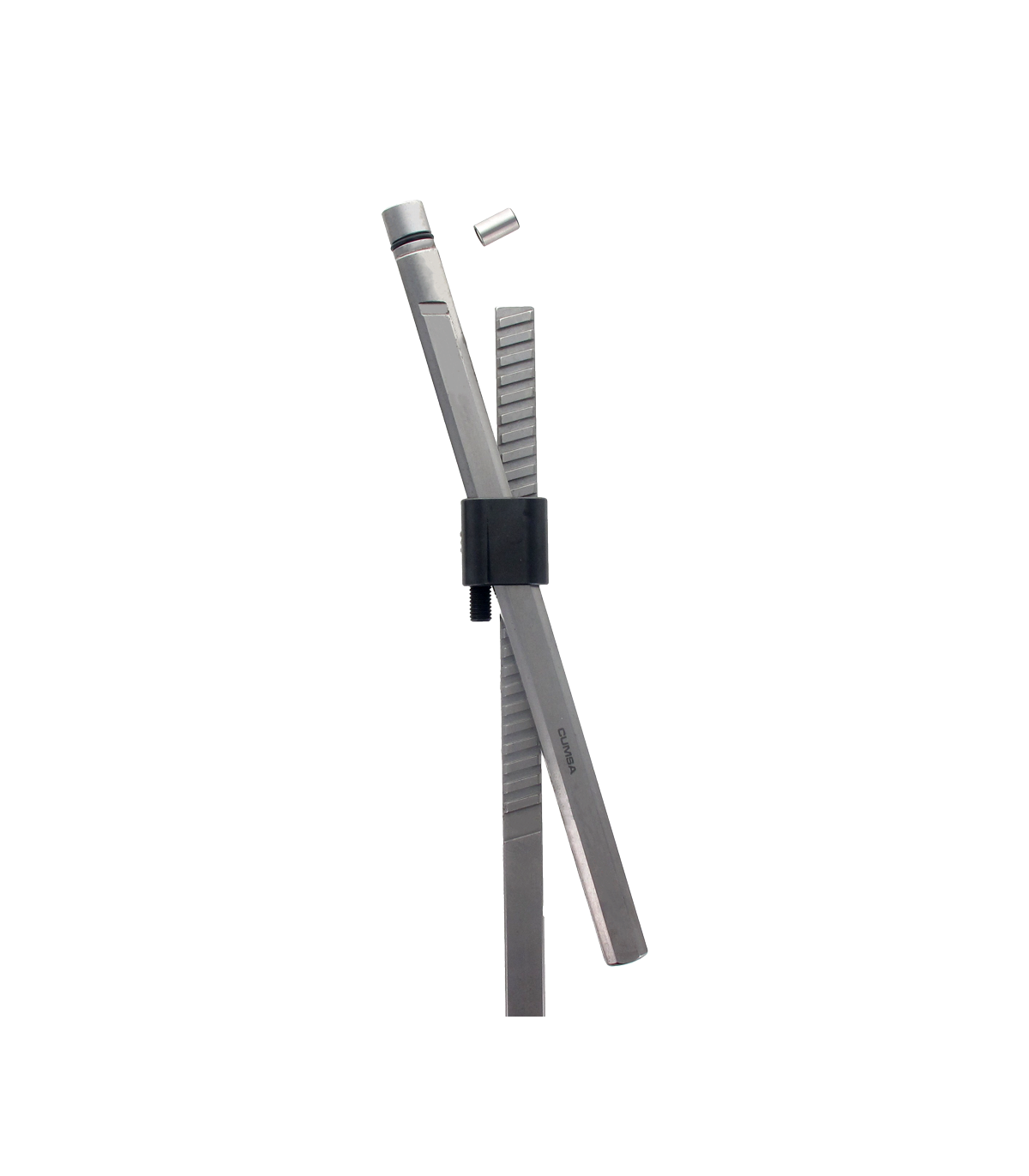

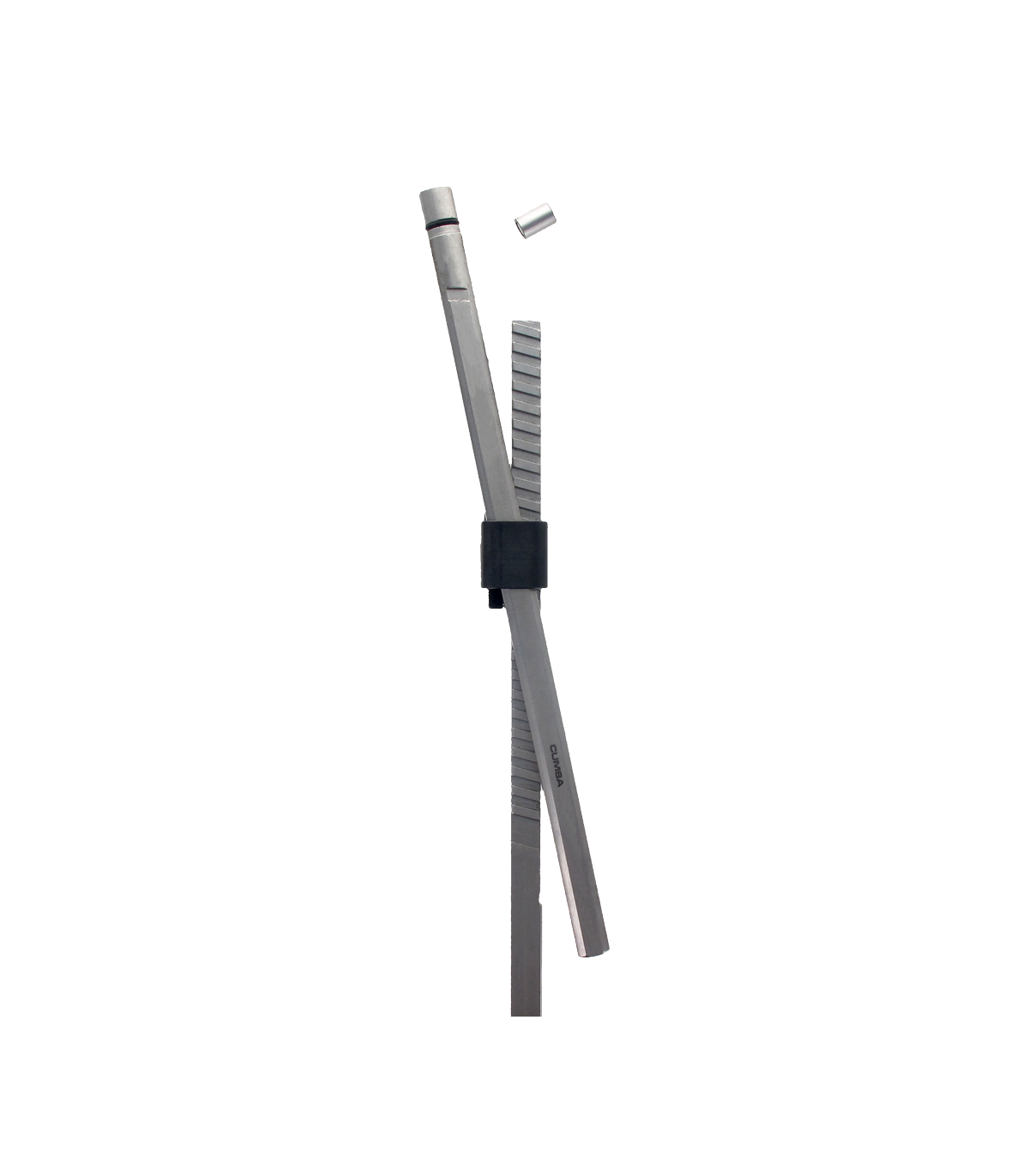

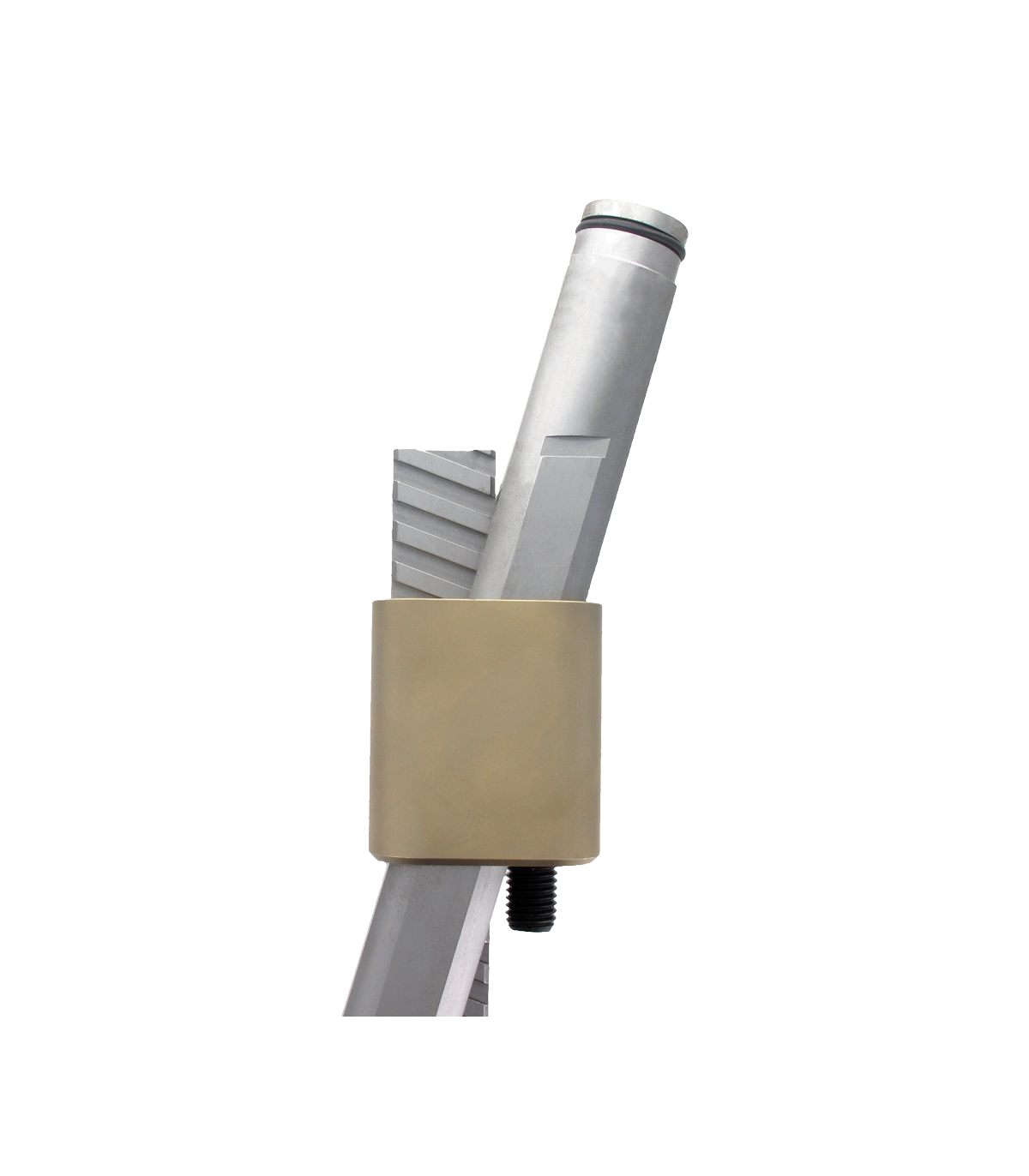

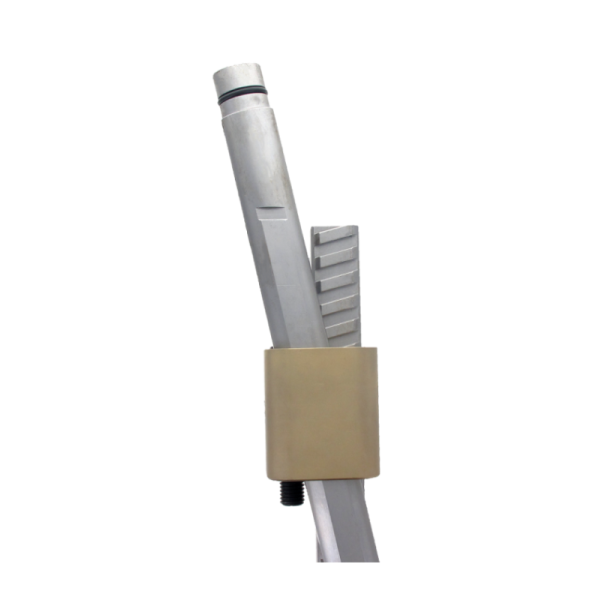

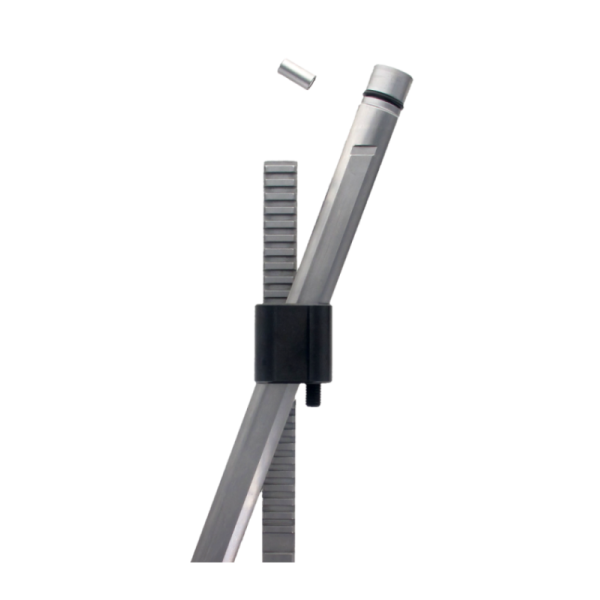

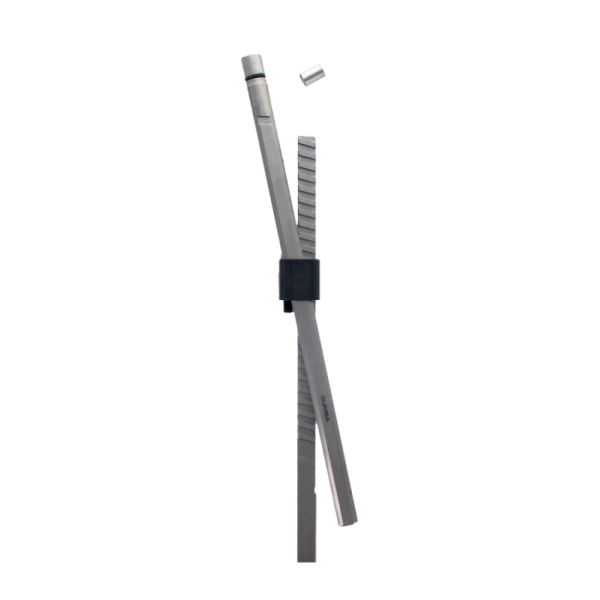

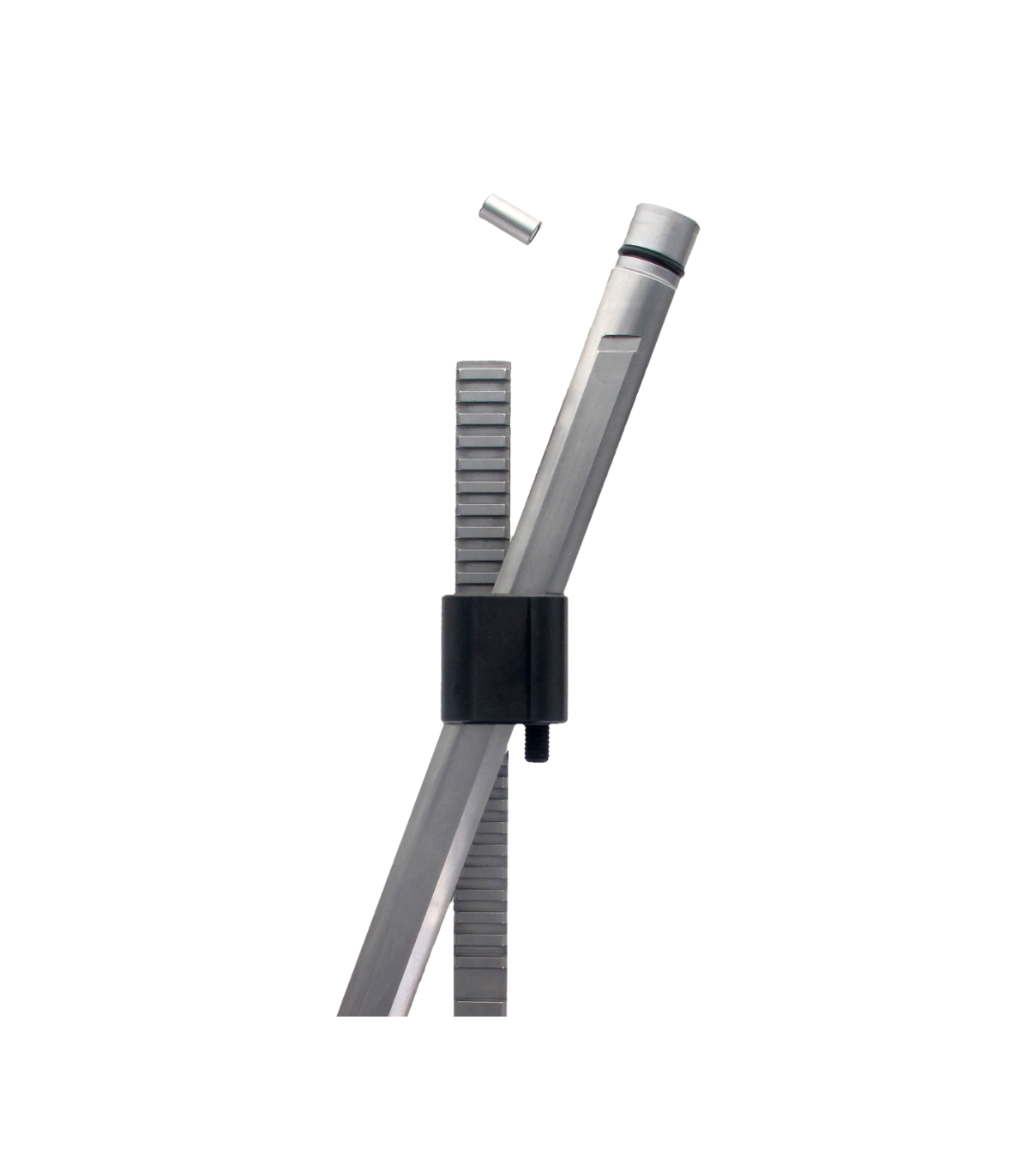

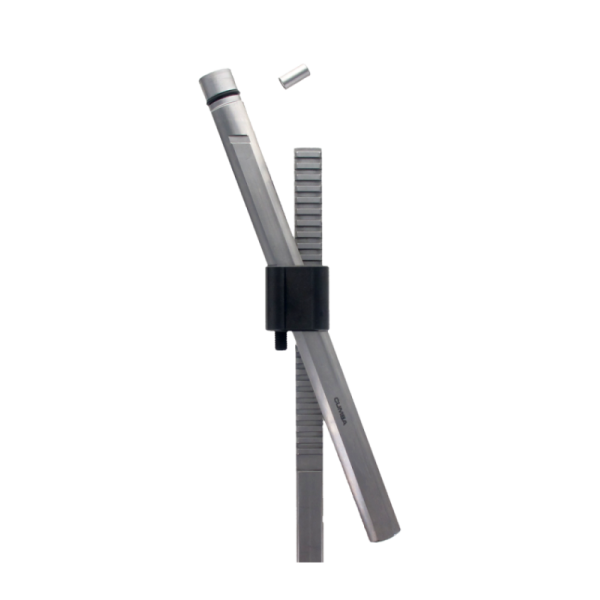

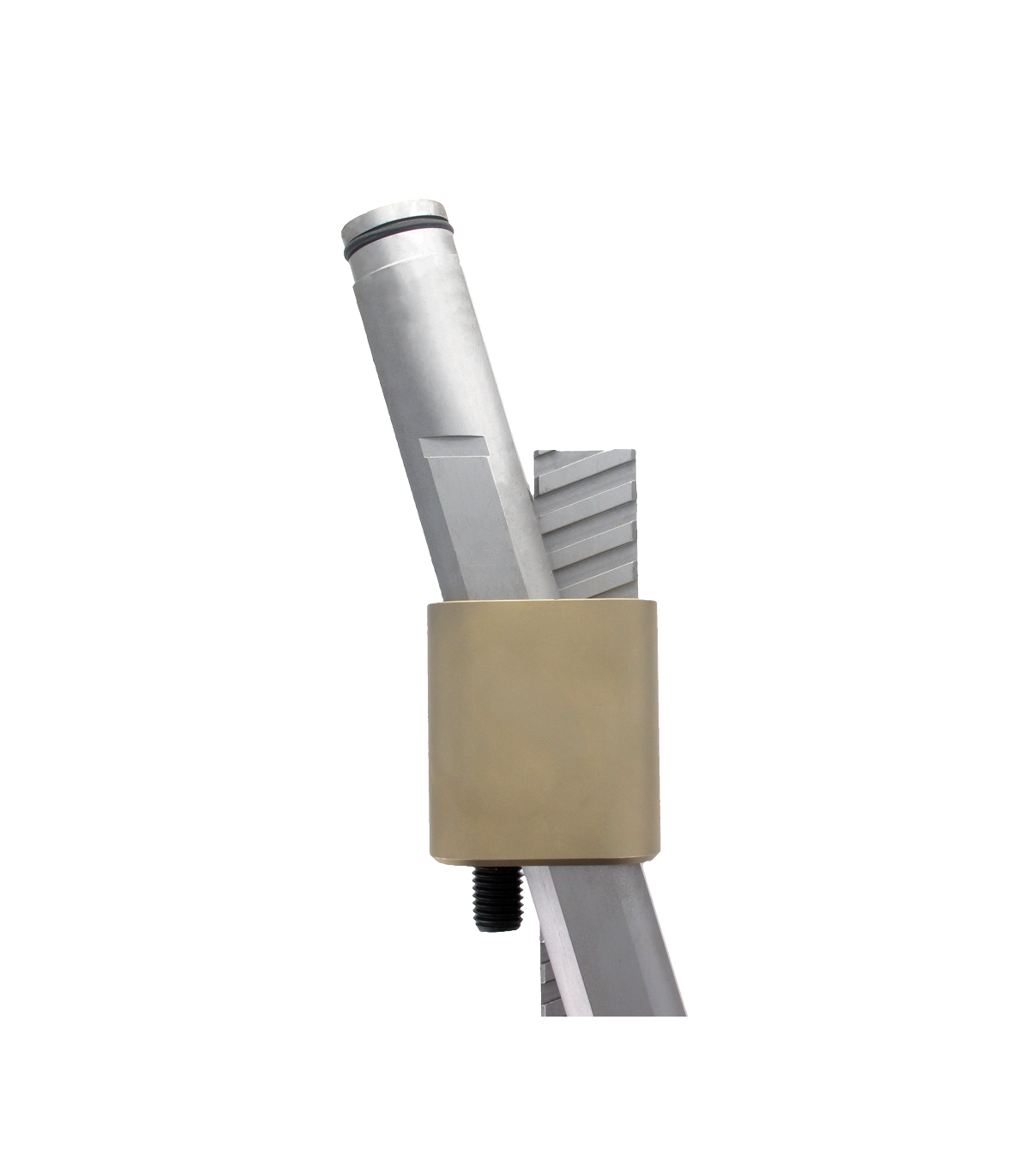

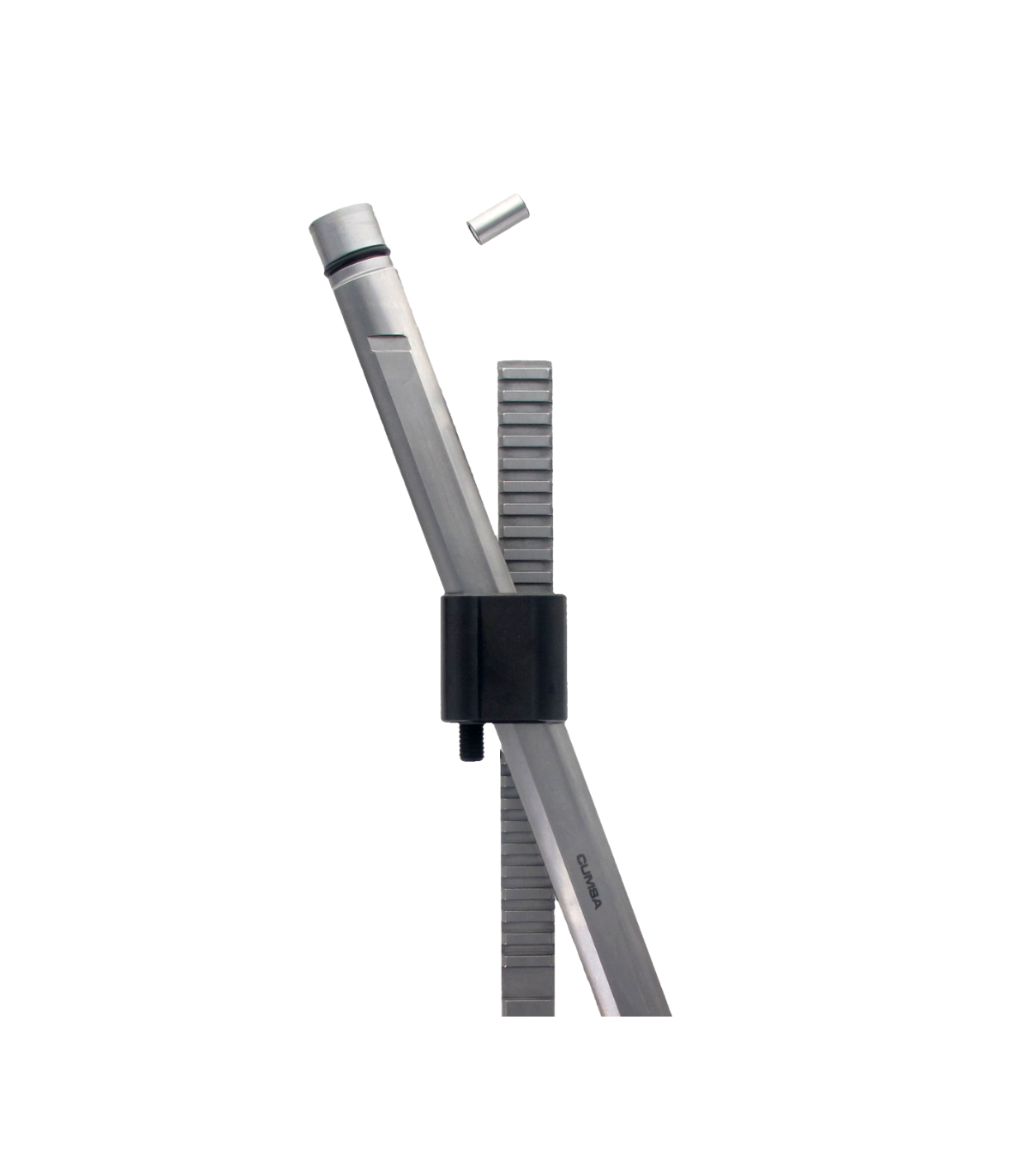

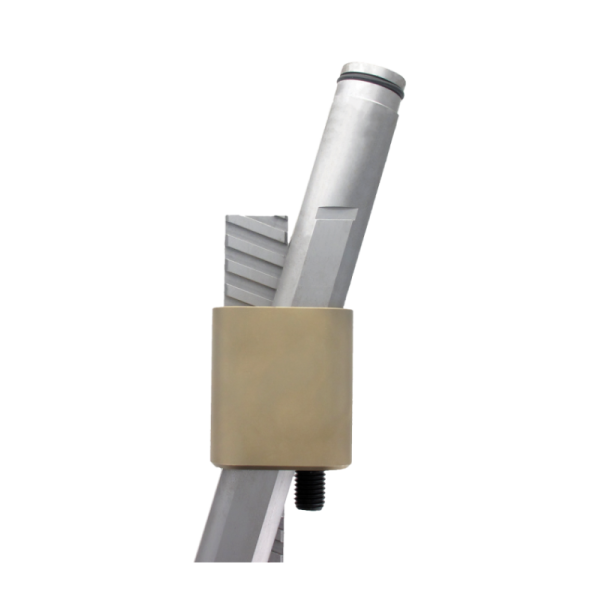

La funcionalidad del DR, pero con circuitos internos en el eje angular para refrigerar el inserto y reducir el tiempo de ciclo.
Crea tu solución escogiendo el ancho, recorrido, ángulo base, cremallera y opción estándar o simétrica.
Su principal ventaja es reducir el tamaño del molde, minimizando el mecanizado necesario. También reduce costes al eliminar alojamientos angulares de alta precisión, optimizando el mecanizado y la estabilidad de las placas.
GRANDES VENTAJAS
En el mismo espacio que el DR, refrigera el inserto a través del eje angular. Gracias a que sus conexiones de entrada y salida se encuentran en lados diferentes, es posible instalar varios componentes FC en serie.
Sistema de patín vertical que minimiza el esfuerzo mecánico sobre el molde.
Desmoldeo eficiente y fiable con recorridos desde 11mm hasta 52mm en modelos estándar.
Instalación sin complicaciones sin necesidad de alojamientos inclinados de alta precisión.
Fijación del inserto con Fast Fit: elige entre sistema magnético o roscado.
Total flexibilidad dimensional del inserto. Reducción de costes de hasta un 40% gracias a su diseño optimizado para mecanizado simplificado y hasta un 76 % en horas de trabajo en las placas expulsoras y puesta a punto en comparación con sistemas convencionales. Su diseño compacto y mecánico ahorra espacio en el molde y reduce el tamaño requerido de la máquina de inyección. Configuración simétrica disponible para adaptarse a cualquier forma de molde. Medidas especiales ¿No encuentras el Double Rack con las dimensiones requeridas? Escríbenos a technical@cumsa.com y estudiaremos contigo las distintas soluciones personalizadas disponibles o siempre puedes usar nuestra calculadora en línea para opciones estándar. +Advertencia: Los dibujos 3D solo incluyen un diente de posición, y las dimensiones de los ejes vertical e inclinado pueden no se corresponden con la pieza física por protección intelectual. ¡Gracias!
- KR22 / KR28: 2600N / 265Kg (584lb)
- KR34: 4950N / 504Kg (1112lb)
- Para el KR22: M8x0,75
- Para el KR28: M9x0,75
- Para el KR34: M9x0,75
- Para el KR40: M12x1
- Para el KR46: M16x1
- Para el KR58: M18x2,5
- Para el KR76: M24x3
