A forma mais simples, versátil e fiável de desmoldar um negativo.

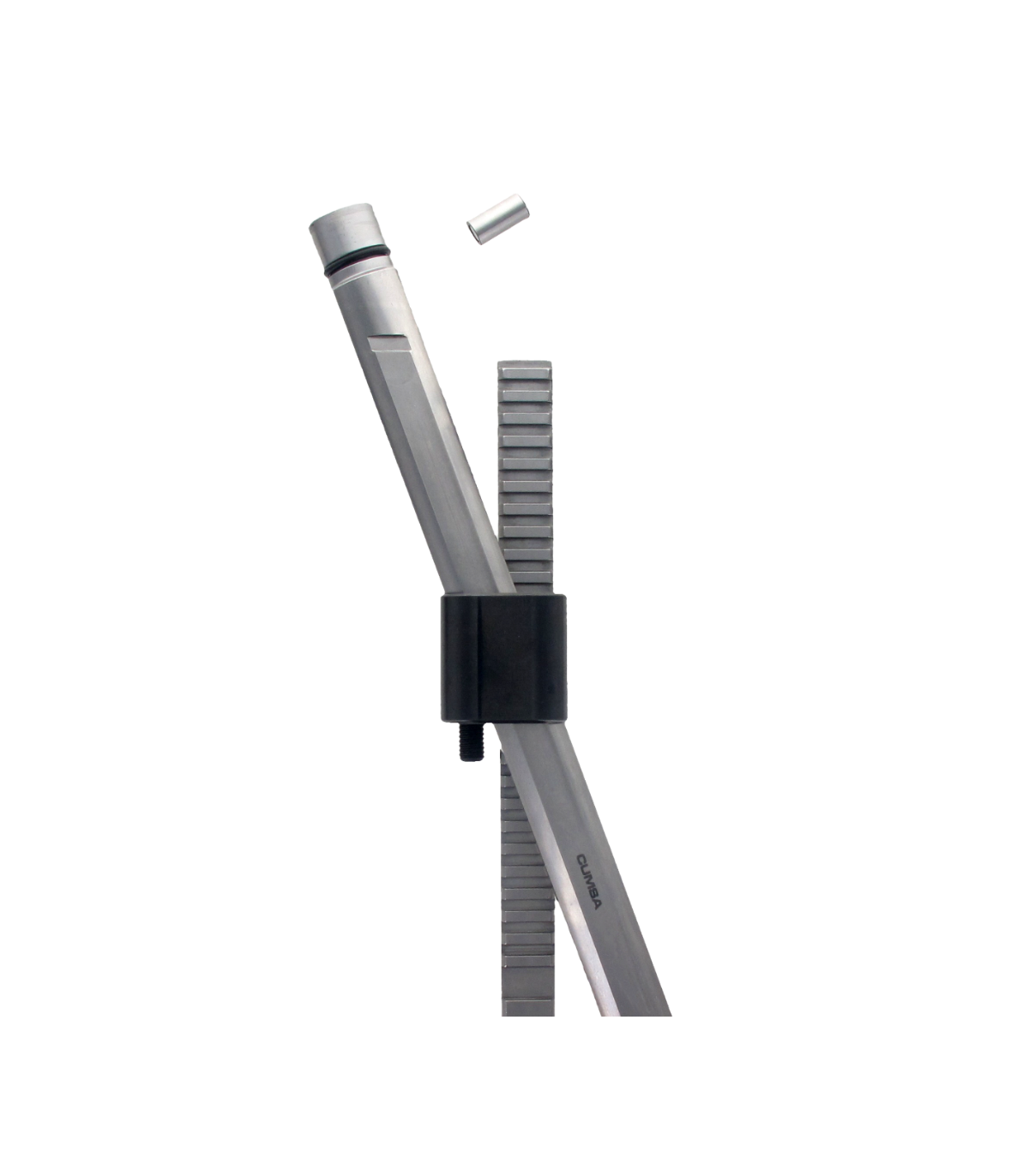

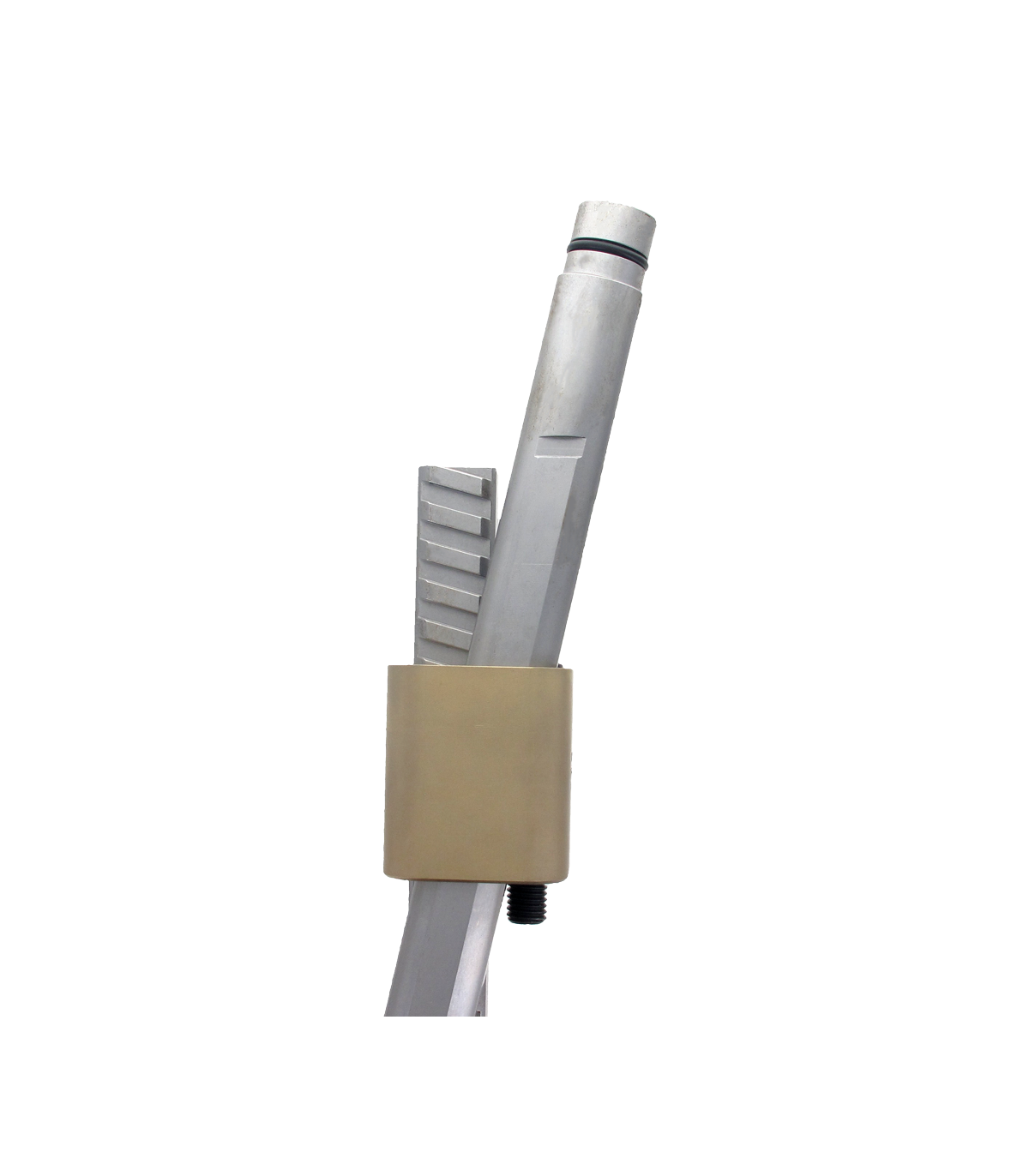

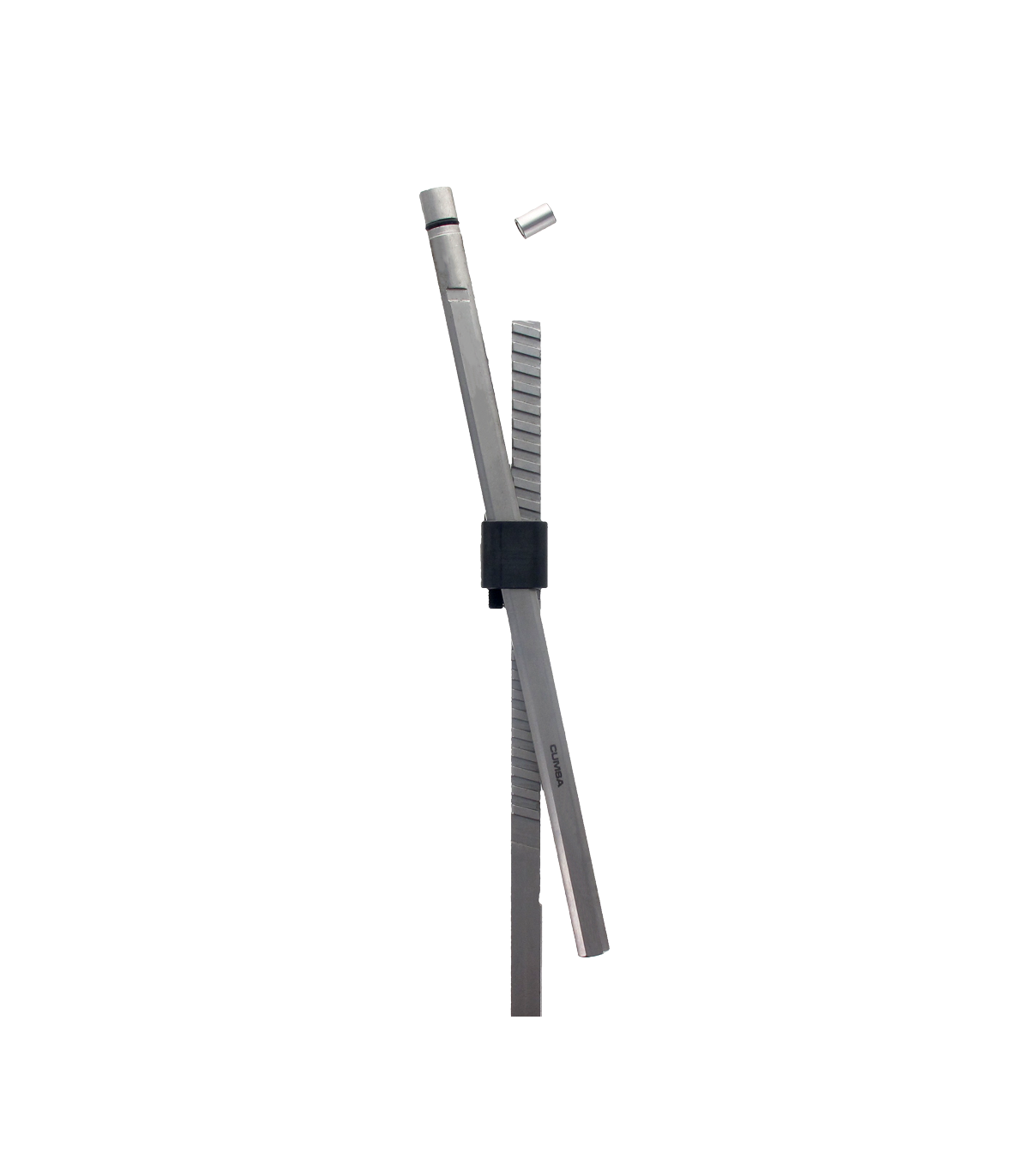

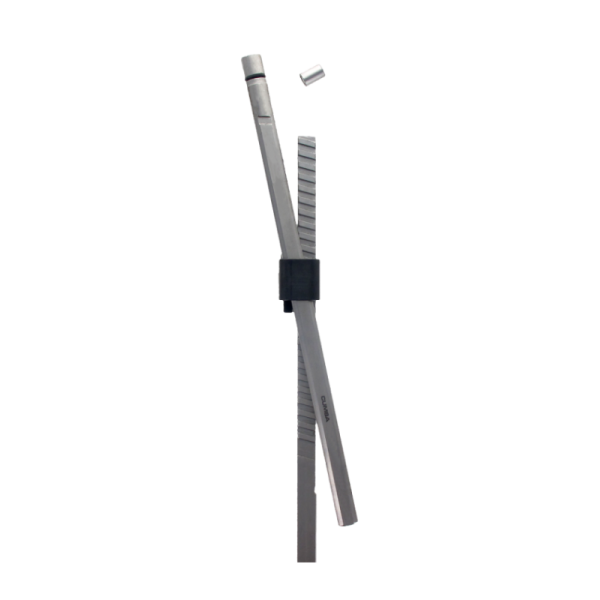

Possui todas as funcionalidades do DR, mas incorpora circuitos internos no veio angular para refrigerar o inserto e reduzir o tempo de ciclo.
Crie a sua solução escolhendo a largura, curso, ângulo da base, ângulo da cremalheira e opção standard ou simétrica.
A principal vantagem é a redução do tamanho do molde, diminuindo os requisitos da máquina e os custos.
GRANDES VANTAGENS
No mesmo espaço do DR, é possível refrigerar o inserto através do veio angular. Graças às ligações de entrada/saída em lados opostos, vários componentes FC podem ser montados em série.
Sistema de movimento a extração vertical que minimiza os esforços mecânicos no molde.
Desmoldação eficiente e fiável com cursos entre 11mm e 52mm nos modelos standard.
Instalação simples sem necessidade de alojamentos inclinados de elevada precisão.
Sistema Fast Fit para fixação do inserto: escolha entre solução magnética ou roscada.
Total liberdade dimensional do inserto.
Redução de custos até 40% graças a um design otimizado que simplifica a maquinação e reduz até 76% do tempo de trabalho e montagem das placas extratoras comparativamente aos sistemas convencionais.
O design compacto e mecânico economiza espaço no molde e reduz o tamanho necessário da máquina de injeção.
Configuração simétrica disponível para qualquer geometria de molde.
Medidas Especiais
Não encontra um Double Rack com as dimensões pretendidas? Contacte-nos através de technical@cumsa.com para desenvolvermos uma solução personalizada ou utilize o nosso calculador online para opções standard.
+AVISO:
Os desenhos 3D incluem apenas um dente de posicionamento e as dimensões das secções dos veios vertical e inclinado não correspondem às dimensões reais maquinadas, por motivos de confidencialidade. Obrigado!
- KR22 / KR28: 2600N / 265Kg (584lb)
- KR34: 4950N / 504Kg (1112lb)
- Para o KR22: M8x0,75
- Para o KR28: M9x0,75
- Para o KR34: M9x0,75
- Para o KR40: M12x1
- Para o KR46: M16x1
- Para o KR58: M18x2,5
- Para o KR76: M24x3
