Die einfachste, vielseitigste und zuverlässigste Methode zur Entformung von Hinterschnitten.

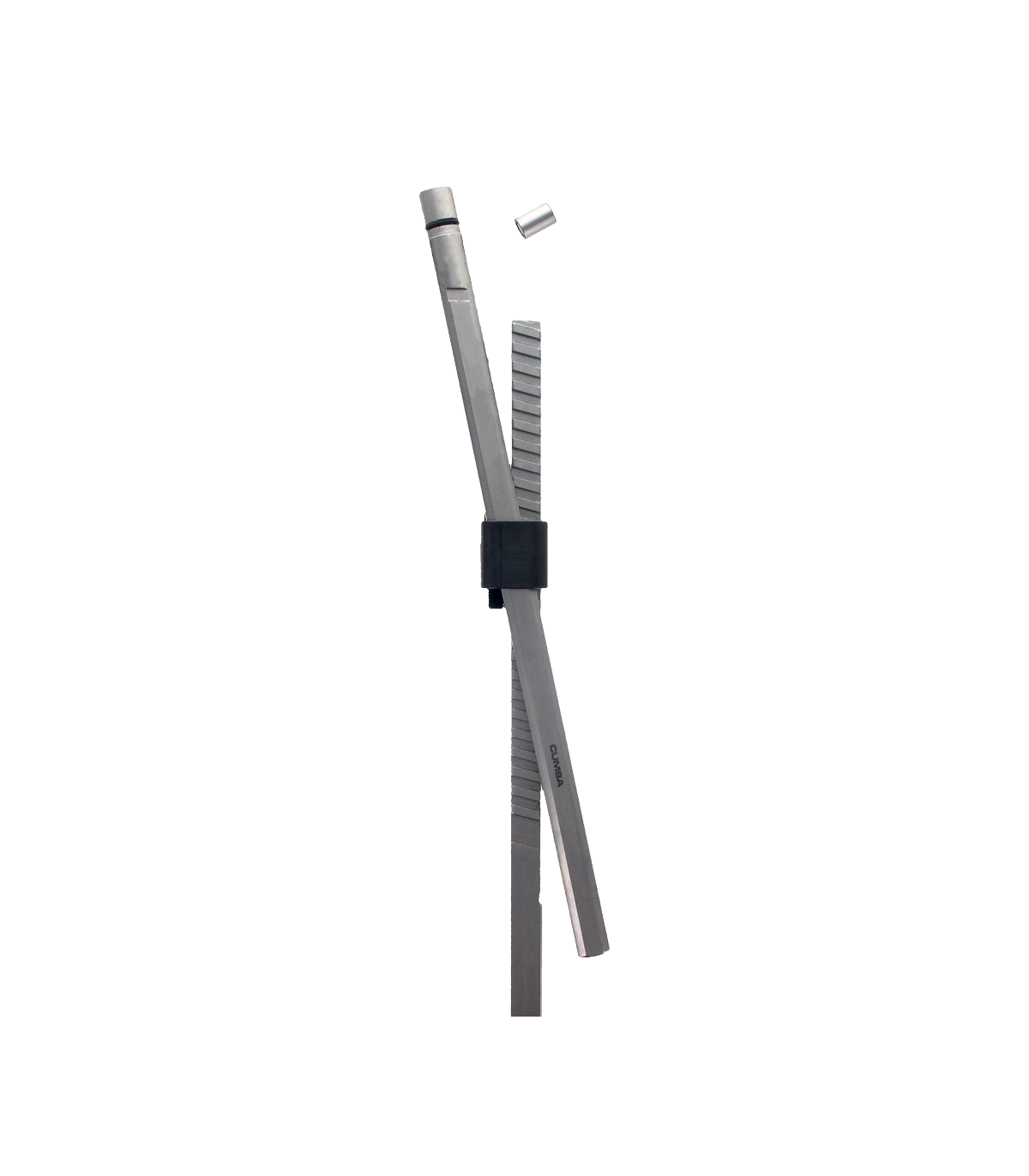

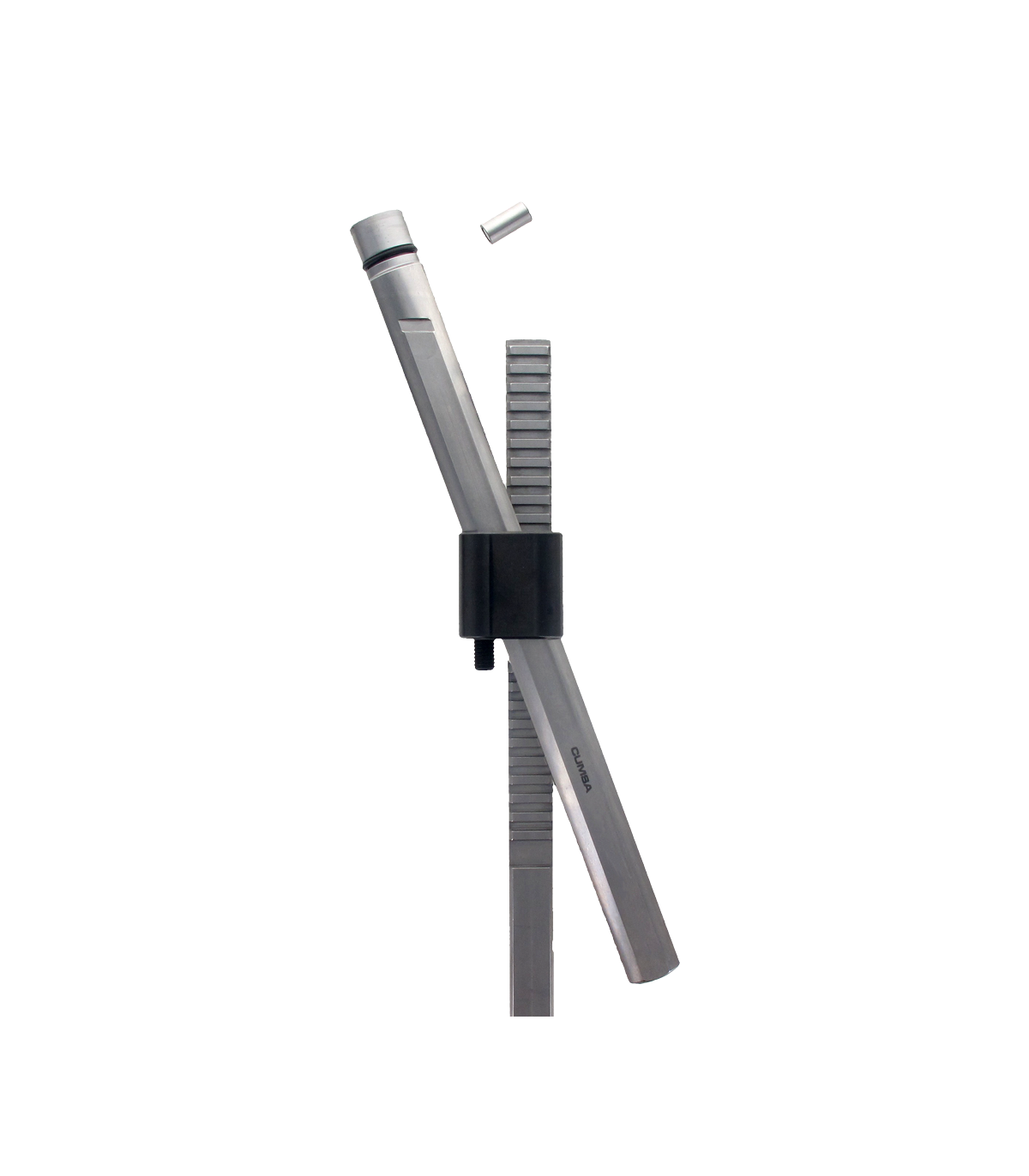

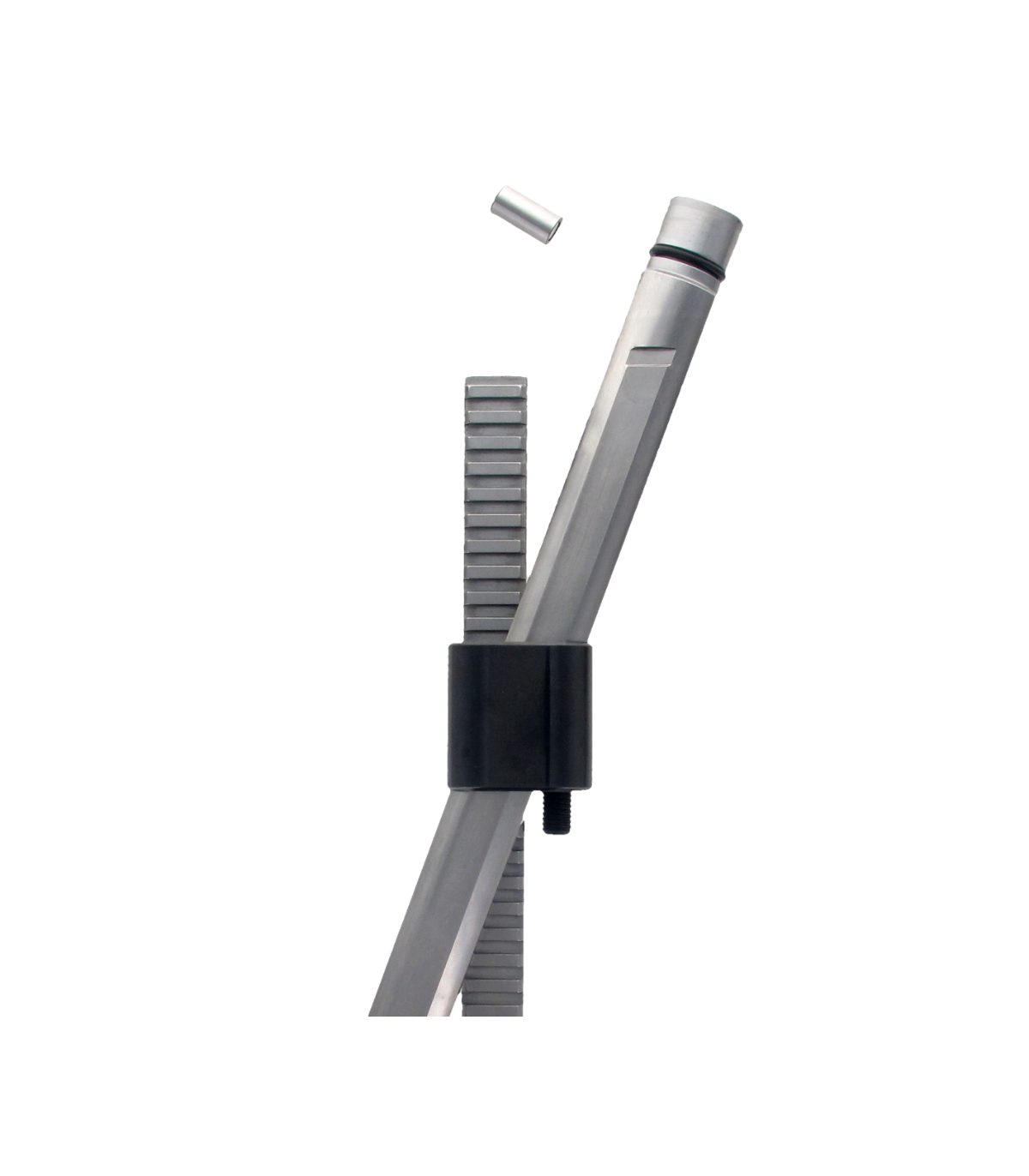

Es verfügt über den gesamten Funktionsumfang des DR, verfügt jedoch über interne Kühlkreise, um den Einsatz zu kühlen und die Zykluszeit zu verkürzen.
Stellen Sie Ihre Lösung zusammen, indem Sie die Breite, den Hub, den Grundwinkel und den Zahnstangenwinkel auswählen und entscheiden, ob Sie eine Standard- oder eine symmetrische Variante bevorzugen.
Der Hauptvorteil liegt in der geringeren Formgröße, wodurch der Einsatz einer kleineren Spritzgießmaschine möglich wird. Zudem werden Kosten gesenkt, da keine abgewinkelten Präzisionsgehäuse erforderlich sind, während gleichzeitig die Plattensicherheit verbessert wird.
HAUPTVORTEILE
Im selben Raum wie der DR kann der Einsatz über die Stange gekühlt werden. Dank der an verschiedenen Seiten angeordneten Ein- und Ausgänge können mehrere FC-Komponenten in Reihe geschaltet werden.
Vertikales Hebesystem, das die mechanische Belastung der Form minimiert.
Effizientes und zuverlässiges Entformen mit Hublängen von 11mm bis 52mm bei den Standardmodellen.
Einfache Montage: Es sind keine hochpräzisen Winkelgehäuse erforderlich.
Schnelleinsatzbefestigung: Wählen Sie zwischen einem Magnet- oder einem Gewindesystem.
Völlige Maßfreiheit des Einsatzes.
Senken Sie die Kosten um bis zu 40 % dank einer optimierten Konstruktion, die die Bearbeitung vereinfacht und im Vergleich zu herkömmlichen Systemen bis zu 76 % an Arbeitszeit und Rüstzeit für die Auswerferplatte einspart.
Die kompakte und mechanische Bauweise spart Platz im Werkzeug und reduziert die erforderliche Größe der Spritzgießmaschine.
Es stehen symmetrische Komponenten und eine externe Kühlung zur Verfügung, die sich für jede Formkonfiguration eignet.
Sondergrößen:Für individuelle Größen kontaktieren Sie technical@cumsa.com. Standardgrößen finden Sie in unserem Online-Rechner.
WARNUNG: Bitte beachten Sie, dass die 3D-Zeichnungen nur einen Positionierungszahn enthalten. Die dargestellten Querschnittsmaße der vertikalen und geneigten Stangen entsprechen aus Gründen der Vertraulichkeit nicht den tatsächlich bearbeiteten Stangen. Vielen Dank!
- KR22 / KR28: 2600N / 265Kg (584lb)
- KR34: 4950N / 504Kg (1112lb)
- Für die KR22: M8x0,75
- Für die KR28: M9x0,75
- Für die KR34: M9x0,75
- Für die KR40: M12x1
- Für die KR46: M16x1
- Für die KR58: M18x2,5
- Für die KR76: M24x3
