Il modo più semplice, versatile e affidabile per sformare un sottosquadro.

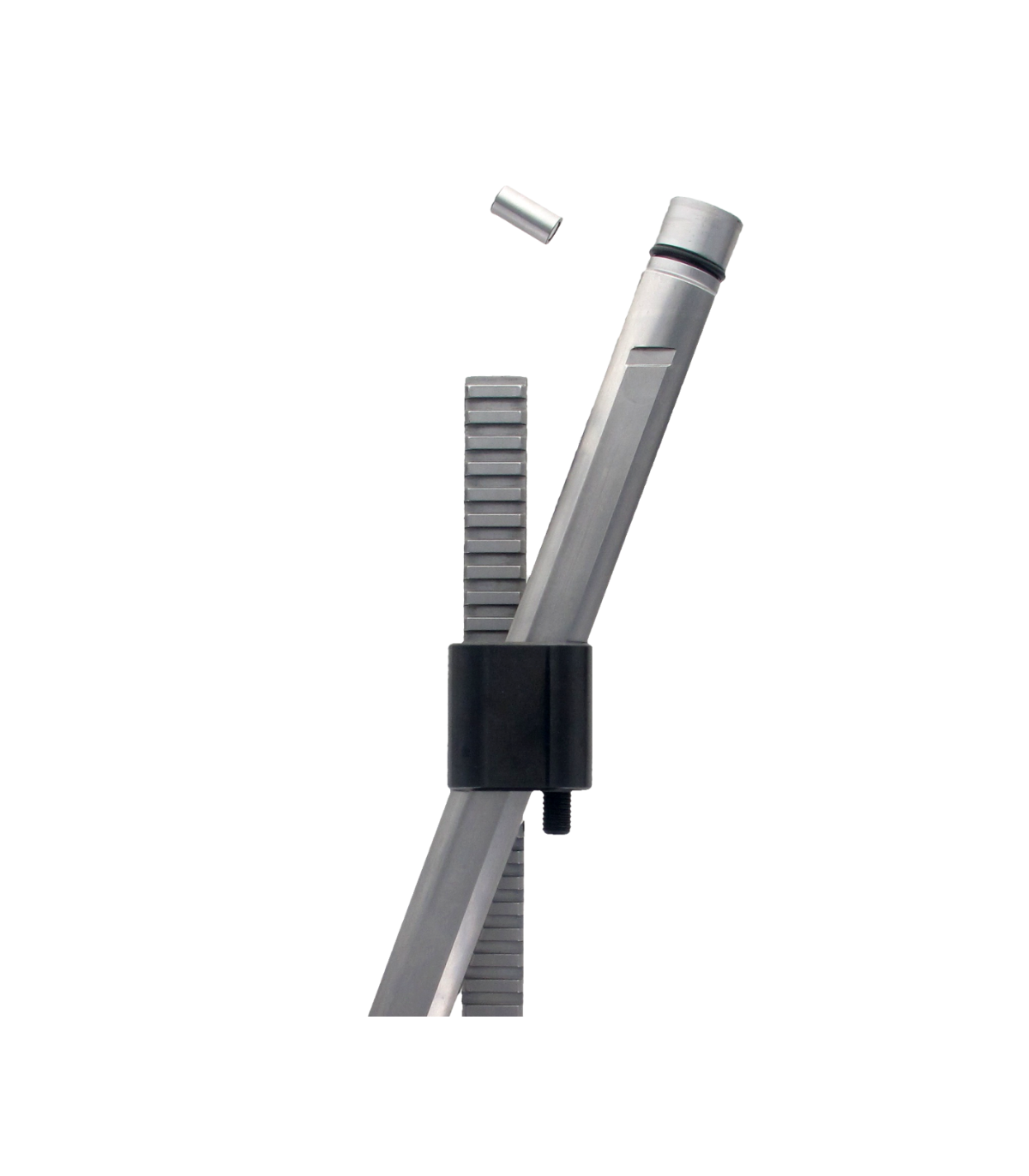

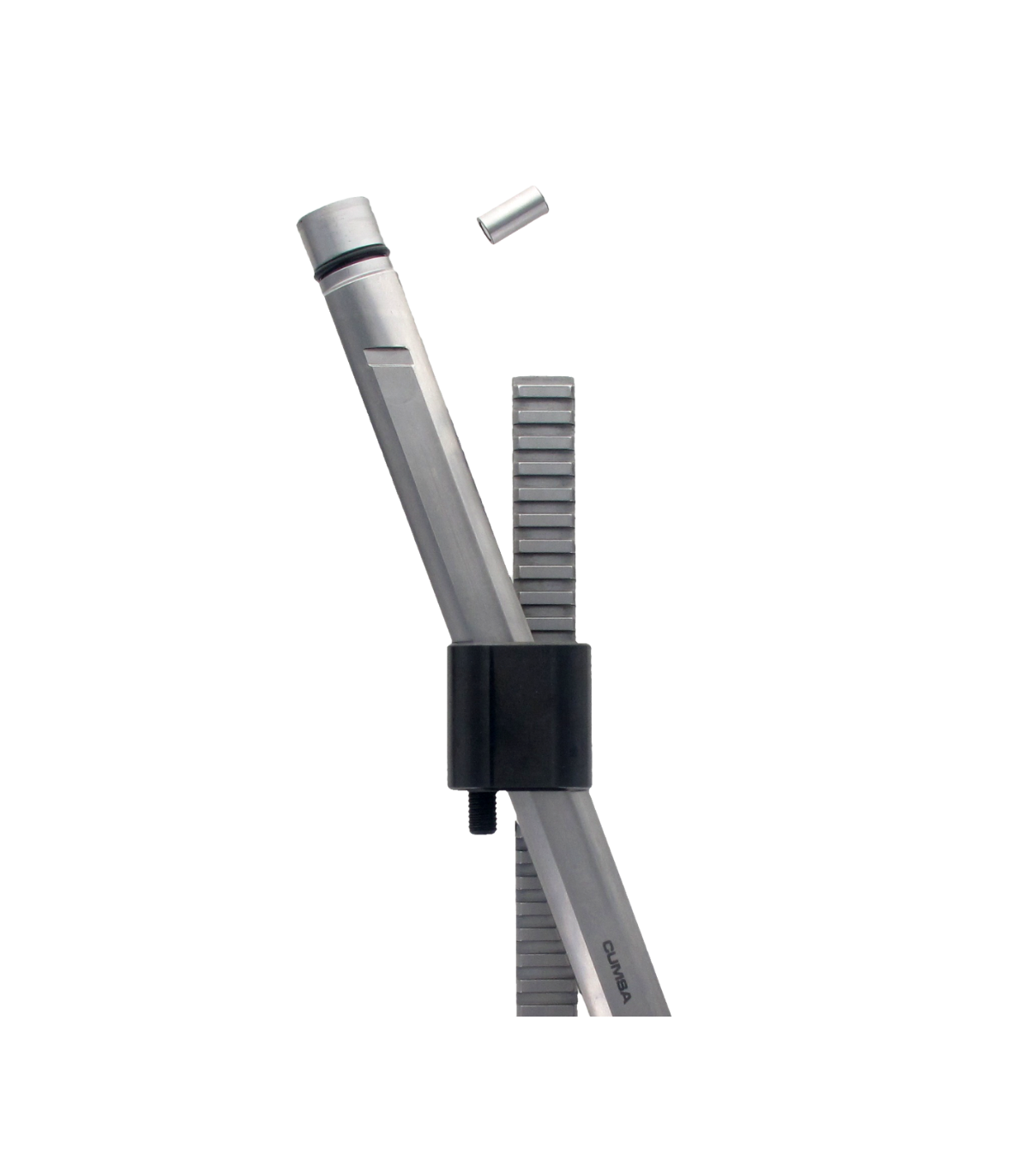

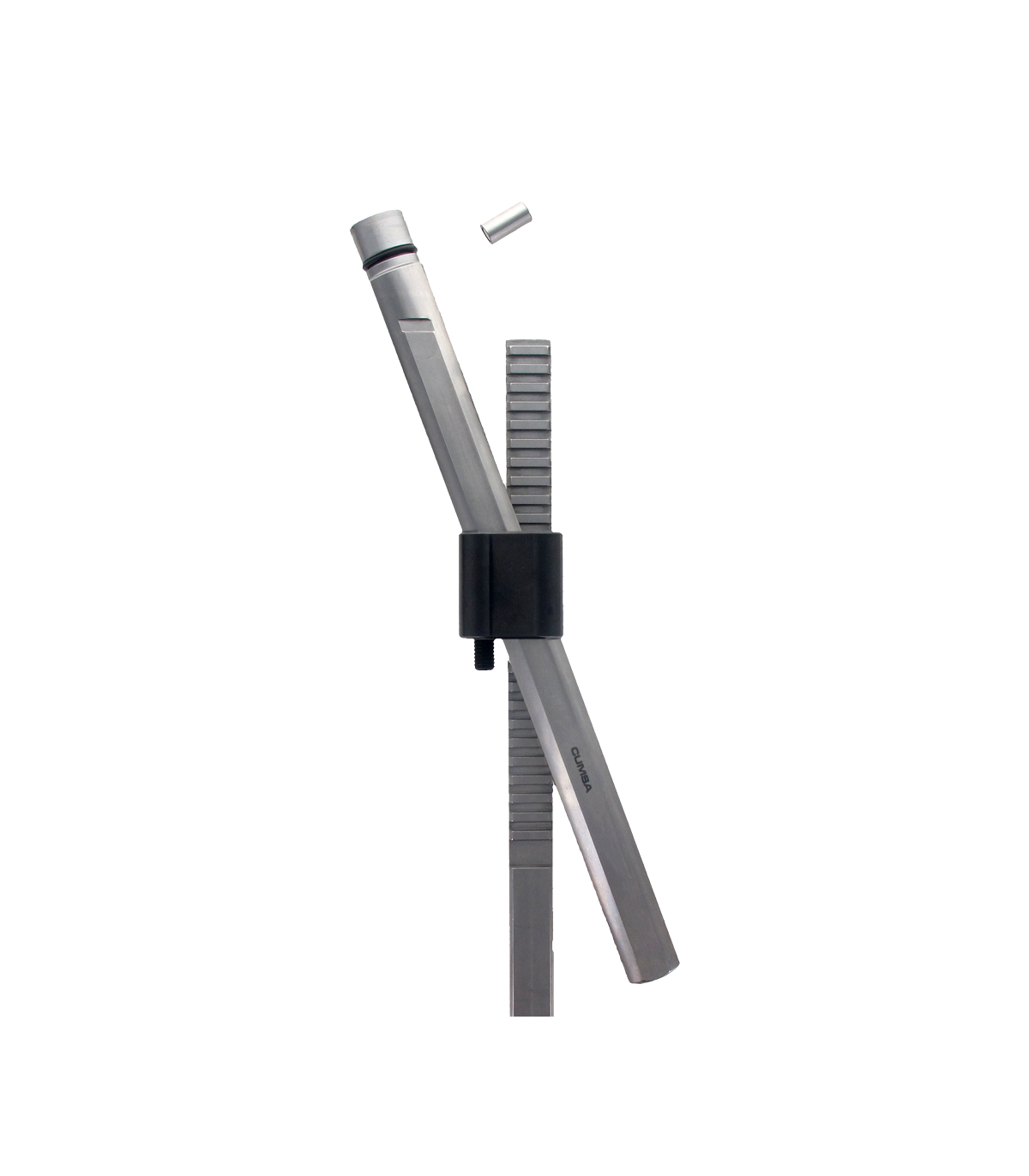

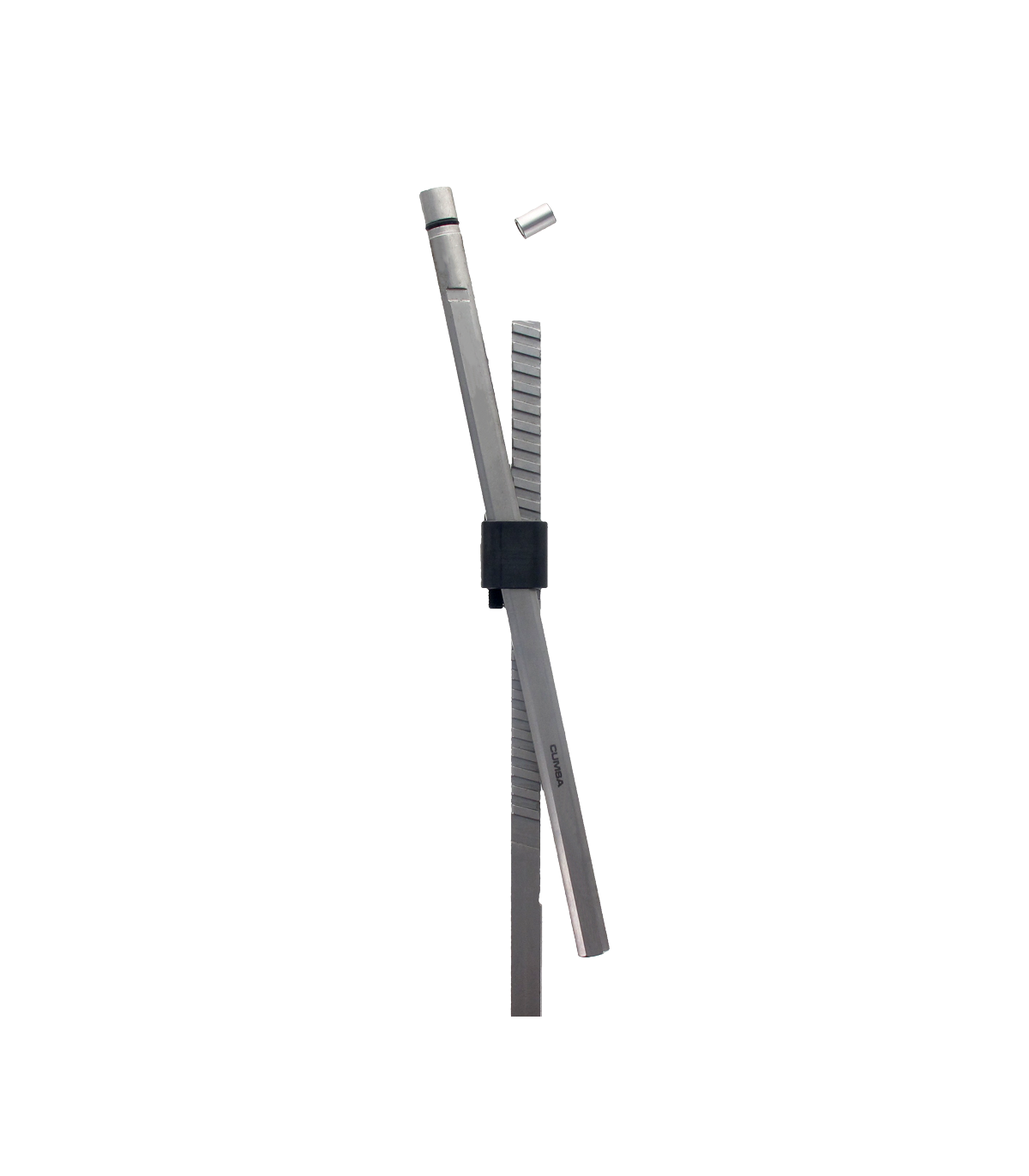

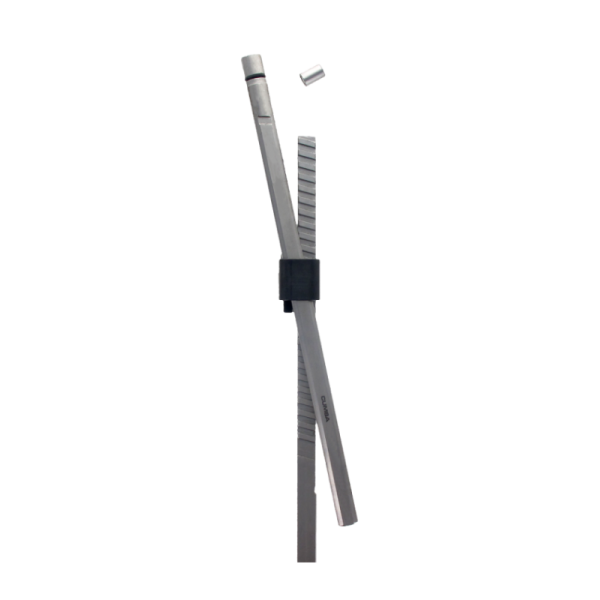

Offre tutte le funzionalità del DR, ma integra circuiti interni nell'asta inclinata per raffreddare l'inserto e ridurre il tempo ciclo.
Configura la tua soluzione scegliendo larghezza, corsa, angolo base, angolo della cremagliera e la versione standard o specchiata.
Il principale vantaggio è la riduzione delle dimensioni dello stampo, con conseguente diminuzione dei requisiti della macchina e dei costi, eliminando la necessità di sedi di precisione e migliorando la stabilità delle piastre.
GRANDI VANTAGGI
Nello stesso spazio occupato dal DR è possibile raffreddare l'inserto attraverso l'asta inclinata. Grazie ai collegamenti di ingresso e uscita posizionati su lati differenti, è possibile installare più componenti FC in serie.
Sistema di tassello inclinato verticale che riduce al minimo le sollecitazioni meccaniche sullo stampo.
Sformatura efficiente e affidabile con corse da 11mm a 52 mm nei modelli standard.
Installazione semplice: non sono necessarie sedi inclinate ad alta precisione.
Fissaggio inserto Fast Fit: disponibile con sistema magnetico o filettato.
Totale libertà dimensionale dell'inserto.
Riduzione dei costi fino al 40% grazie a un design ottimizzato che semplifica le lavorazioni e consente un risparmio fino al 76% delle ore di lavorazione e montaggio delle piastre di espulsione rispetto ai sistemi tradizionali.
Il design compatto e meccanico riduce l'ingombro dello stampo e permette l'utilizzo di presse di dimensioni inferiori.
Configurazione specchiata disponibile per adattarsi a qualsiasi geometria dello stampo.
Non trovi la misura giusta? Contatta technical@cumsa.com per una soluzione personalizzata. Per le versioni standard, utilizza il nostro calcolatore online.
ATTENZIONE: I modelli 3D includono un solo dente di posizionamento. Le dimensioni delle sezioni delle aste verticale e inclinata non corrispondono a quelle effettivamente lavorate per motivi di riservatezza. Grazie.
- KR22 / KR28: 2600N / 265Kg (584lb)
- KR34: 4950N / 504Kg (1112lb)
- Per il KR22: M8x0,75
- Per il KR28: M9x0,75
- Per il KR34: M9x0,75
- Per il KR40: M12x1
- Per il KR46: M16x1
- Per il KR58: M18x2,5
- Per il KR76: M24x3
