Unidad Punzonado

UC325445

Unidad Punzonado

Recorrido

  • 4,5
Descripción

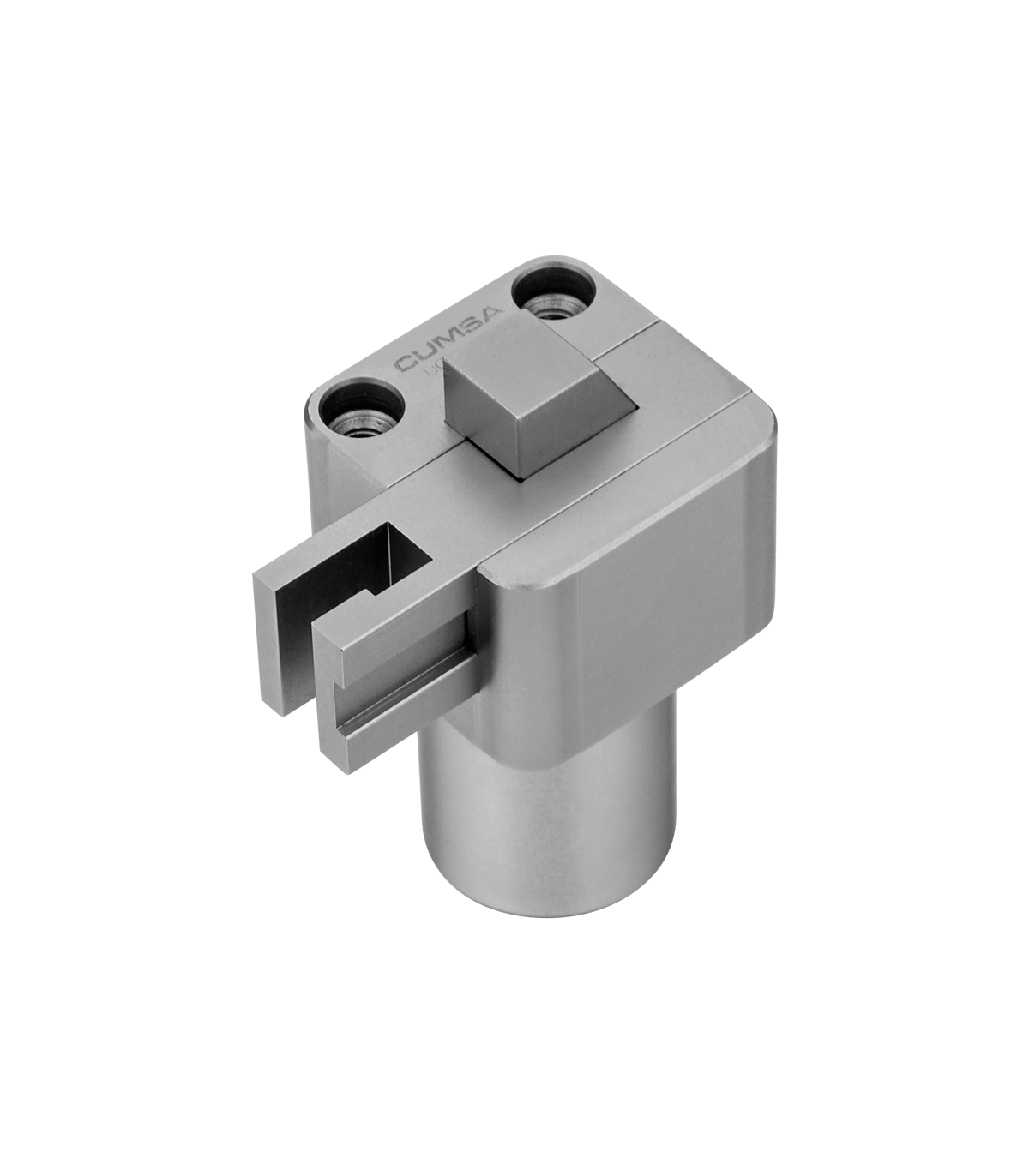

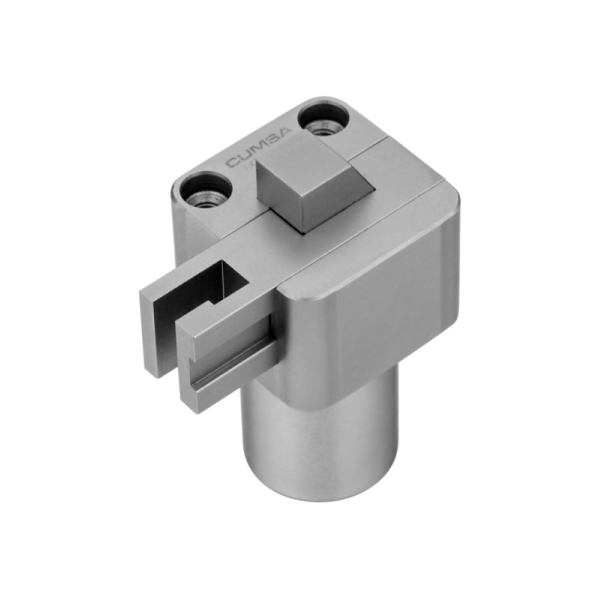

Mecanismo compacto diseñado para crear orificios laterales con retención automática del inserto del núcleo.

Accionado por muelles estàndar con una fuerza de retracción de 40kg y una carrera de 4,5mm, el dispositivo debe instalarse en la línea de partición del molde, aunque puede montarse tanto en el exterior como en el interior.

Su instalación en una sola placa reduce el espacio necesario y permite un mecanizado vertical sencillo, sin necesidad de ajustes entre las placas del núcleo y de la cavidad.

El mecanismo es fácilmente sustituible y se puede mantener desde la línea de separación. Al tratarse de un dispositivo independiente montado en la placa del núcleo, solo es necesario ajustar el pasador.

Los resortes estándar del mercado garantizan un fácil mantenimiento y la disponibilidad de piezas de repuesto.

Read moreShow less
Detalles del producto
UC325445
Questions(FAQs)
    ¿Cuál es el recorrido?
    4.5mm (0.177”).

    ¿Cómo se fija esta pieza?
    Con 2 tornillos especiales.

    ¿Cuál es el ciclo de vida del muelle?
    500.000 ciclos.

    ¿Se puede sustituir el muelle?
    Si se puede, desmontando la pieza del molde.

    ¿Es un muelle estándar?
    Efectivamente, es un muelle ISO 10243 V20-25.

    ¿Cuál es la temperatura máxima de trabajo de esta pieza?
    La temperatura máxima de trabajo son 150°C (302°F).

    ¿Es posible posicionar el punzón?
    La forma del sistema de fijación ya posiciona el punzón.

Video

Funcionamiento
