Bussola Regolabile

Bussola Regolabile

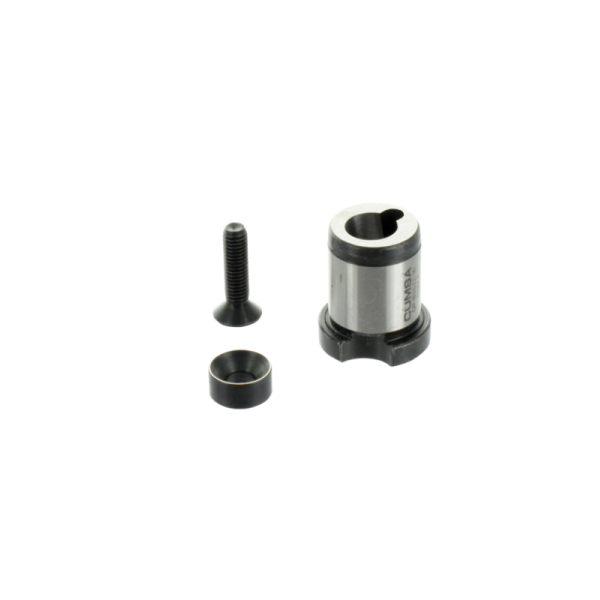

Bussola Regolabile Ø18-10º

Riferimento:

GR182622-10

Diametro

Angolo

10º
15º

Descrizione

Queta bussola porta guida, elimina la lavorazione inclinata per la sede, facilndo quindi la preparazione dello stampi.
E' disponibile con angoli di 10° e 15°, così come con diversi diametri.

Read moreShow less

Dettagli del prodotto

Riferimento GR182622-10

Questions(FAQs)

Angoli disponibili?

10º e 15º.

Corsa di espulsione?

Dipende dall'angolo e dalla lunghezza della colonna utilizzata:

Ref	Guía Inclinada	Recorrido
GR.182622-10	GI.010075	7.5mm. (0.295")
	GI.010090	10.2mm. (0.402")
	GI.010105	12.8mm. (0.504")
GR.182622-15	GI.010075	11.2mm. (0.441")
	GI.010090	15.1mm. (0.594")
	GI.010105	19mm. (0.748")
GR.222826-10	GI.012095	10.6mm. (0.417")
	GI.012110	13.2mm. (0.520")
	GI.012130	16.6mm. (0.654")
GR.222826-15	GI.012095	15.6mm. (0.614")
	GI.012110	19.5mm. (0.768")
	GI.012130	20.5mm. (0.807")
GR.283432-10	GI.016115	12.7mm. (0.500")
	GI.016135	16.1mm. (0.634")
	GI.016160	20.5mm. (0.807")
GR.283432-15	GI.016115	18.8mm. (0.740")
	GI.016135	23.9mm. (0.941")
	GI.016160	30.4mm. (1.197")
GR.344038-10	GI.020140	15.4mm. (0.606")
	GI.020165	19.9mm. (0.783")
	GI.020190	24.3mm. (0.957")
GR.344038-15	GI.020140	23.1mm. (0.909")
	GI.020165	29.6mm. (1.165")
	GI.020190	36mm. (1.417")
GR.424546-10	GI.024170	19.6mm. (0.772")
	GI.024195	23.9mm. (0.941")
	GI.024220	28.1mm. (1.106")
GR.424546-15	GI.024170	29.1mm. (1.146")
	GI.024195	35.3mm. (1.390")
	GI.024220	41.7mm. (1.642")
GR.465050-10	GI.028200	23.6mm. (0.929")
	GI.028225	28mm. (1.102")
	GI.028250	32.3mm. (1.1272")
GR.465050-15	GI.028200	35mm. (1.378")
	GI.028225	41.5mm. (1.634")
	GI.028250	48mm. (1.890")

A cosa serve il TS?

Ha la funzione di antigiro per il GR.

A cosa serve il foro filettato?

Per estrarre il sistema facilmente.

Qual è il materiale di fabbricazione?

1.7242 – 58 ± 2 HRC.
