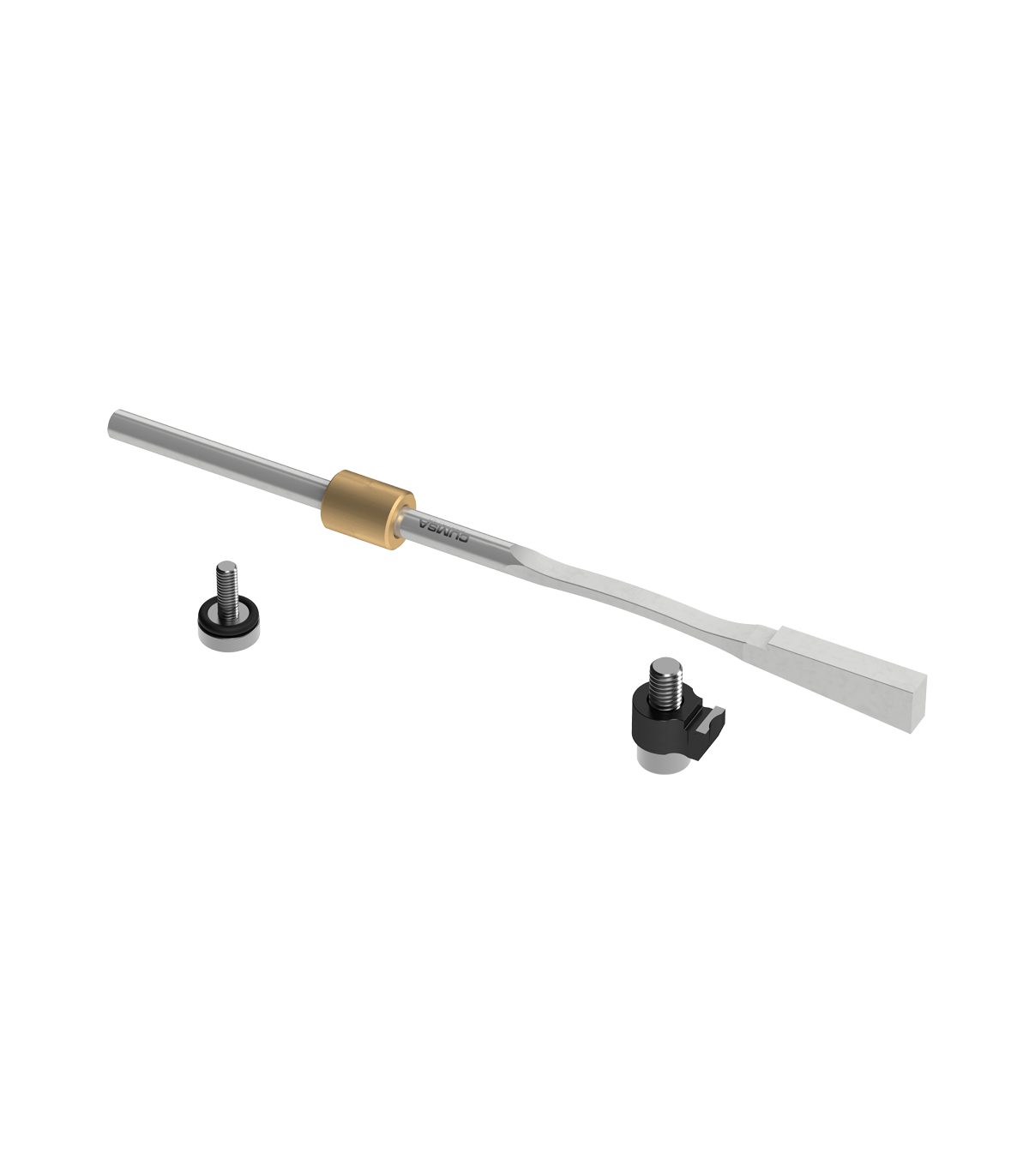

Desde 1995, CUMSA lidera el desarrollo de soluciones de pinzas planas para la expulsión de pequeños negativos en moldes de inyección.
El nuevo PZ representa la culminación de más de tres décadas de innovación y mejora continua, ya que combina las principales ventajas de los modelos PX y PW en un único producto optimizado:
- Tolerancia g6 de precisión
- Sistema integrado de regulación del cabezal para facilitar la instalación
- Compatibilidad con el alargo para pinzas AP para aplicaciones de mayor tamaño
- Mayor versatilidad y rendimiento
- Menores requisitos de mecanizado
- Sistema compacto que ocupa el mismo espacio que un expulsor
La PZ representa la evolución natural de la tecnología de pinzas planas, ofreciendo una mayor eficiencia al tiempo que simplifica la selección y aplicación.
El resultado es una pinza más versátil, eficiente y rentable, diseñada para hacer frente a los retos actuales en la fabricación de moldes.
¿Cuál es el tiempo de vida útil?
Una pinza plana correctamente instalada (siguiendo nuestras instrucciones en el catálogo) puede producir más de un millón de piezas.
¿Cuál es la dimensión mínima de la abertura?
La apertura de los pinzas es un movimiento radial. Por ello, en el extremo de la carrera, la apertura es de 4,5 mm (0,177”).
¿Se pueden soldar?
La soldadura no es recomendable en ninguno de los productos de acero muelle. La soldadura expone estos componentes a altas temperaturas que pueden afectar a las área tratadas, y por consecuéncia a las características del acero muelle.
¿Cómo debo instalar la pinza?
En la hoja de catálogo (view PDF), se muestran todas las dimensiones que se requieren, así como el procedimiento de instalación.
¿Temperatura máxima de trabajo?
150°C (302°F).
¿es necesario posicionar las pinzas?
Las PW's tienen un plano en la parte posterior de la caña que sirve para posicionarlas, el cual debe servir para evitar que la pinza gire mientras se fija en las placas expulsoras.
¿Es posible añadir un tratamiento superficial a la cabeza de las pinzas?
Solamente recomendamos aplicar un tratamiento de Balinit C, ya que es el único que se puede aplicar con temperaturas inferiores a 150°C / 302°F, lo que evita que las propiedades del acero muelle se vean alteradas. Otros tratamientos como TIN, PVD... no los recomendamos porque podrían reducir la durabilidad de las pinzas.
¿es posible reducir el ángulo de 6º para reducir la dimensión D?
Sí, es posible, pero siempre manteniendo al menos 3º.
¿es posible dar ángulo lateral en la dimensión B?
Sí, cómo mínimo 2º por cara.
¿Se puede ajustar la pinza con la cavidad?
Sí, porqué los 6º soportan el corte de la cabeza en su alojamiento.
¿Cuál es la dimensión mínima de ajuste en la cota C?
Debe haber, como mínimo, 5 mm adicionales desde el final del negativo.
Detalles importantes
Es importante dar salida al negativo => 3º.
El eje debe ser bloqueado contra el giro
¿Cuál es la longitud máxima de caña que podemos cortar?
45mm.
¿Cuál es la medida máxima que podemos cortar de la cabeza de la pinza?
18mm.
¿El recorrido de expulsión puede ser superior a la cota C indicada en el catálogo?
Siempre que se posicione la pinza correctamente con el antigiro, que evitará presiones al muelle al momento de volver la pinza a su alojamiento, se puede superar esta cota C.
