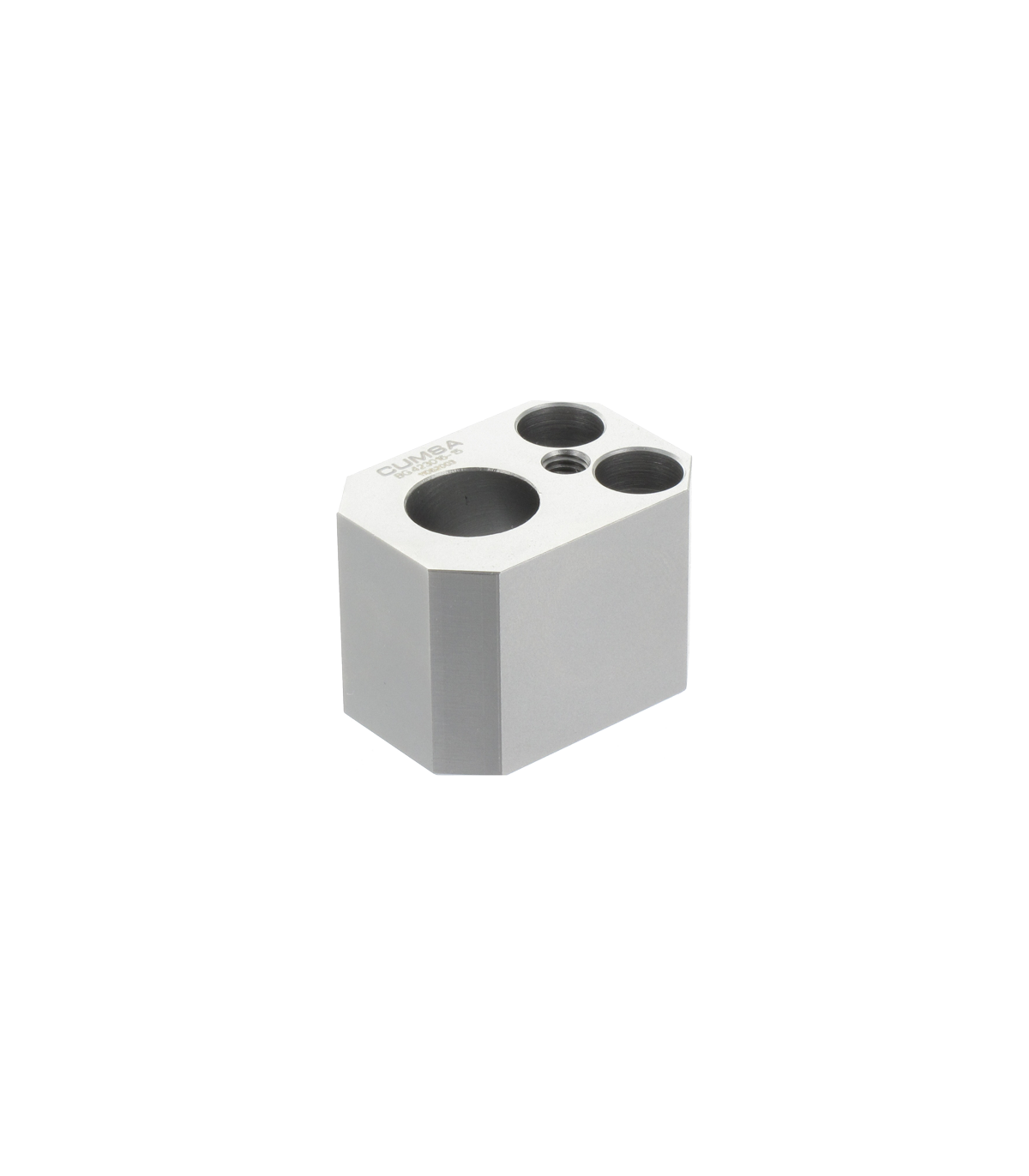

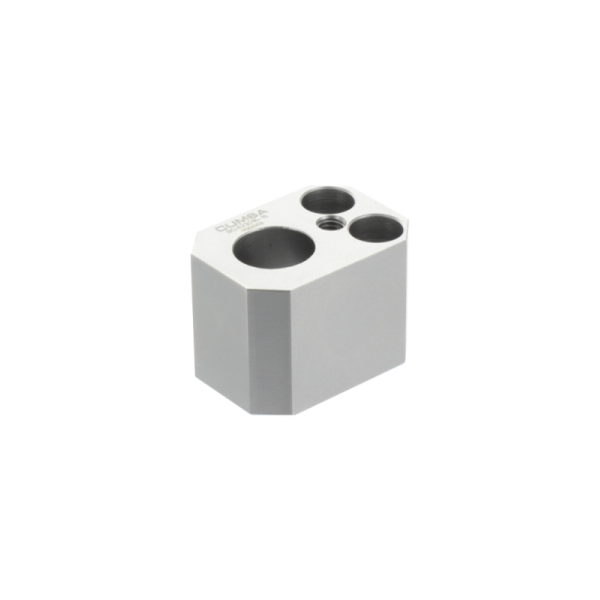

Ähnlich der runden Buchse (GR). Ermöglicht den Einsatz von Schrägstiften für 15° oder 20°.
Diese Einheit ist größer als GR und erfordert die Herstellung einer rechteckigen Tasche.
Read moreShow less
Diese Einheit ist größer als GR und erfordert die Herstellung einer rechteckigen Tasche.
Welche Schräge stehen zur Verfügung?
15º und 20º.
Wie viel Hub bieten die Schrägstiftgehäuse BG an?
Anhand der Schräge und der Länge der Schrägstifte:
| Ref | Angle Pin | Stroke |
| BG.423016-15 | GI.016115 | 19.8mm. (0.780") |
| GI.016135 | 25mm. (0.984") | |
| GI.016160 | 25mm. (1.240") | |
| BG.423016-20 | GI.016115 | 26mm. (1.024") |
| GI.016135 | 32.8mm. (1.291") | |
| GI.016160 | 41.4mm. (1.630") | |
| BG.504020-15 | GI.020140 | 24.2mm. (0.953") |
| GI.020165 | 30.7mm. (1.209") | |
| GI.020190 | 37.1mm. (1.461") | |
| BG.504020-20 | GI.020140 | 31.7mm. (1.248") |
| GI.020165 | 40.2mm. (1.583") | |
| GI.020190 | 48.7mm. (1.917") | |
| BG.554024-15 | GI.024170 | 30.4mm. (1.197") |
| GI.024195 | 36.9mm. (1.453") | |
| GI.024220 | 43.3mm. (1.705") | |
| BG.554024-20 | GI.024170 | 39.9mm. (1.571") |
| GI.024195 | 48.4mm. (1.906") | |
| GI.024220 | 57mm. (2.244") | |
| BG.655028-15 | GI.028200 | 36.4mm. (1.433") |
| GI. 028225 | 42.9mm. (1.689") | |
| GI. 028250 | 49.3mm. (1.941") | |
| BG. 655028-20 | GI. 028200 | 47.8mm. (1.571") |
| GI. 028225 | 56.3mm. (1.906") | |
| GI. 028250 | 64.9mm. (2.244") |
Wofür ist die Bohrung mit Gewinde?
Um das Schrägstiftgehäuse einfach mit einer Schraube zu deinstallieren, während die GR Einheit eingebaut stehen bleibt.
Aus welchem Material ist er hergestellt?
1.2312 – 32 ± 2 HRC (AISI/SAE: P20+S)
