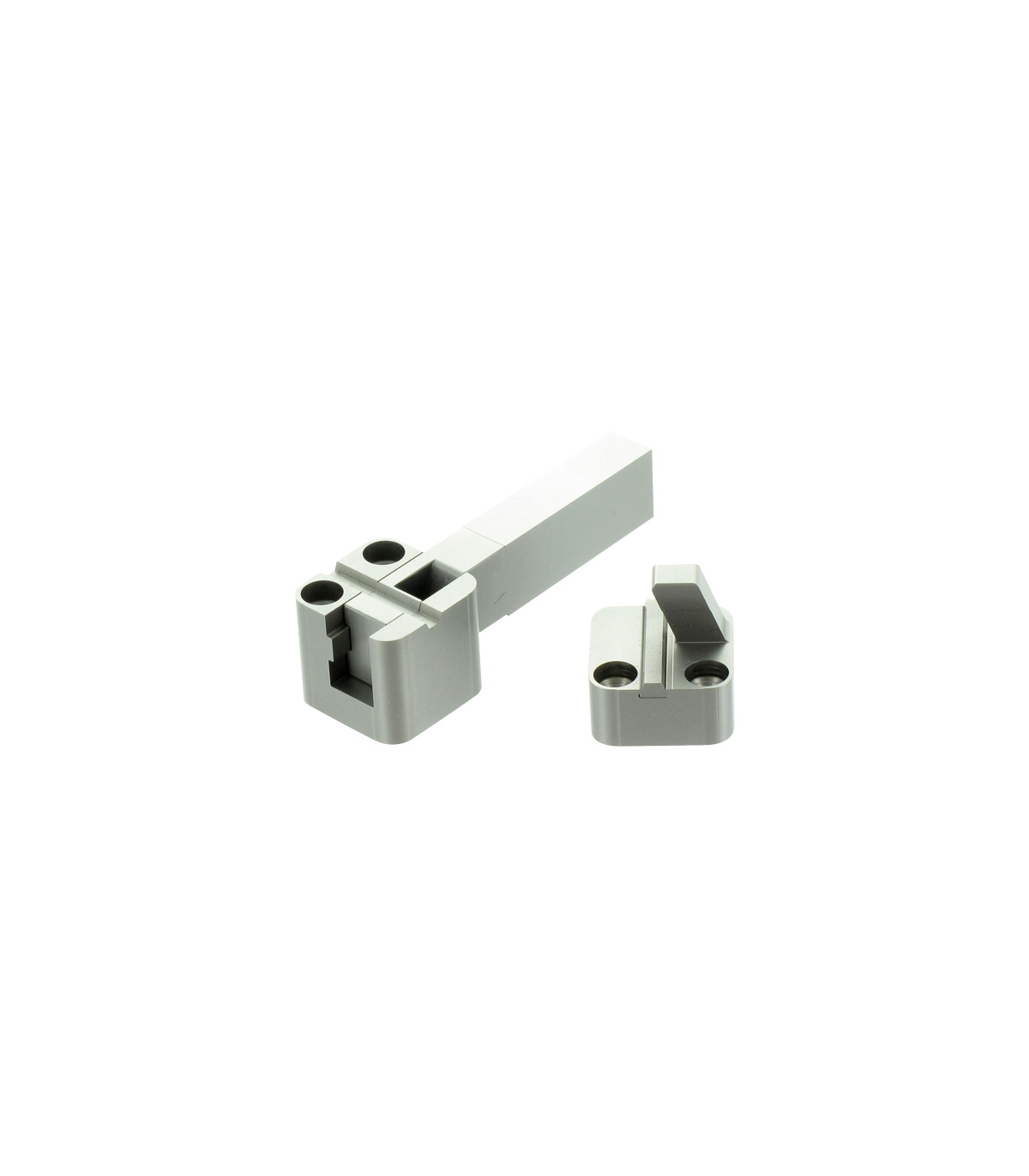

Ideal para desmoldar negativos externos.
Unidade compacta com cursos ate 5 mm.
O elemento moldante e composto duas pecas distintas, para maior flexibilidade na aplicacao.
Todas as maquinacoes sao a 90° em relacao a Linha de Junta.
Fa cil de trocar o postico moldante devido ao sistema de fixacao do mesmo. Guia e retensor incorporado no sistema.
Read moreShow less
Unidade compacta com cursos ate 5 mm.
O elemento moldante e composto duas pecas distintas, para maior flexibilidade na aplicacao.
Todas as maquinacoes sao a 90° em relacao a Linha de Junta.
Fa cil de trocar o postico moldante devido ao sistema de fixacao do mesmo. Guia e retensor incorporado no sistema.
- SU081220 – 29.420N / 3.000 Kg (6.614 lb)
- SU121626 – 44.130N / 4.500 Kg (9.920 lb)
- SU162032 – 73.550N / 7.500 Kg (16.535 lb)
- SU081220 – 1,40 Kg (3,09 lb)
- SU121626 – 2,60 Kg (5,73 lb)
- SU162032 – 4,30 Kg (9,48 lb)
A guia inclinada suporta a pressão de injecção criada nos postiços moldantes?
Não. É o cone, incorporado no set, que irá garantir que a corrediça se encontre bloqueada e não se desloque.
Qual é o curso do elemento móvel?
O curso é de 3mm, 4mm e 5mm. (0.118”, 0.157” e 0.197”).
O postiço é amovível?
Sim. O set pode até mesmo ser adquirido sem o postiço, caso seja necessário um postiço maior do que o nosso artigo standard.
O set inclui um retensor de corrediça?
Sim.
De que material é feita a base?
1.4034 – 50 ± 2HRC. (AISI/SAE: 420)
De que material é feita a guia?
1.2344 – 56 ± 2HRC. (AISI/SAE: H13)
De que material é feito o postiço moldante?
1.2344 – 56 ± 2HRC. (AISI/SAE: H13)
De que material é feito o postiço que sustenta a moldação?
1.2344 – 56 ± 2HRC. (AISI/SAE: H13)
A unidade pode trabalhar em Fundição Injectada?
Não. O retensor de corrediça, incorporado na unidade, pode apenas suportar 150°C / 302°F.
Qual é carga suportada pela SU?
Qual é a carga máxima suportada pelo retensor do elemento movel SU?
