Ideální pro odformování vnejších detailu.

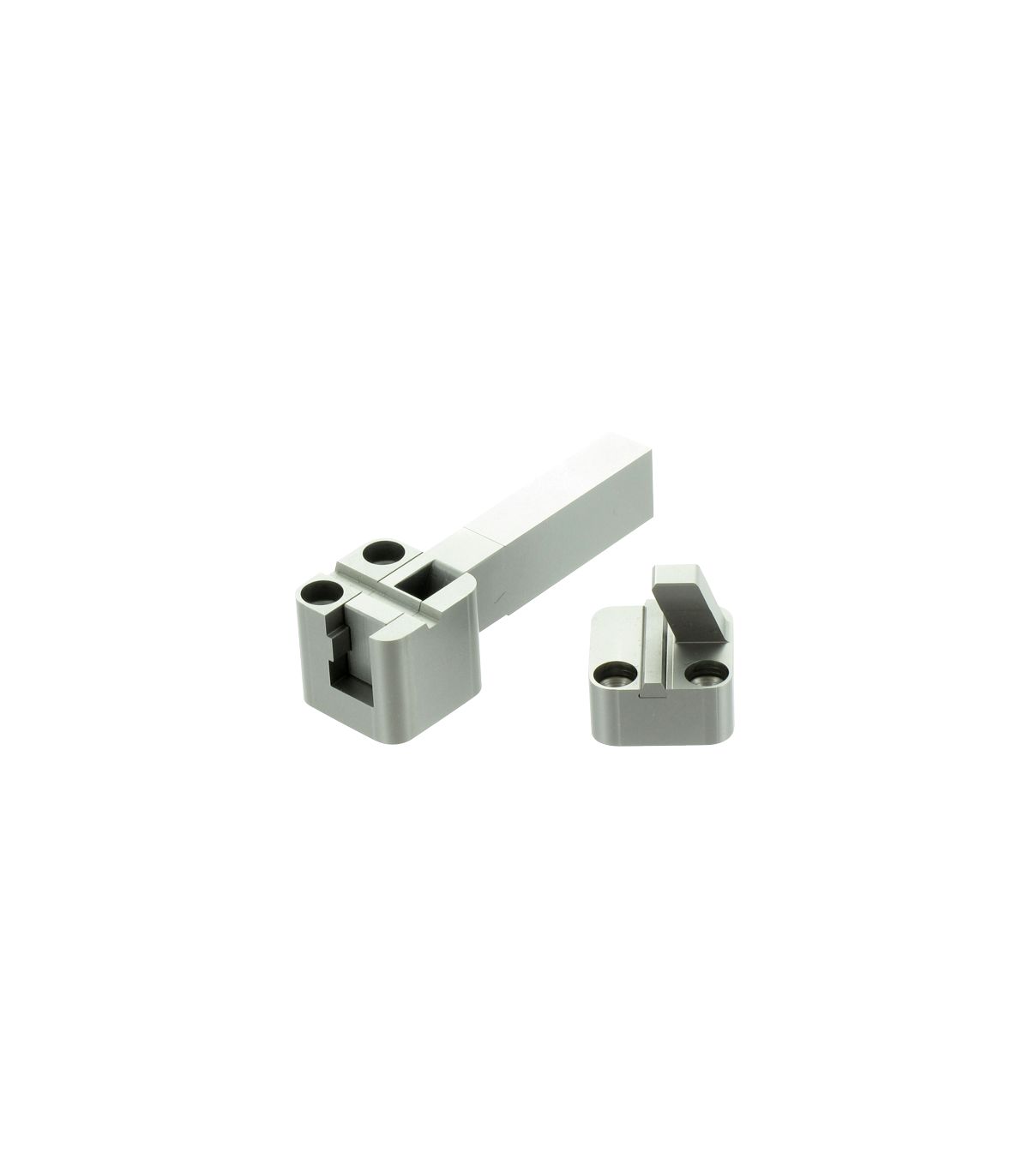

Kompaktní jednotka se zdvihy do 5 mm.
Posuvné jádro je vyrobeno ze dvou ruzných vložek, címž je zajištena flexibilita vzhledem k funkci formování.
Veškeré opracování lze realizovat kolmo vuci deli cí rovine.
Snadná výmena formovacích vložek díky metode upevnení.
Zahrnuje pojistku tahace a úhlový cep.
Read moreShow less
Kompaktní jednotka se zdvihy do 5 mm.
Posuvné jádro je vyrobeno ze dvou ruzných vložek, címž je zajištena flexibilita vzhledem k funkci formování.
Veškeré opracování lze realizovat kolmo vuci deli cí rovine.
Snadná výmena formovacích vložek díky metode upevnení.
Zahrnuje pojistku tahace a úhlový cep.
- SU081220 – 29.420N / 3.000 Kg (6.614 lb)
- SU121626 – 44.130N / 4.500 Kg (9.920 lb)
- SU162032 – 73.550N / 7.500 Kg (16.535 lb)
- SU081220 – 1,40 Kg (3,09 lb)
- SU121626 – 2,60 Kg (5,73 lb)
- SU162032 – 4,30 Kg (9,48 lb)
Does the angle pin support the injection pressure made on the molding inserts?
No, it is the cone in the set that assures that the cam is blocked and will not move.
What is the cam slide’s stroke?
The stroke is 3mm, 4mm and 5mm. (0.118”, 0.157” and 0.197”)
Is the insert removable?
Yes it is. The set can be bought without the insert, should the customer need to make their own special insert with different measurements to our standard.
Does the set incorporate a slide retainer?
Yes it does.
What material is the base made of?
1.4034 – 50 ± 2HRC. (AISI/SAE: 420)
What material is the guide made of?
1.2344 – 56 ± 2HRC. (AISI/SAE: H13)
What material is the molding insert made of?
1.2344 – 56 ± 2HRC. (AISI/SAE: H13)
What material is the insert that holds the molding insert made of?
1.2344 – 56 ± 2HRC. (AISI/SAE: H13)
Can the unit work in Die-Casting?
No, as the slide retainer only withstands 150°C (302°F)
What load can the SU sustain?
How much weight can the slide retainer of the SU sustain?
