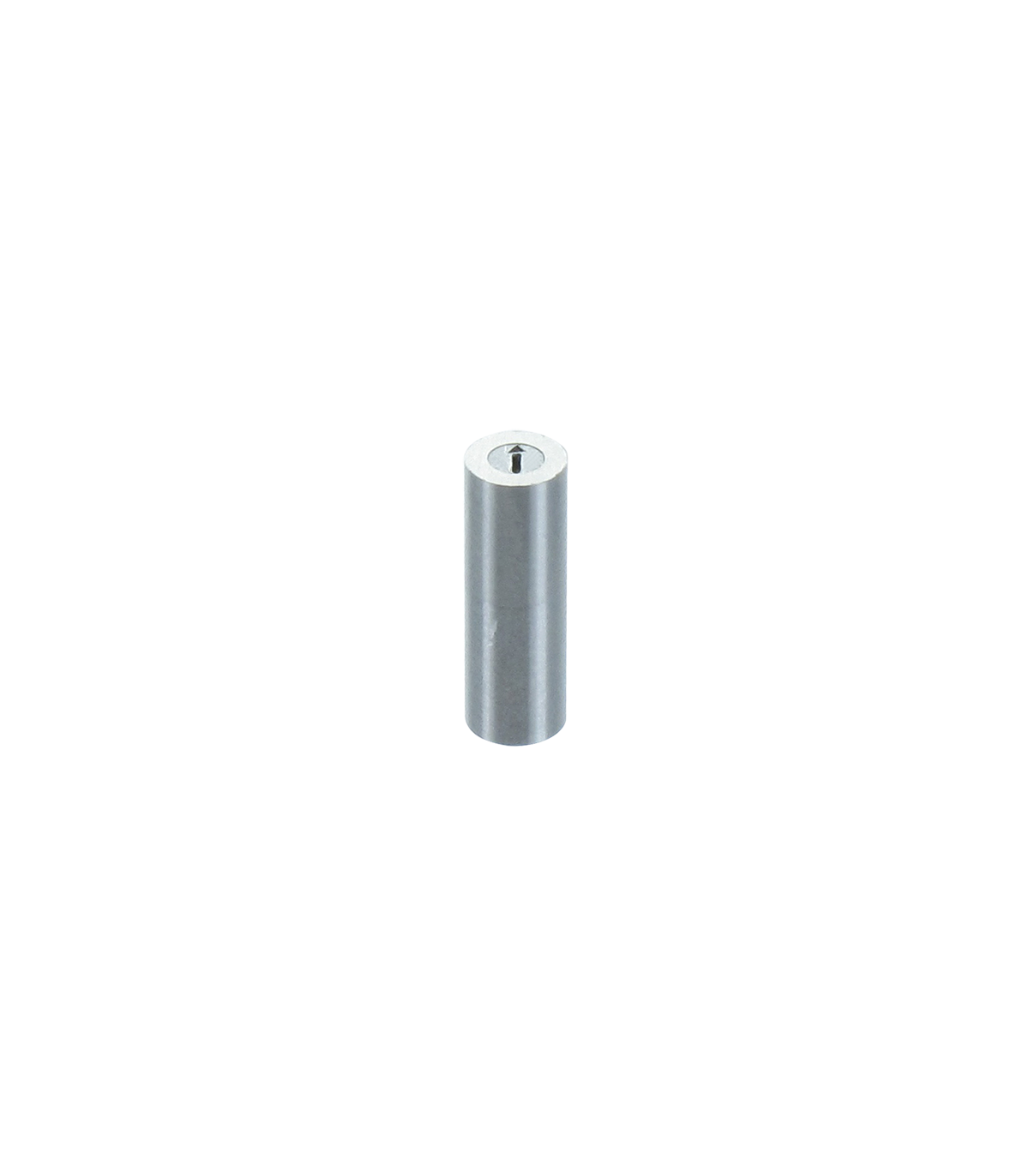

Il FA è il primo datario per l'industria della plastica con inserto a superficie piana: mantiene lo stesso livello tra corpo e inserto indipendentemente dalla posizione di rotazione, garantendo una finitura di qualità superiore sui componenti stampati.
Un prodotto di alta qualità che offre un'eccellente tracciabilità dal 1993.
Sistema modulare composto da Corpo (FA) e Inserto intercambiabile (IA).
Sono disponibili diverse opzioni di incisione in 8 diametri differenti, da 4 a 20mm: Standard (giorni / turni / anni) o Personalizzate (qualsiasi incisione richiesta dal cliente) .
Tutte le incisioni garantiscono una marcatura nitida e ben definita, anche nei diametri più piccoli.
CARATTERISTICHE PRINCIPALI
- Realizzato in acciaio inox.
- Temperatura massima di esercizio: 150 °C (302 °F).
- Sostituzione dell'inserto semplice e rapida direttamente dalla linea di divisione dello stampo.
- Corpo con doppio diametro e tolleranze g6 / m6 per un'installazione agevole.
Temperatura massima di lavoro?
150°C (302°F).
Qual è la profondità di incisione del datario FA?
| Ref | Números | Flecha |
| FA04.... IA22…. | 0.15mm. (0.006") | 0.35mm. (0.014") |
| FA05.... IA30 | 0.15mm. (0.006") | 0.40mm. (0.016") |
| FA06.... IA32.... | 0.15mm. (0.006") | 0.40mm. (0.016") |
| FA08.... IA47.... | 0.15mm. (0.006") | 0.40mm. (0.016") |
| FA10.... IA57.... | 0.15mm. (0.006") | 0.50mm. (0.020") |
| FA12.... IA67.... | 0.15mm. (0.006") | 0.50mm. (0.020") |
| FA16.... IA87.... | 0.15mm. (0.006") | 0.70mm. (0.028") |
| FA20.... IA107... | 0.15mm. (0.006") | 0.70mm. (0.028") |
Che tipo di filetto ho nel FA/IA?
| Ref | Flecha |
| FA04.... IA22.... | M1.6x0.35mm. |
| FA05.... IA30.... | M1.6x0.35mm. |
| FA06.... IA32.... | M2.5x0.45mm. |
| FA08.... IA47.... | M3.0x0.50mm. |
| FA10.... IA57.... | M3.0x0.50mm. |
| FA12.... IA67.... | M3.5x0.60mm. |
| FA16.... IA87.... | M3.5x0.60mm. |
| FA20.... IA10.... | M3.5x0.60mm. |
L'inserto gira durante l'iniezione? Qual è la ragione?
Per fissare l'inserto all'interno del FA, girare con un cacciavite in senso orario fino a sentire "click". Una volta che l'inserto è fissato girare in senso orario per cambiare l'informazione desiderata. per estrarere l'inserto girare in senso antiorario.\"
Misure consigliate del cacciavite.
| Ref | Destornillador |
| FA04.... IA22.... | 1.2mm x 0.2mm. (0.047" x 0.0079") |
| FA05.... IA30.... | 1.5mm. x 0.25mm. (0.059" x 0.0098") |
| FA06.... IA32.... | 1.8mm. x 0.3mm. (0.071" x 0.0118") |
| FA08.... IA47.... | 2mm. x 0.4mm. (0.079" x 0.0157") |
| FA10.... IA57.... | 2.5mm. x 0.4mm. (0.098" x 0.0157") |
| FA12.... IA67.... | 3mm. x 0.5mm. (0.118" x 0.0197") |
| FA16.... IA87.... | 4mm. x 0.8mm. (0.157" x 0.0315") |
| FA20.... IA10.... | 4mm. x 0.8mm. (0.157" x 0.0315") |
Sono possibili incisioni speciali?
Si, si possono fare incisioni speciali per tutti i datari.
Posso rimuovere il Datario Annuale dal suo alloggiamento?
Si, nella catalogo viene indicata la quota E del foro da eseguire prima dell'installazione del datario. Il datario potrà essere rimosso usando l'estrattore appropriato. Per piccoli diametri (4 ,5 & 6) bisognerà prestare più attenzione e cautela in fase di rimozione,questo per evitare rotture interne del meccanismo.
