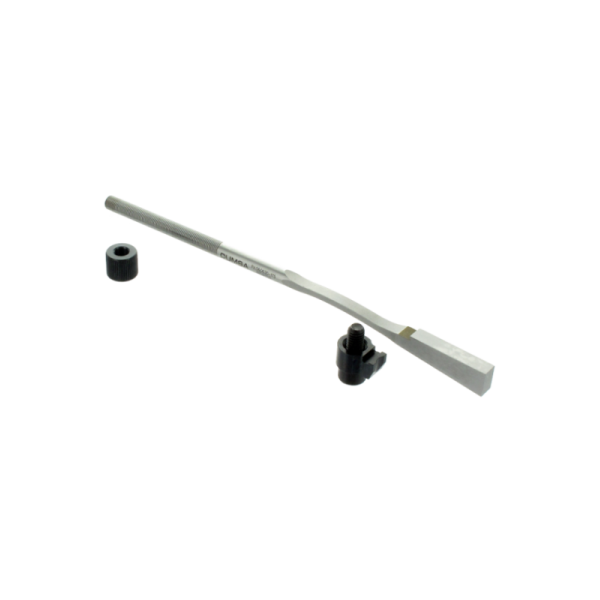

O batente simplifica a afinação e ajuste, e permite garantir a durabilidade da peça.
Completamente ajustado para um alojamento H7, com raios na cabeça da pinça incluídos.
Sistema de fixação simples graças a rosca externa.
Disponível em tr ês comprimentos diferentes.
O utensílio de corte (fornecido á parte), garante um corte preciso.
Read moreShow less
Completamente ajustado para um alojamento H7, com raios na cabeça da pinça incluídos.
Sistema de fixação simples graças a rosca externa.
Disponível em tr ês comprimentos diferentes.
O utensílio de corte (fornecido á parte), garante um corte preciso.
Qual é a durabilidade das peças?
Tem a mesma durabilidade que os outros elementos móveis standard. Tudo depende do ajustamento inicial e da subsequente manutenção, bem como das tolerâncias aplicadas que devem ser H7/g6. Uma pinça plana, correctamente instalada, poderá produzir mais do que 1 milhão de peças sem qualquer problema.
Qual é a dimensão mínima de abertura?
A abertura das pinças planas consiste num movimento radial. Por esta razão, no fim do curso, a abertura é de 4.5mm (0.177”).
Estas peças podem ser soldadas?
Não é aconselhável soldar qualquer um dos produtos pertencentes à gama de pinças planas. A soldadura expõe-nos a altas temperaturas, o que pode afectar as zonas temperadas e, por conseguinte, afectar as propriedades do aço mola.
Como pode instalar uma pinça plana correctamente?
No catálogo, estão indicadas todas as dimensões e tolerâncias necessárias para a montagem, bem como o procedimento de instalação a seguir.
Qual é a temperatura máxima de trabalho das Pinças Planas?
A temperatura máxima de trabalho é de 150°C (302°F).
É necessário posicionar as pinças planas?
As pinças planas têm uma superfície achatada na parte lateral da haste, que as posiciona. Deve ser utilizada para evitar que a pinça plana rode enquanto está a ser fixada às chapas extractoras, obrigando-a a trabalhar numa posição fixa.
É possível fazer um tratamento da superfície suplementar à cabeça das pinças planas?
Recomendamos apenas tratamentos com Balinit C, uma vez que é o único material utilizado a temperaturas abaixo de 150°C (302°F) e que evita alterações nas propriedades do aço mola. Outros tratamentos, tais como a nitruração, TIN, PVD..., não são aconselháveis já que reduzem a durabilidade da pinça plana.
É possível diminuir o ângulo de 6° para reduzir a dimensão D?
Sim, é possível mas é preciso manter um ângulo mínimo de 3°.
É possível fazer cones laterais de ajuste na dimensão B?
Sim. Recomendamos um mínimo de 2° para cada lado.
A peça pode ser ajustada com a cavidade do molde?
Sim, porque o ângulo de 6° suporta o ajuste da cabeça da pinça no seu furo de posicionamento.
Qual é a dimensão mínima exigida para a zona de ajuste na face de 6°?
Deve ter um mínimo de 5mm mais a zona da peça na dimensão C da pinça plana.
Existe algum ponto crítico relevante?
Sim, é muito importante dar uma maior saída para desmoldar os negativos, sendo para as PX => 3°.
A haste tem de ser posicionada.
A haste tem de ser posicionada.
Qual o comprimento máximo que podemos cortar no corpo?
Ref. | Max. |
PX060630-175 PX060830-175 PX081030-175 PX081230-175 | 38mm. |
PX060630-250 PX060830-250 PX081030-250 PX081230-250 | 58mm. |
PX060630-325 PX060830-325 PX081030-325 PX081230-325 | 58mm. |
Qual o comprimento máximo que podemos cortar na cabeça?
Ref. | Max. |
PX060630-175 PX060630-250 PX060630-325 PX060830-175 PX060830-250 PX060830-325 PX081030-175 PX081030-250 PX081030-325 PX081230-175 PX081230-250 PX081230-325 | 18mm. |
O curso de extração pode ser superior a dimensão C do catalogo?
Sim, se a pinça estiver corretamente posicionada não haverá o risco de rotação e a mesma deverá entrar no seu alojamento sem qualquer esforço adicional.
