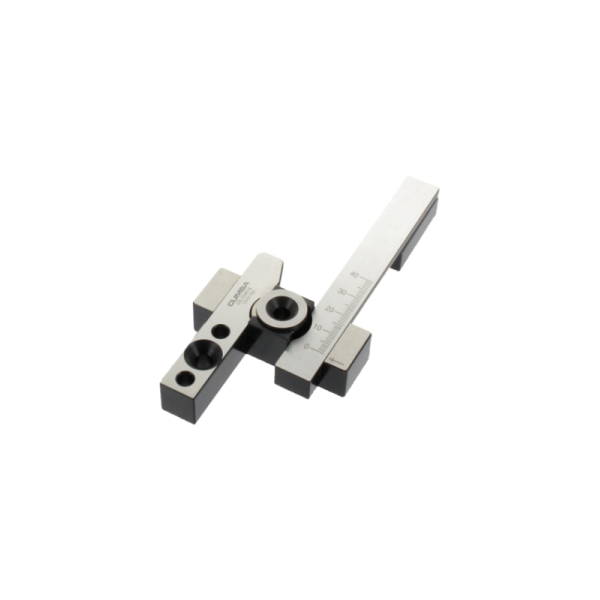

Para moldes com abertura dupla.
A escala graduada facilita a selecção da primeira abertura.
A prioridade de abertura depende do sentido da montagem.
Read moreShow less
A escala graduada facilita a selecção da primeira abertura.
A prioridade de abertura depende do sentido da montagem.
- GS226616: 10mm (0.394”)
- GS368619: 11.50mm (0.453”)
- GS421024: 14mm (0.551”)
Quando é aconselhável utilizar um Gatilho Simples?
O GS.226616 pode ser utilizado em moldes de 3 chapas até 500 x 500.
O GS.368619 pode ser utilizado em moldes de 3 chapas até 800 x 800.
O GS.421024 pode ser utilizado em moldes de 3 chapas até 1000 x 1000.
O GS.368619 pode ser utilizado em moldes de 3 chapas até 800 x 800.
O GS.421024 pode ser utilizado em moldes de 3 chapas até 1000 x 1000.
Quantas peças deve ter um molde?
A CUMSA recomenda a utilização de 4 unidades, que têm de ser totalmente contrabalançadas e niveladas.
Posso utilizar o GS para accionar uma dupla extracção?
Não o recomendamos. O movimento das chapas de extracção é duro e sofre muita pressão, por causa de todos os mecanismos em causa, tais como a contracção das peças plásticas, extractores, balancés, chapas extractoras, etc.
Qual é a velocidade máxima de abertura e de fecho do molde?
A velocidade máxima é de 30 metros por minuto.
Existe algum ponto crítico relevante?
É necessário que as guias principais estejam nos respectivos casquilhos, antes que o GS se feche. Por favor, consulte o desenho técnico na página do catalogo.
O nível da superfície entre as 3 diferentes chapas deve ser igual.
O nível da superfície entre as 3 diferentes chapas deve ser igual.
A régua graduada está temperada?
Sim, mas a área onde serão aplicados os parafusos e as cavilhas não se encontra temperada.
Qual é o curso mínimo?
É possível ter réguas mais compridas?
Sim, mas é da responsabilidade do cliente.
