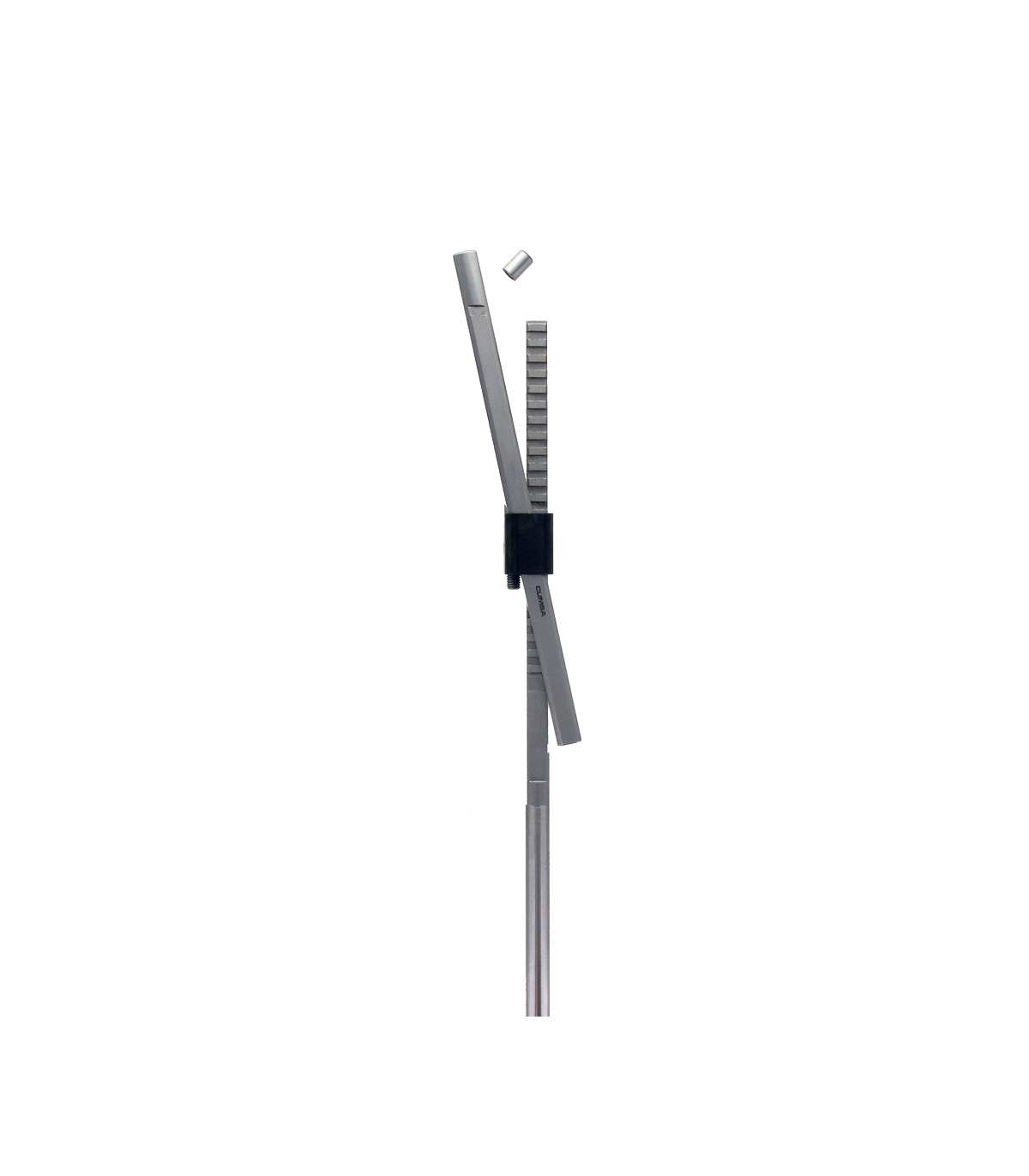

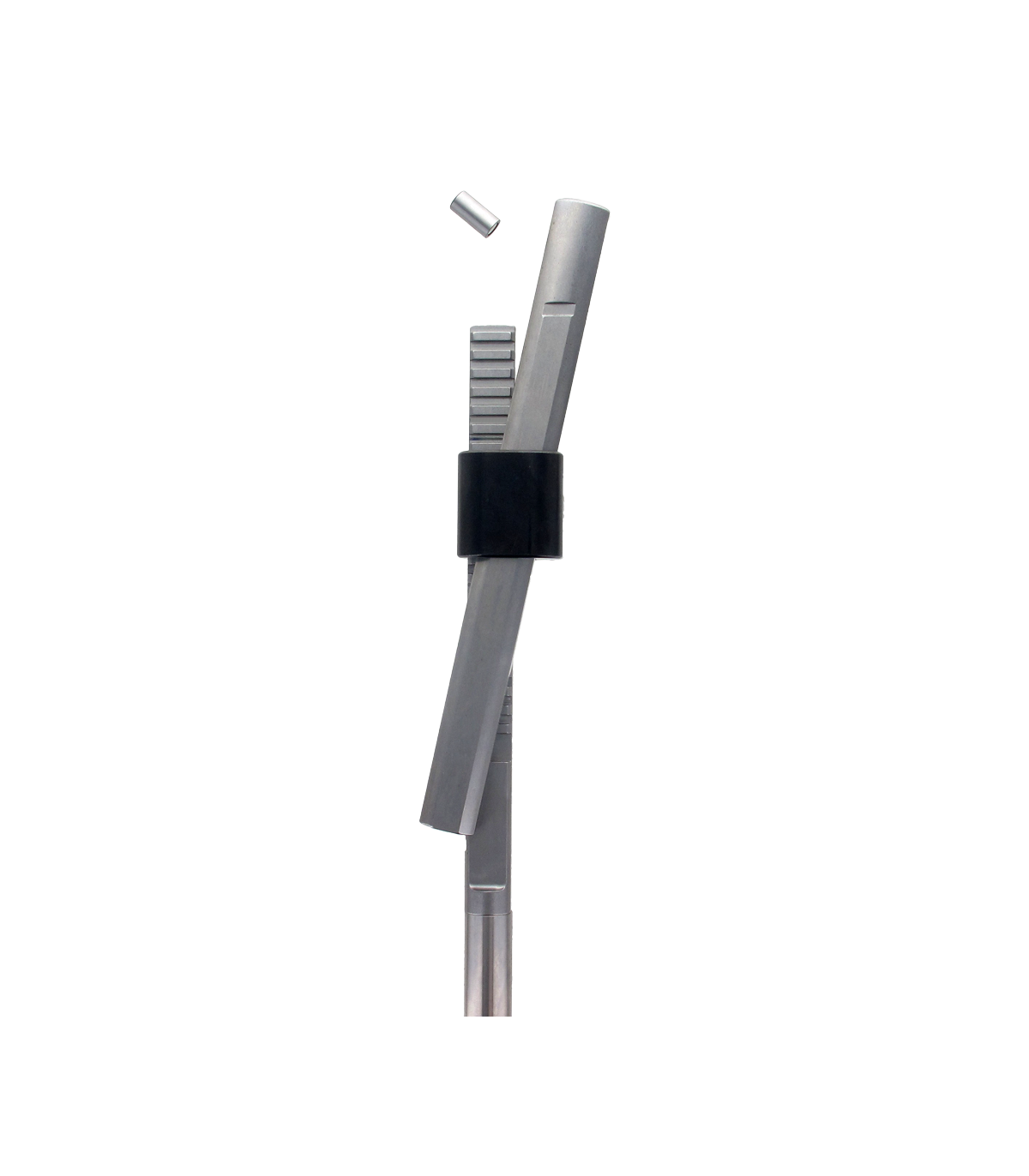

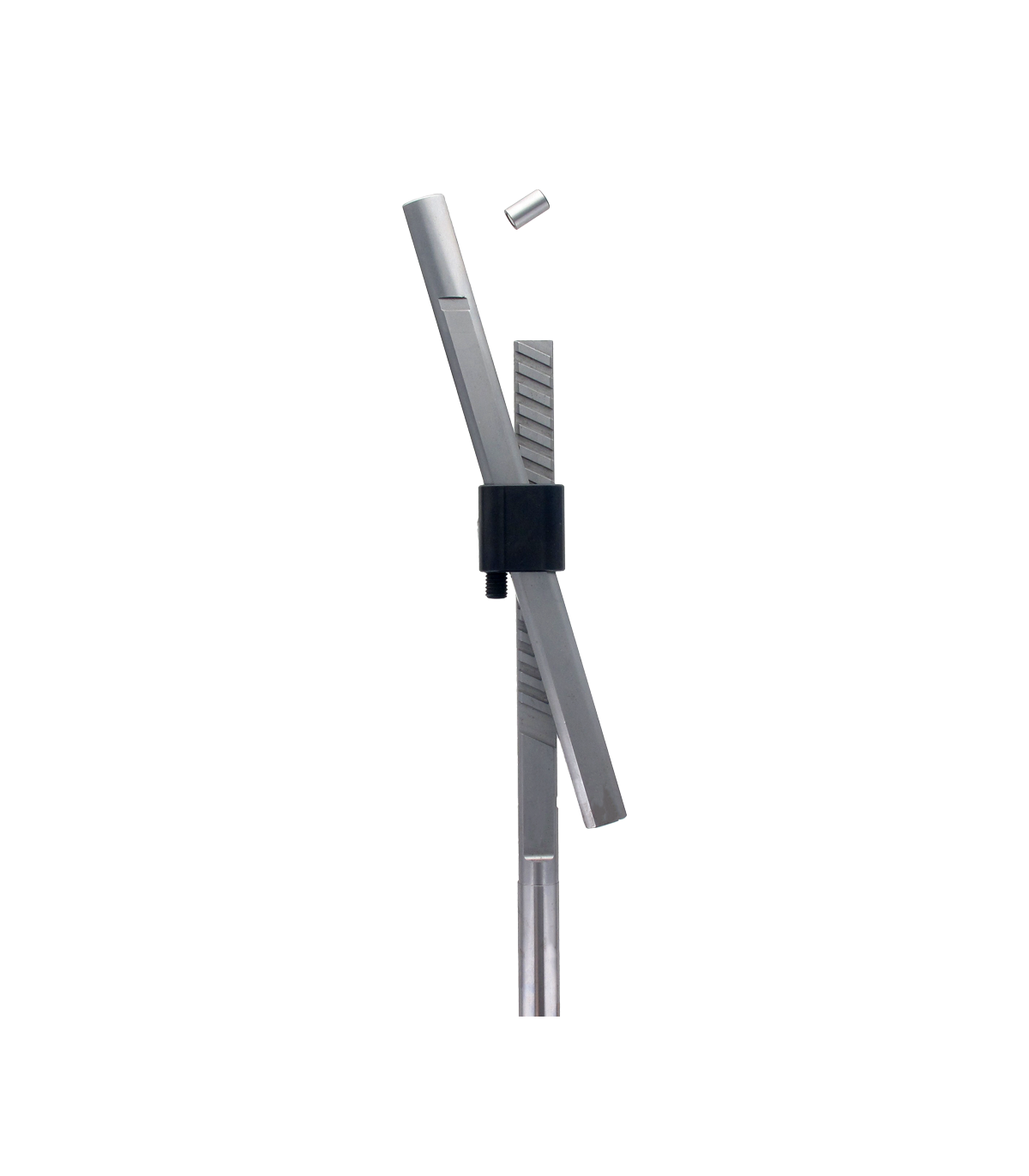

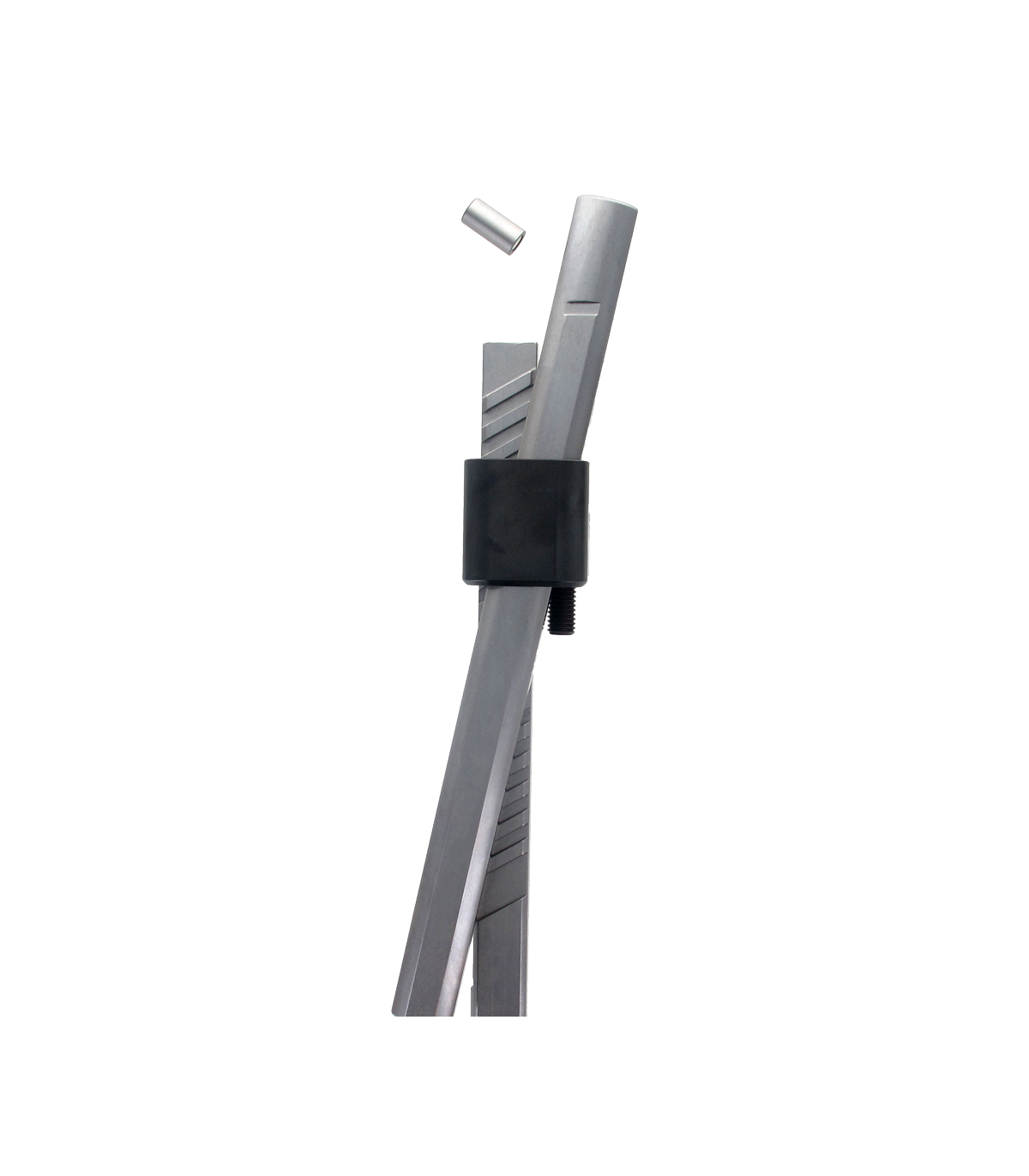

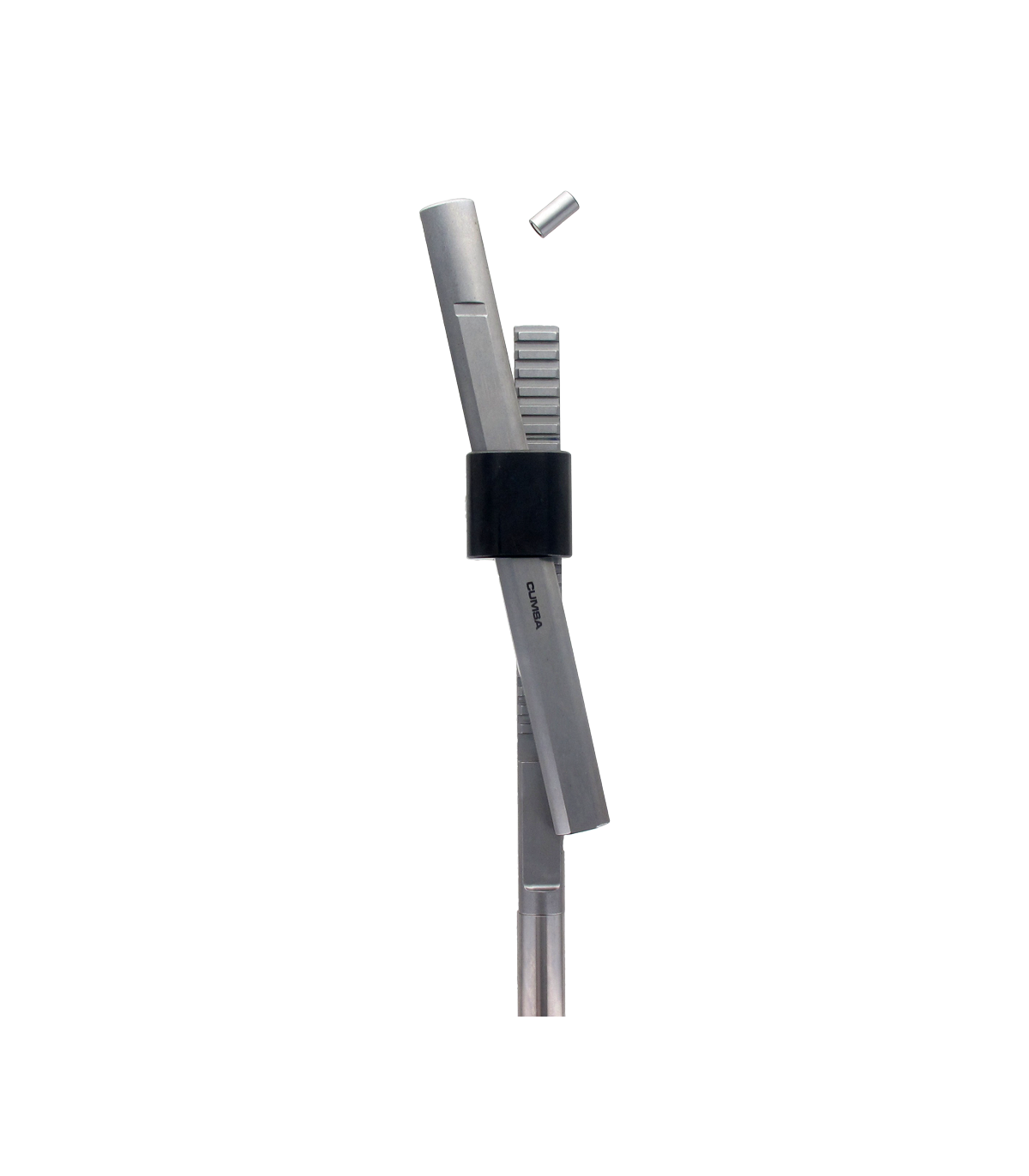

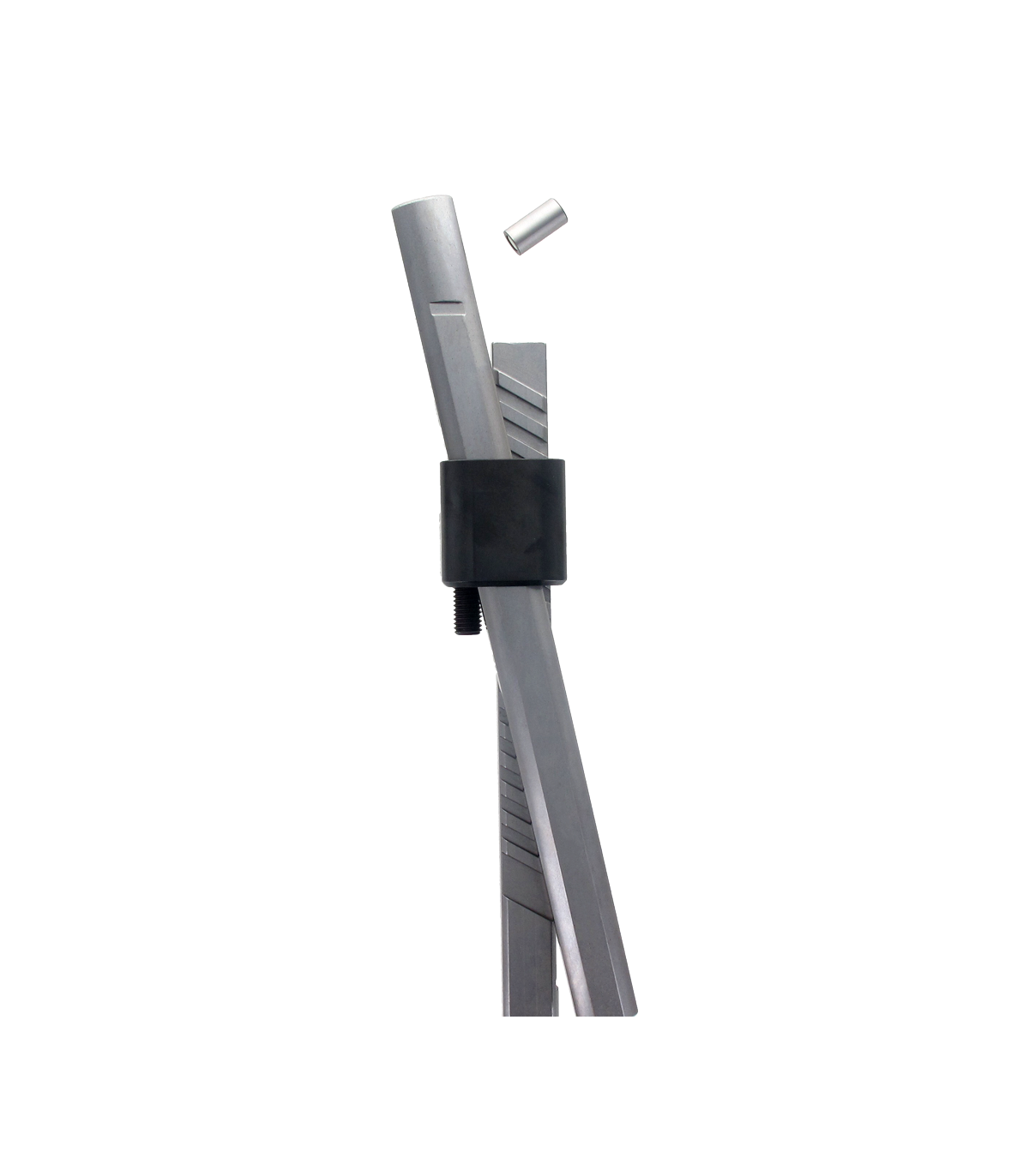

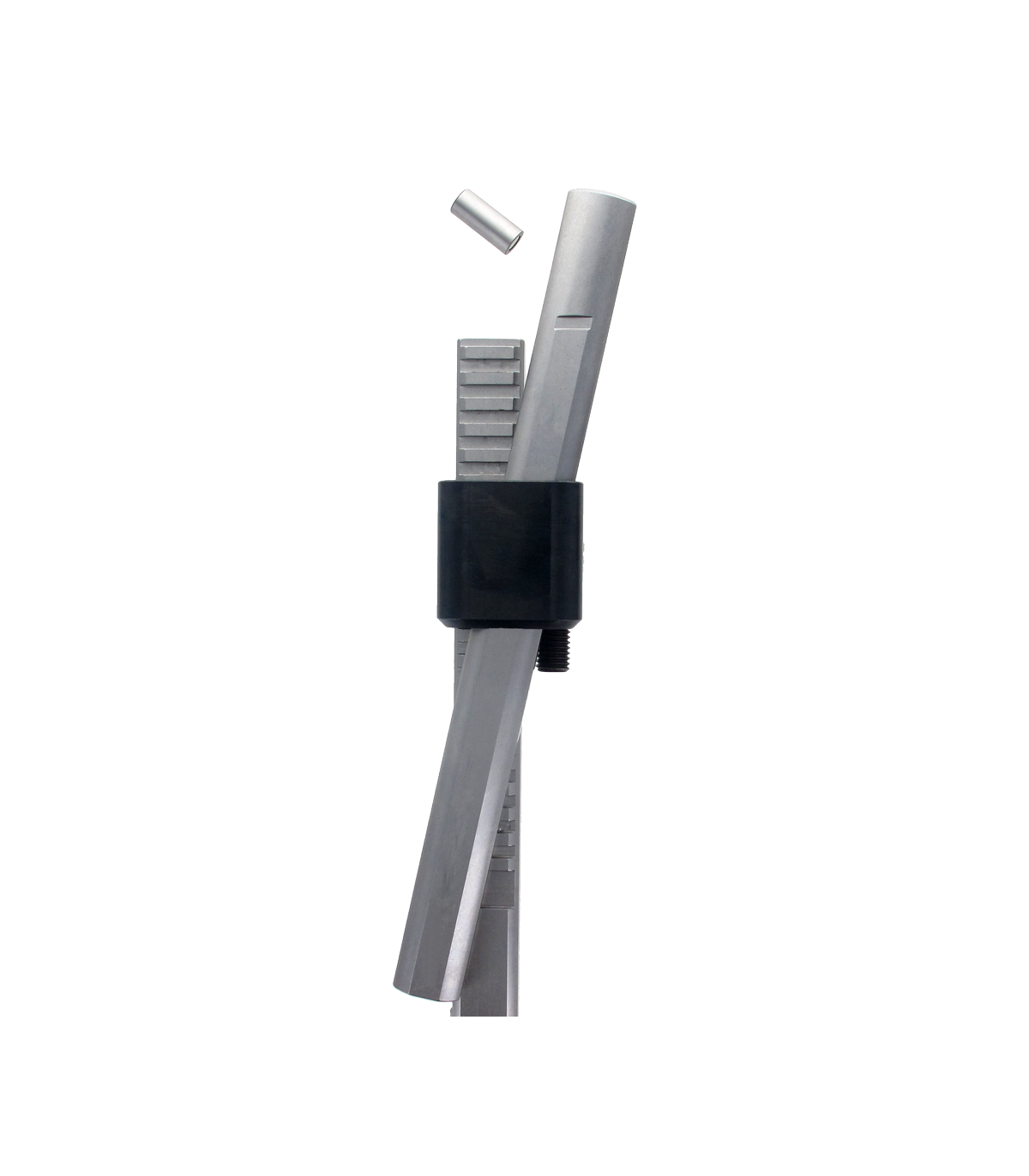

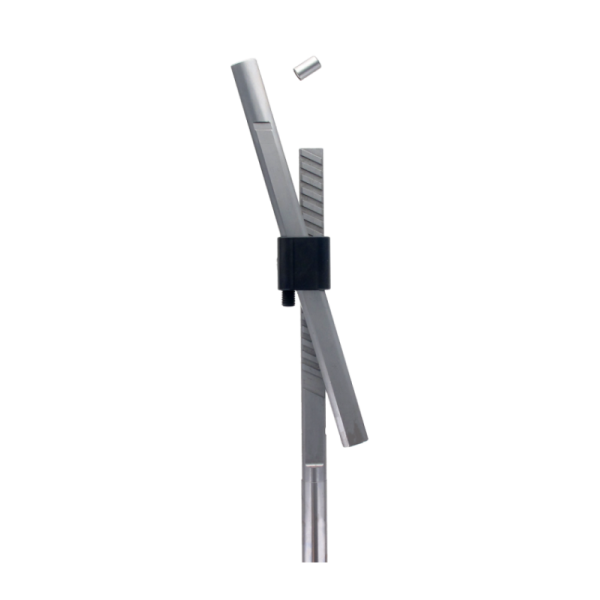

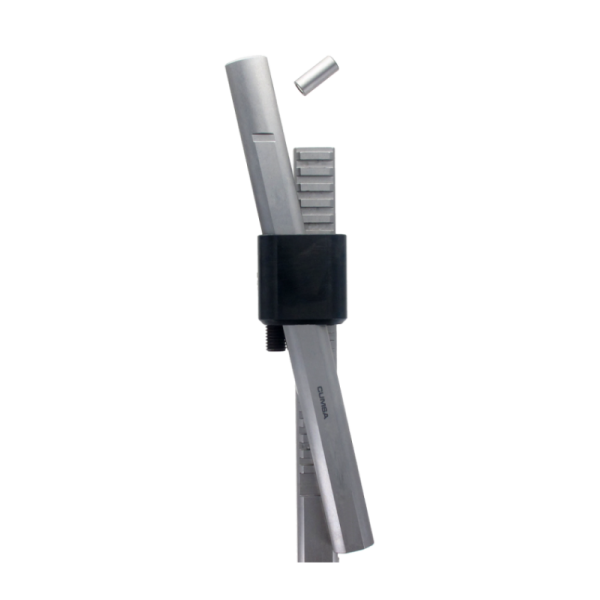

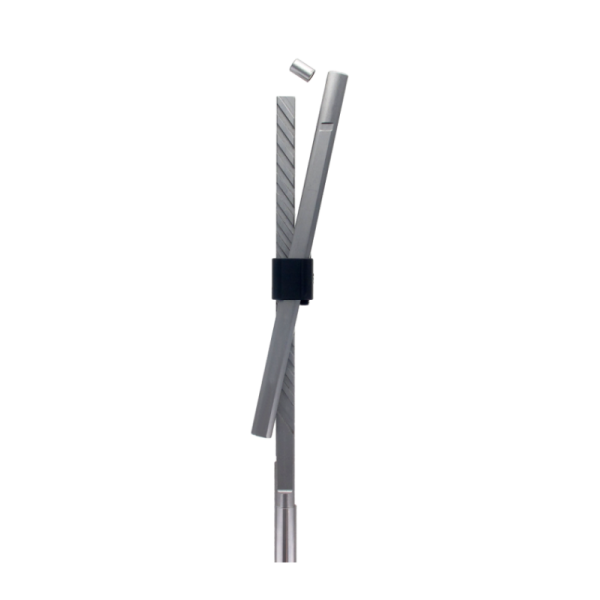

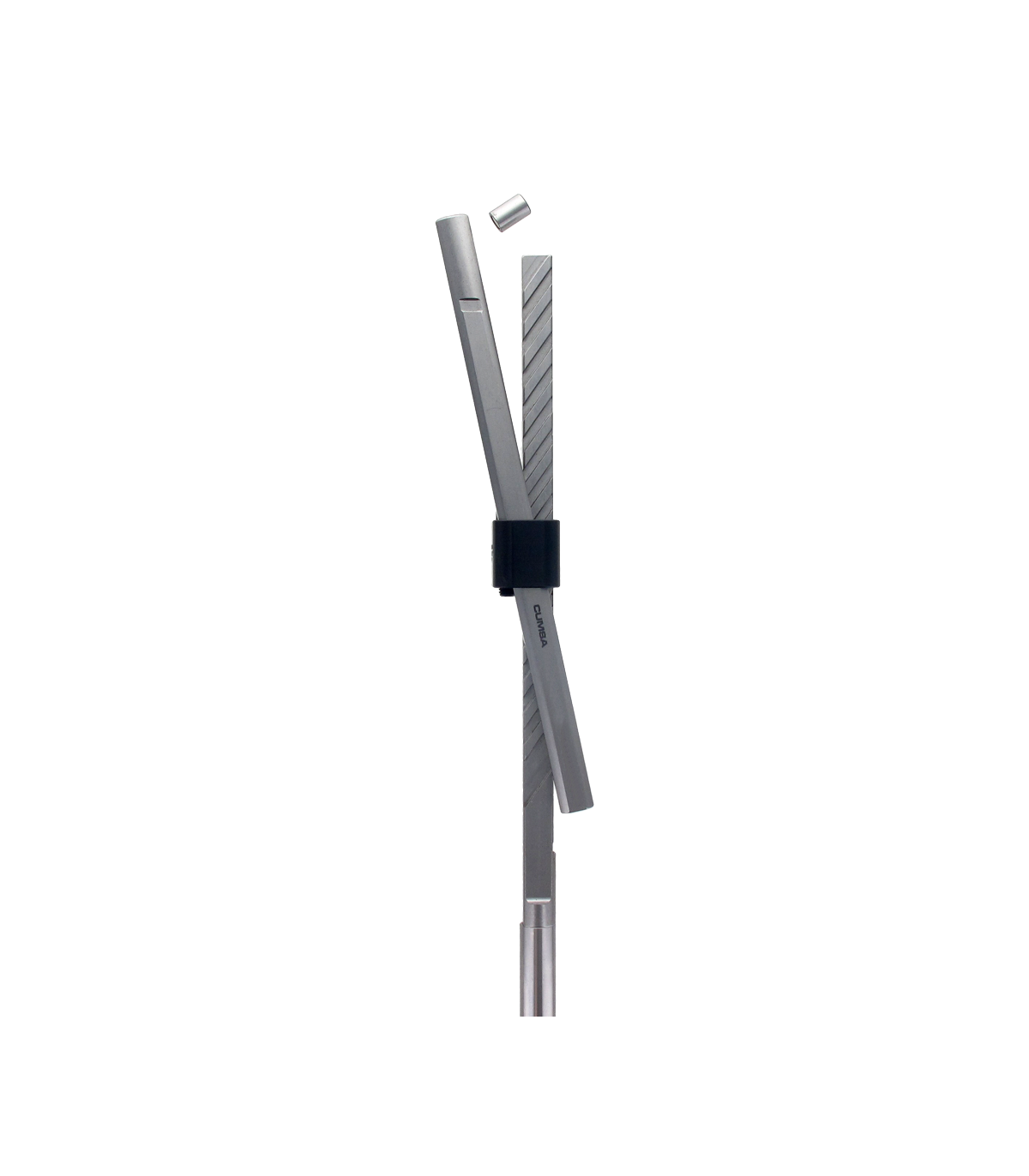

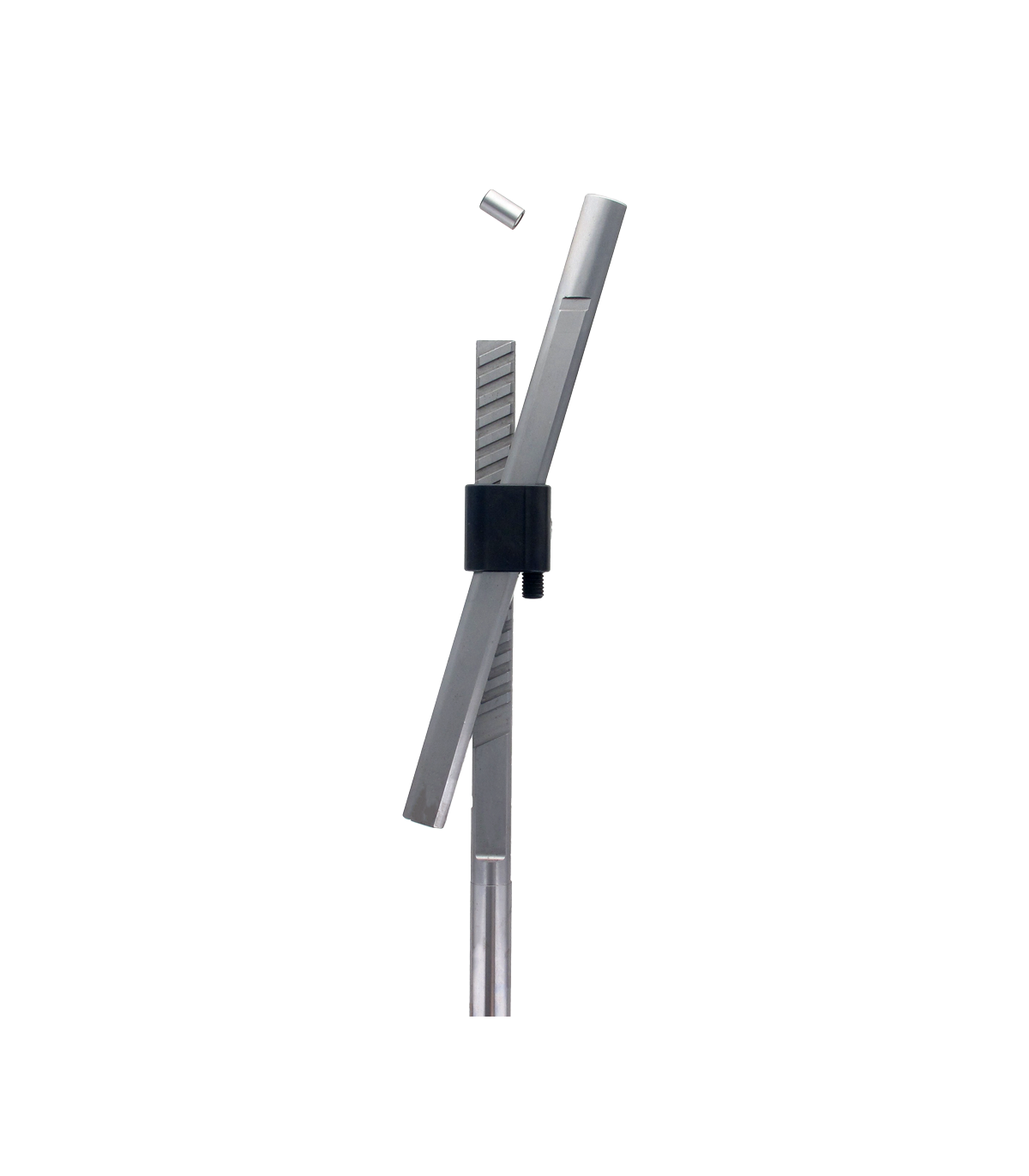

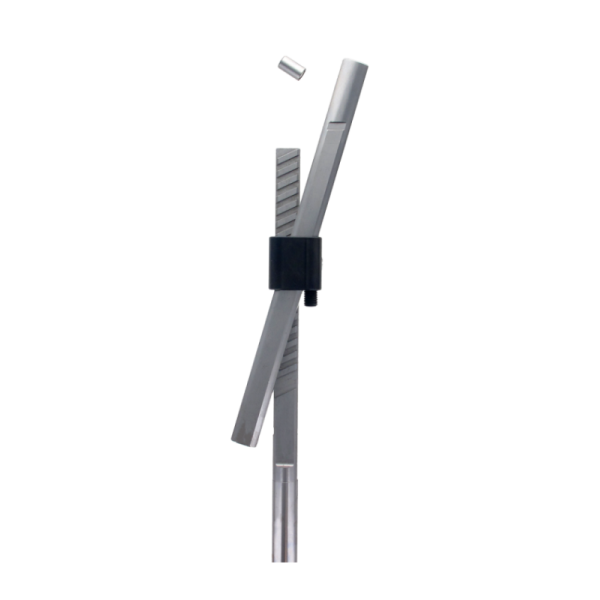

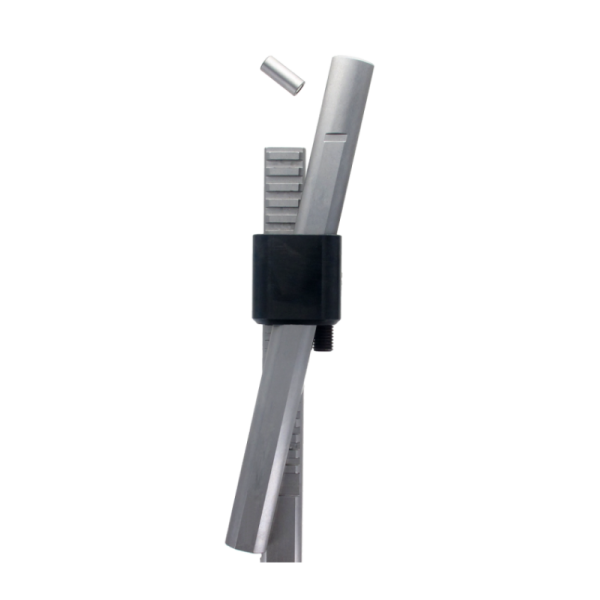

Il modo più semplice, versatile e affidabile per liberare un sottosquadro.
Configura la tua soluzione scegliendo larghezza, corsa, angolo base, angolo della cremagliera e la versione standard o specchiata.
Il principale vantaggio è la riduzione delle dimensioni dello stampo, che consente l'utilizzo di una pressa a iniezione più piccola. Inoltre, riduce i costi eliminando la necessità di sedi inclinate di precisione e migliora la stabilità delle piastre.
GRANDI VANTAGGI
Sistema di tassello inclinato verticale che riduce al minimo le sollecitazioni meccaniche sullo stampo.
Sformatura efficiente e affidabile con corse da 11mm a 52mm nei modelli standard.
Installazione semplice: non sono necessarie sedi angolate ad alta precisione.
Fissaggio inserto Fast Fit: disponibile con sistema magnetico o filettato.
Totale libertà dimensionale dell'inserto.
Riduzione dei costi fino al 40% grazie a un design ottimizzato che semplifica le lavorazioni e consente un risparmio fino al 76% delle ore di lavorazione e montaggio delle piastre di espulsione rispetto ai sistemi tradizionali.
Il design compatto e meccanico riduce l'ingombro dello stampo e permette l'utilizzo di presse di dimensioni inferiori.
Componenti specchiati e raffreddamento esterno disponibili per adattarsi a qualsiasi configurazione di stampo.
Dimensioni speciali
Non trovi un Double Rack con le dimensioni necessarie? Contattaci all'indirizzo technical@cumsa.com e lavoreremo con te per sviluppare una soluzione personalizzata. In alternativa, puoi utilizzare il nostro calcolatore online per le versioni standard.
ATTENZIONE: I modelli 3D includono un solo dente di posizionamento. Le dimensioni delle sezioni delle aste verticale e inclinata non corrispondono a quelle effettivamente lavorate per motivi di riservatezza. Grazie.
- DR16: 1650 N / 168Kg (371lb)
- DR22 / DR28: 2600N / 265Kg (584lb)
- DR34: 4950N / 504Kg (1112lb)
- DR40 / DR46: 9950N / 1014Kg (2236lb)
- Per il DR16: M6x0,75
- Per il DR22: M8x0,75
- Per il DR28: M9x0,75
- Per il DR34: M9x0,75
- Per il DR40: M12x1
- Per il DR46: M16x1
Which is the FAST FIT resistance?
Se non vogliamo usare la prolunga, qual è la filettatura dell'albero verticale?
