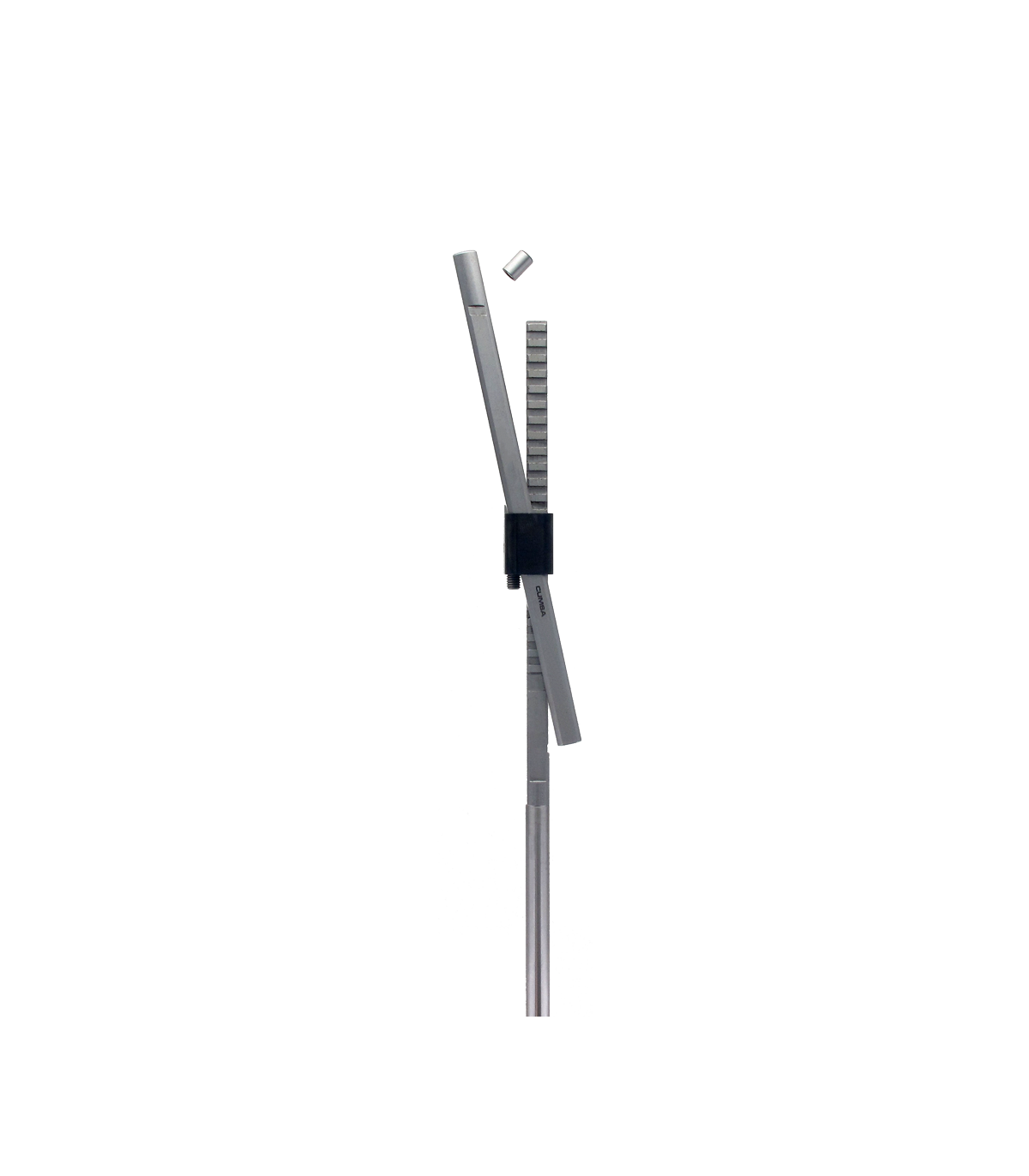

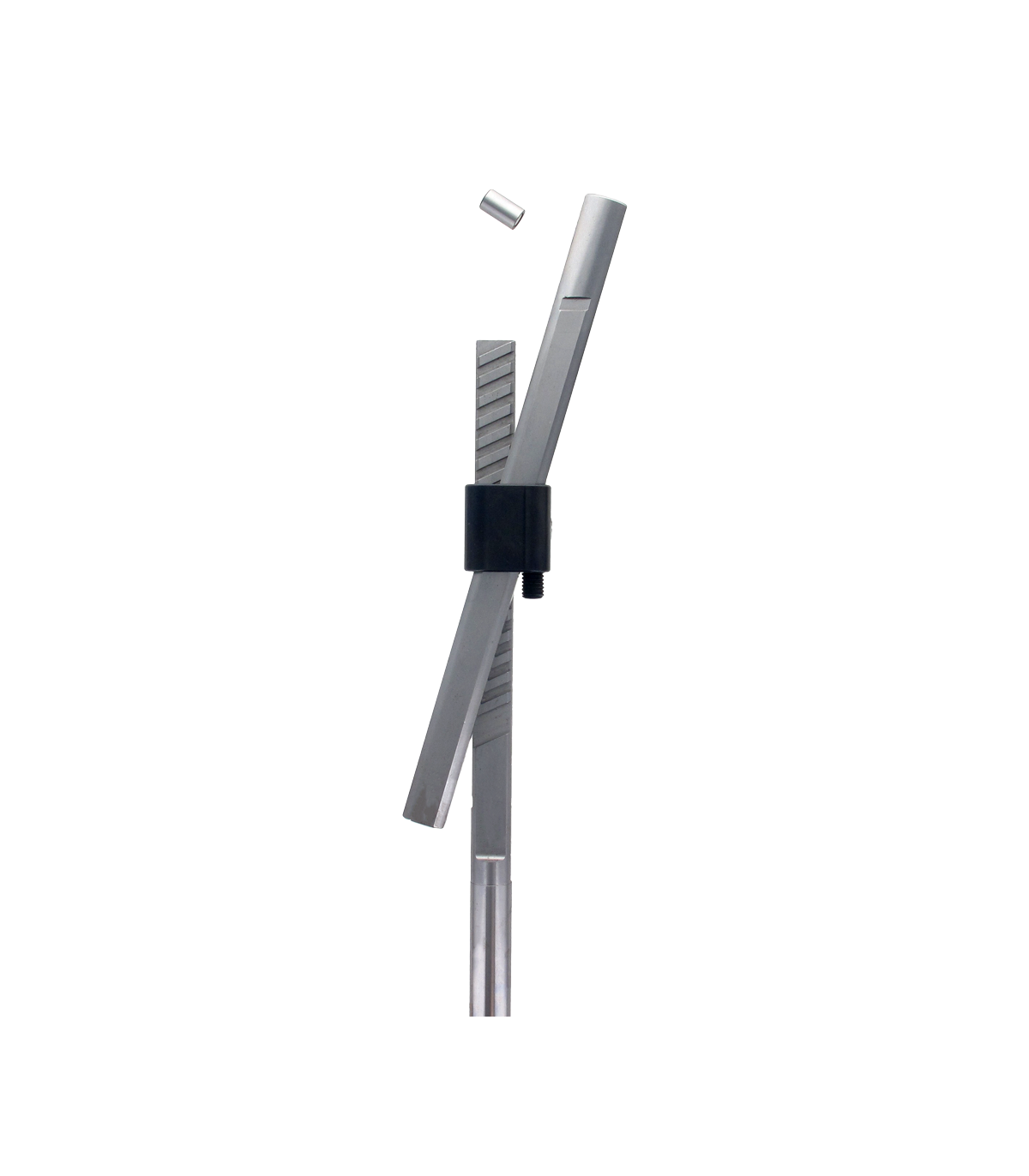

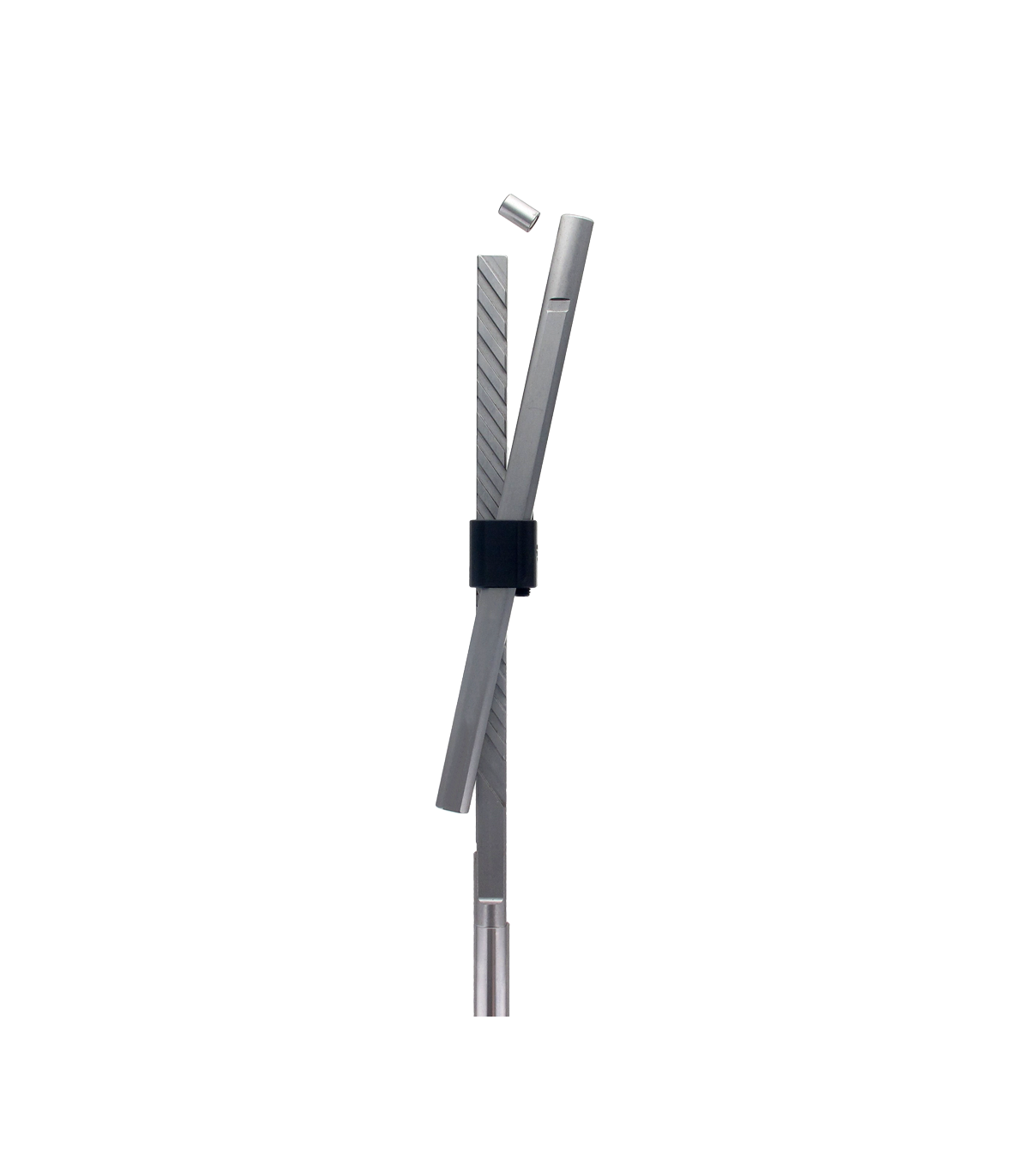

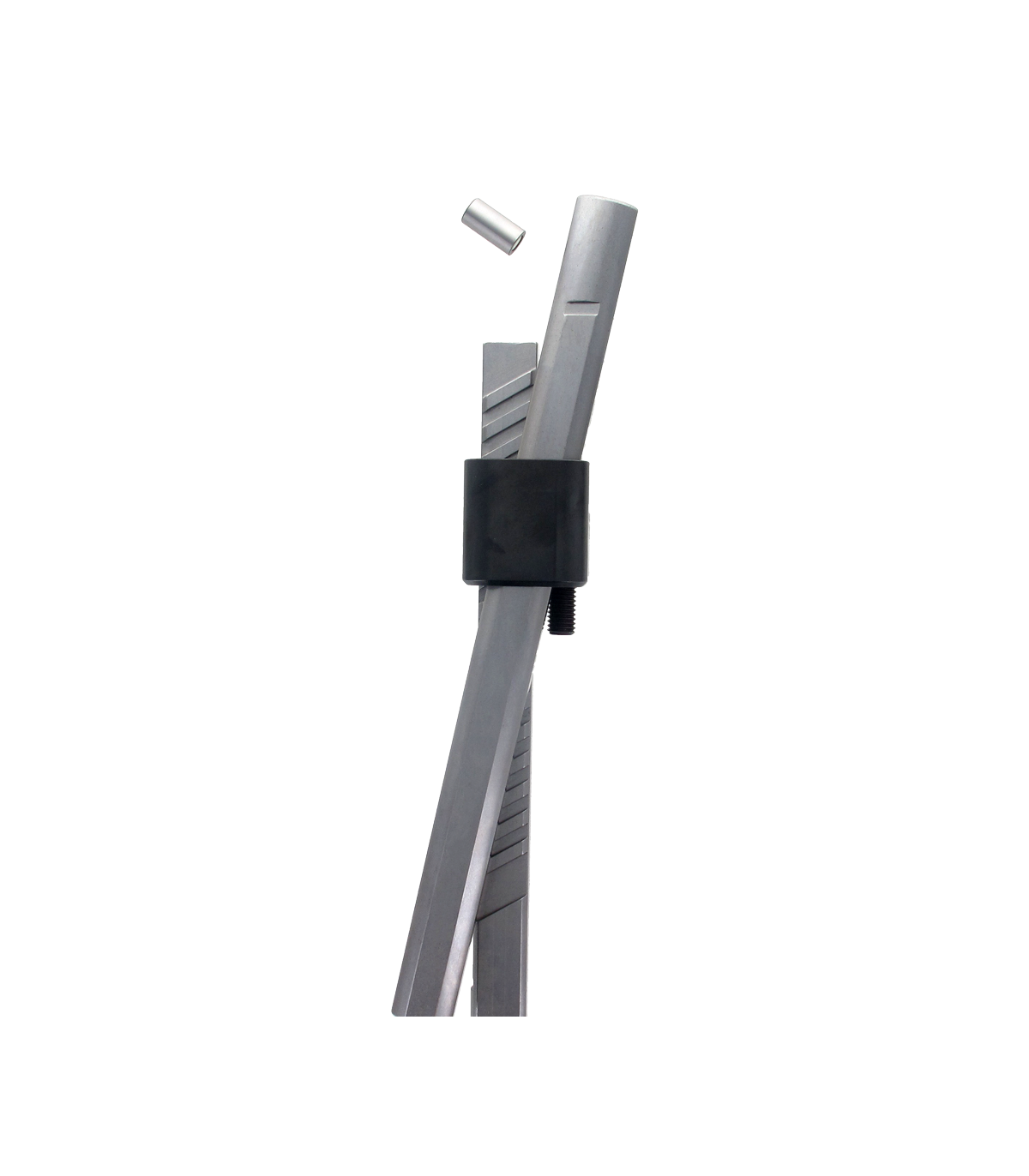

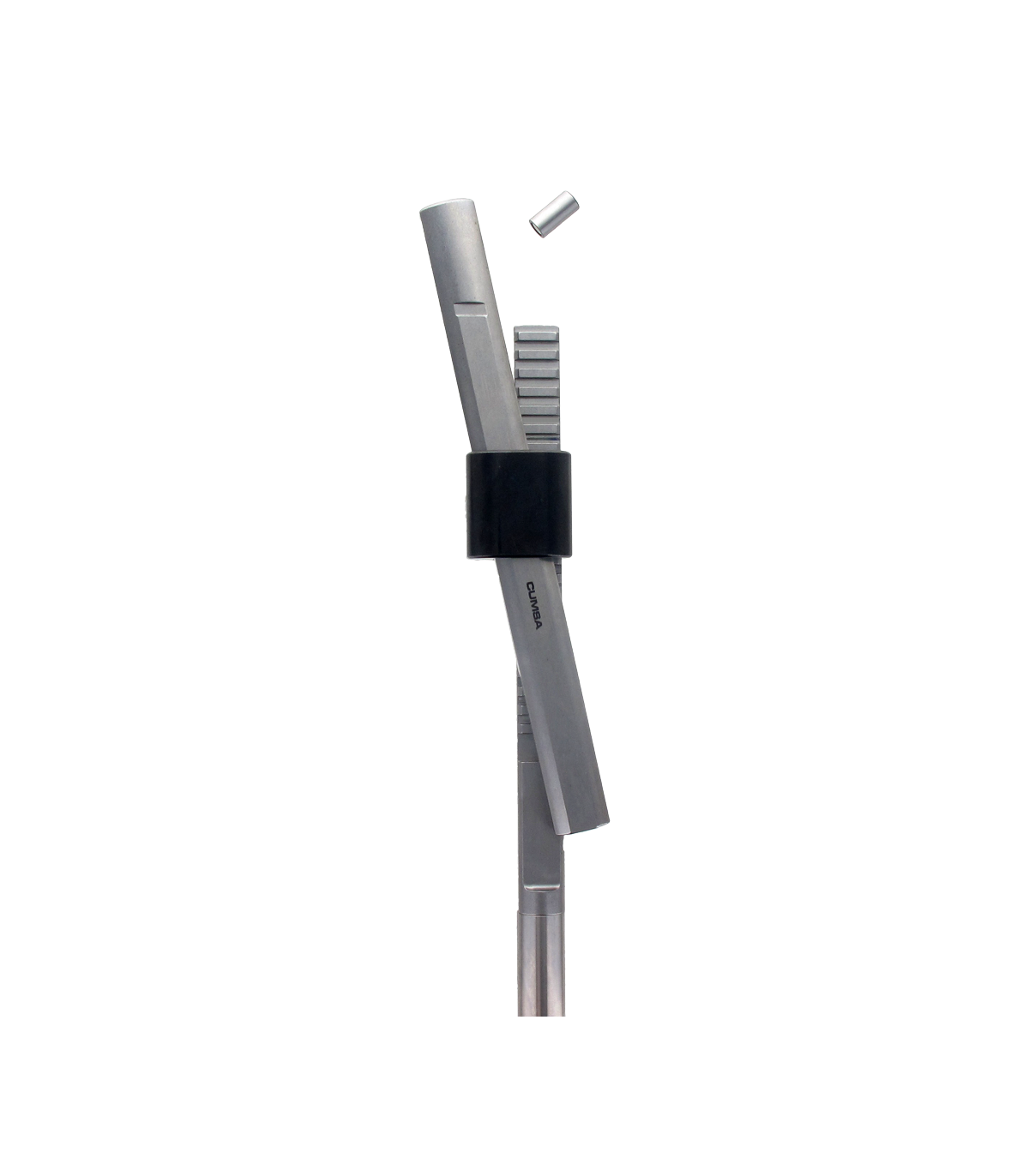

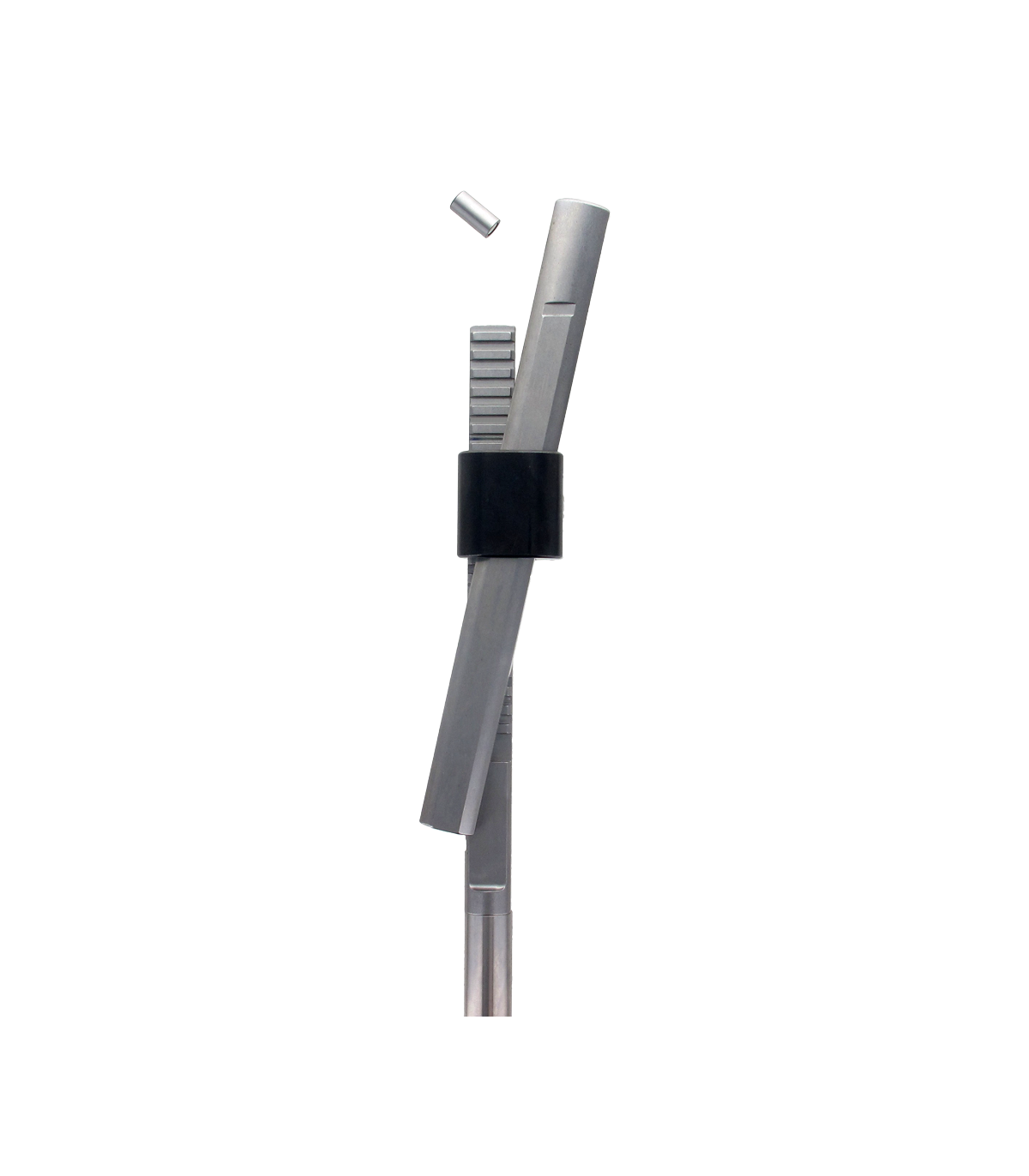

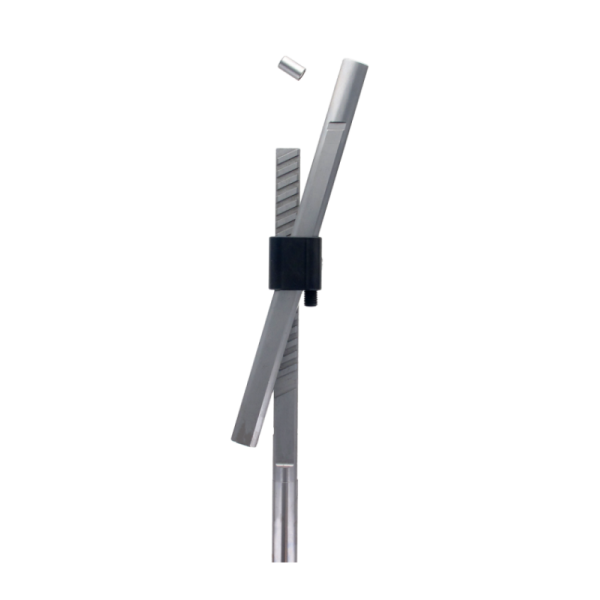

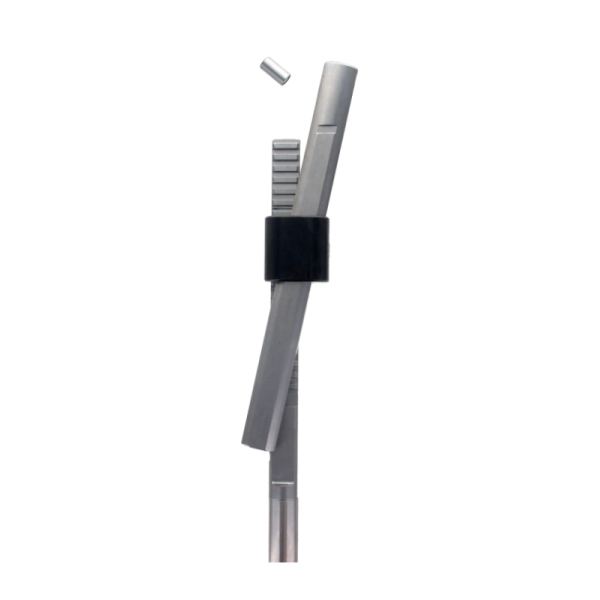

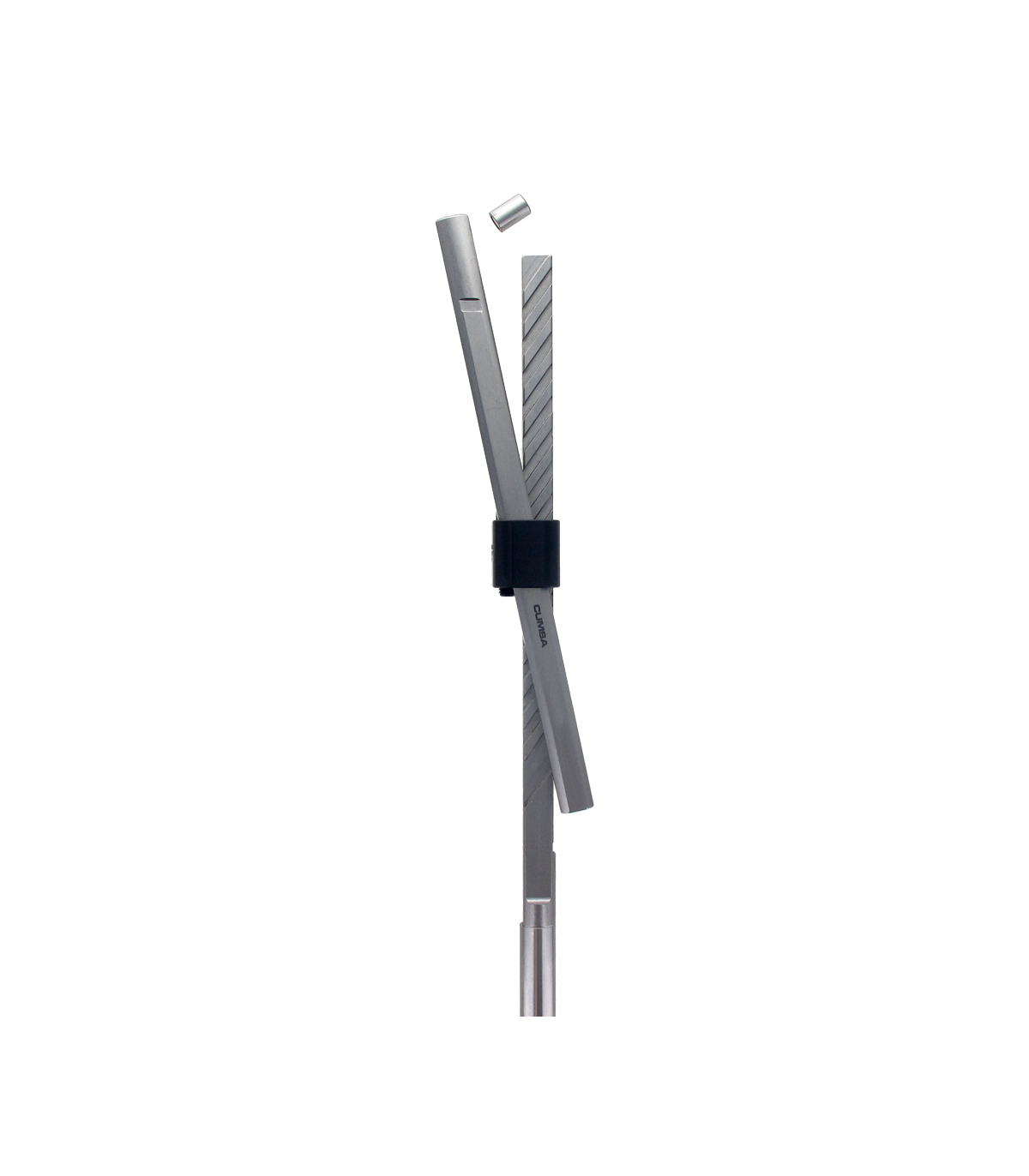

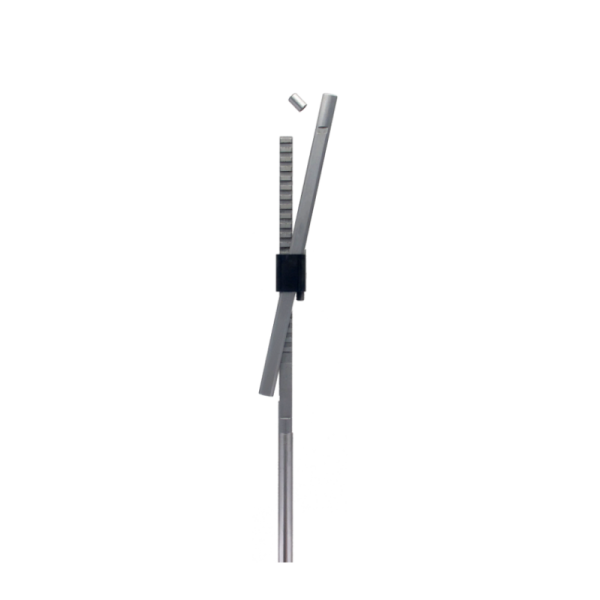

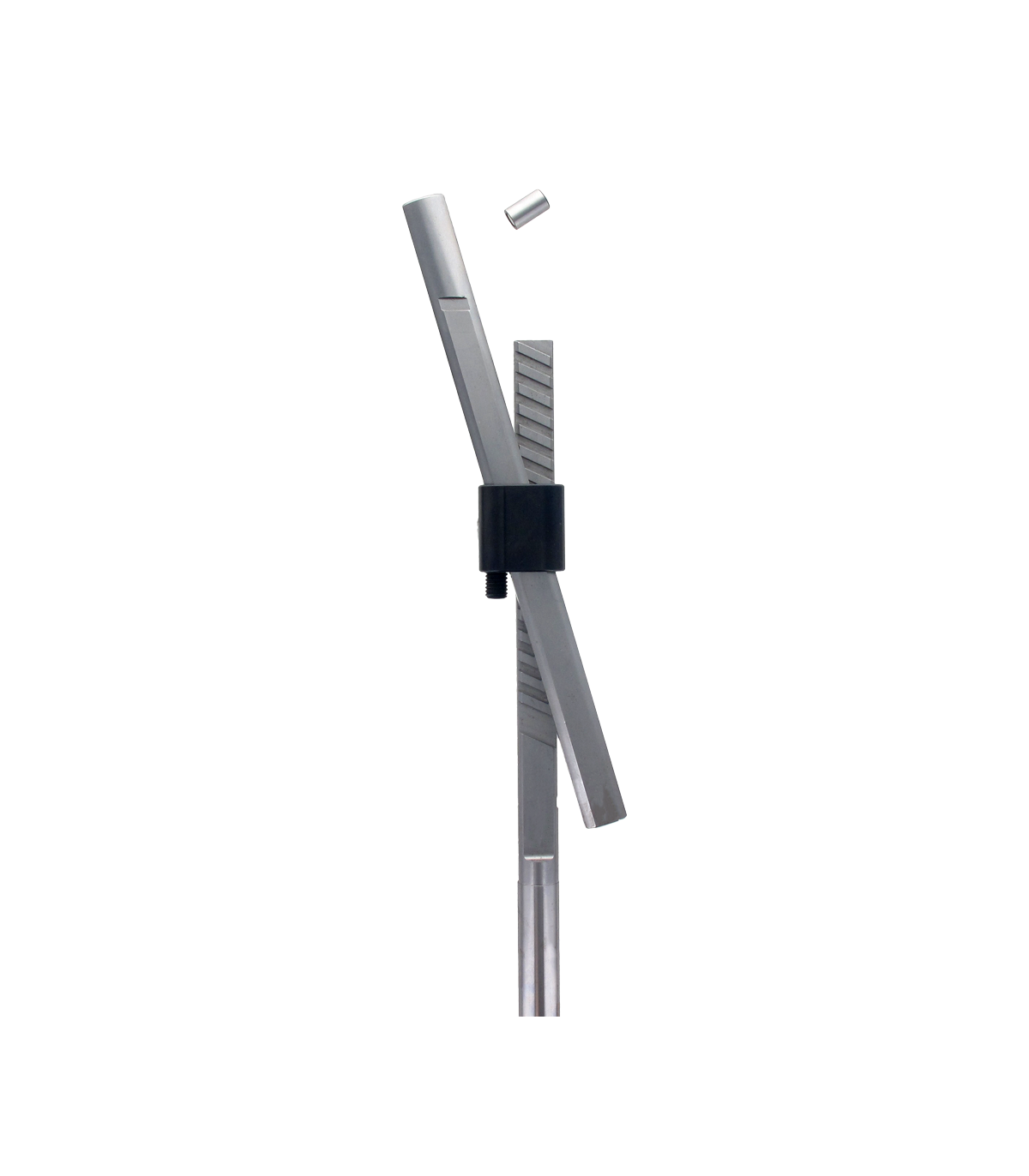

A forma mais simples, versátil e fiável de desmoldar um negativo.
Crie a sua solução escolhendo a dimensão, curso, ângulo da base, ângulo da cremalheira e opção standard ou simétrica.
A principal vantagem é a redução do tamanho do molde, permitindo utilizar máquinas de injeção mais pequenas.
GRANDES VANTAGENS
Sistema de movimento a extração vertical que minimiza os esforços mecânicos no molde.
Desmoldação eficiente e fiável com cursos entre 11mm e 52mm nos modelos standard.
Instalação simples sem necessidade de alojamentos inclinados de elevada precisão.
Sistema Fast Fit para fixação do inserto: escolha entre solução magnética ou roscada.
Total liberdade dimensional do inserto.
Redução de custos até 40% graças a um design otimizado que simplifica a maquinação e reduz até 76% do tempo de trabalho e montagem das placas extratoras comparativamente aos sistemas convencionais.
O design compacto e mecânico economiza espaço no molde e reduz o tamanho necessário da máquina de injeção.
Componentes simétricos e refrigeração externa disponíveis para qualquer configuração de molde.
Medidas Especiais Não encontra um Double Rack com as dimenses pretendidas? Contacte-nos através de technical@cumsa.com para desenvolvermos uma solução personalizada ou utilize o nosso calculador online para opções standard.
+AVISO:
Os desenhos 3D incluem apenas um dente de posicionamento. As dimensões das secções dos veios vertical e inclinado não correspondem às dimensões reais maquinadas, por motivos de confidencialidade. Obrigado!
- DR16: 1650 N / 168Kg (371lb)
- DR22 / DR28: 2600N / 265Kg (584lb)
- DR34: 4950N / 504Kg (1112lb)
- DR40 / DR46: 9950N / 1014Kg (2236lb)
- Para o DR16: M6x0,75
- Para o DR22: M8x0,75
- Para o DR28: M9x0,75
- Para o DR34: M9x0,75
- Para o DR40: M12x1
- Para o DR46: M16x1
Qual a resistência mecânica do Fast Fit?
Caso não utilize a extensão, qual a rosca do eixo vertical?
