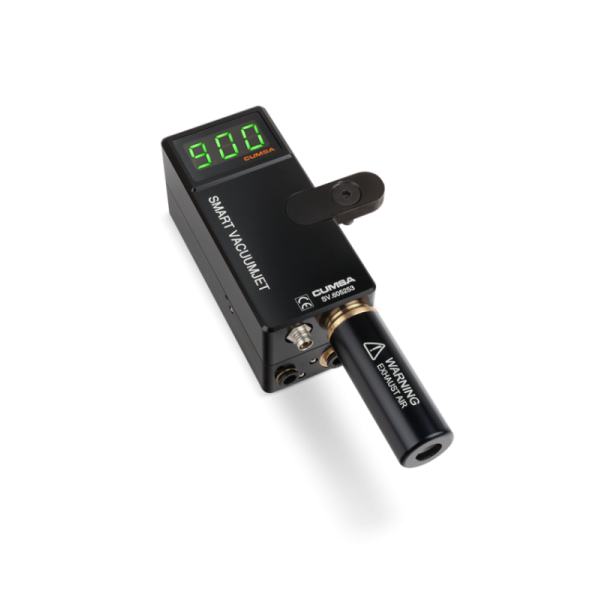

Tubo de Ligação

Clique aqui para iniciar o Download do NOVO manual de instruções do sistema Vacuumjet!

É possível criar vácuo de 3 formas diferentes:

Com o VV-SET e através da folga dos extractores.

Apenas através do VV-SET.

Apenas através da folga dos extractores.

Criar vácuo através do VV-SET e através da folga dos extractores. Numa primeira fase, o VV-SET abre e retira instantaneamente o ar que se encontra dentro da cavidade. Em dada altura, é criada uma depressão dentro da cavidade e então o vácuo criado através dos extractores irá manter a depressão durante o ciclo de injecção.

Dois sinais independentes:

Um para controlar o VV-SET. Deve abrir e fechar o pistão pneumático antes da injecção. Tem de estar sincronizado com a máquina, no que diz respeito ao ciclo de injecção.

Outro para o vácuo criado através dos extractores. O circuito abrir-se-á e fechar-se-á, consoante a dimensão dos extractores e da folga existente. Se houver muito vácuo criado através dos extractores, a peça plástica poderá ficar deformada aquando da extracção. Se os extractores forem pequenos ou se a respectiva folga for reduzida, poderá criar-se vácuo ao longo de todo o ciclo, sem precisar de fechar o circuito de ar já que poderá sempre ser aberto.

É uma questão de instalar mais 2, 3 ou 4 unidades de vácuo. Para atingir a depressão, a solução é extrair mais ar da cavidade do que aquele que entra. Para isso, teremos que ter múltiplas unidades de vácuo, uma vez que por algum motivo a cavidade pode não ser suficientemente hermética.

Quando não se consegue obter depressão, significa que a cavidade não se encontra hermeticamente fechada. Isto pode acontecer por causa de moldes com muitos balancés e/ou elementos móveis, onde se torna difícil fechar a cavidade hermeticamente. Quando isto acontece, a solução é instalar uma unidade de vácuo VACUUMJET (VJ), o que irá aumentar a capacidade de sucção. Para ter vácuo na cavidade, temos que conseguir extrair mais ar da cavidade do que aquele que entra. Para isso, podemos instalar múltiplas unidades de vácuo VJ, de maneira a compensar o ar que entra.

Não. A unidade cria vácuo através de uma extracção principal. A maior vantagem deste conceito é que não são necessárias máquinas auxiliares e, por isso, esta solução é muito rentável.

Apenas 6 bares (87 psi).

-920mBar (-13.30psi).

80°C (176°F).

Recomendamos aplicar o elemento “CV” em todos os extratores, mesmo que não estejam ligados ao circuito de Vacuo.

Sim, é obrigatório. Senão o ar, retirado da cavidade, irá entrar na linha de junta.

Sim, -0.03mm (-0.0011”) à -0.04mm (-0.0016”), tendo em conta que o alojamento é H7 e dependendo da viscosidade do plástico.

Simplesmente faça o reset a unidade fazendo "zero point settig" ou desligue e volte a ligar.

Ref	Intensity of Sound
VJ	90 dB.
VG	90 dB.
VB	80 dB.
SV	75 dB.
