Seit 1995 ist CUMSA führend in der Entwicklung von Federkern- Lösungen zur Entformung kleiner Hinterschneidungen in Spritzgussformen.

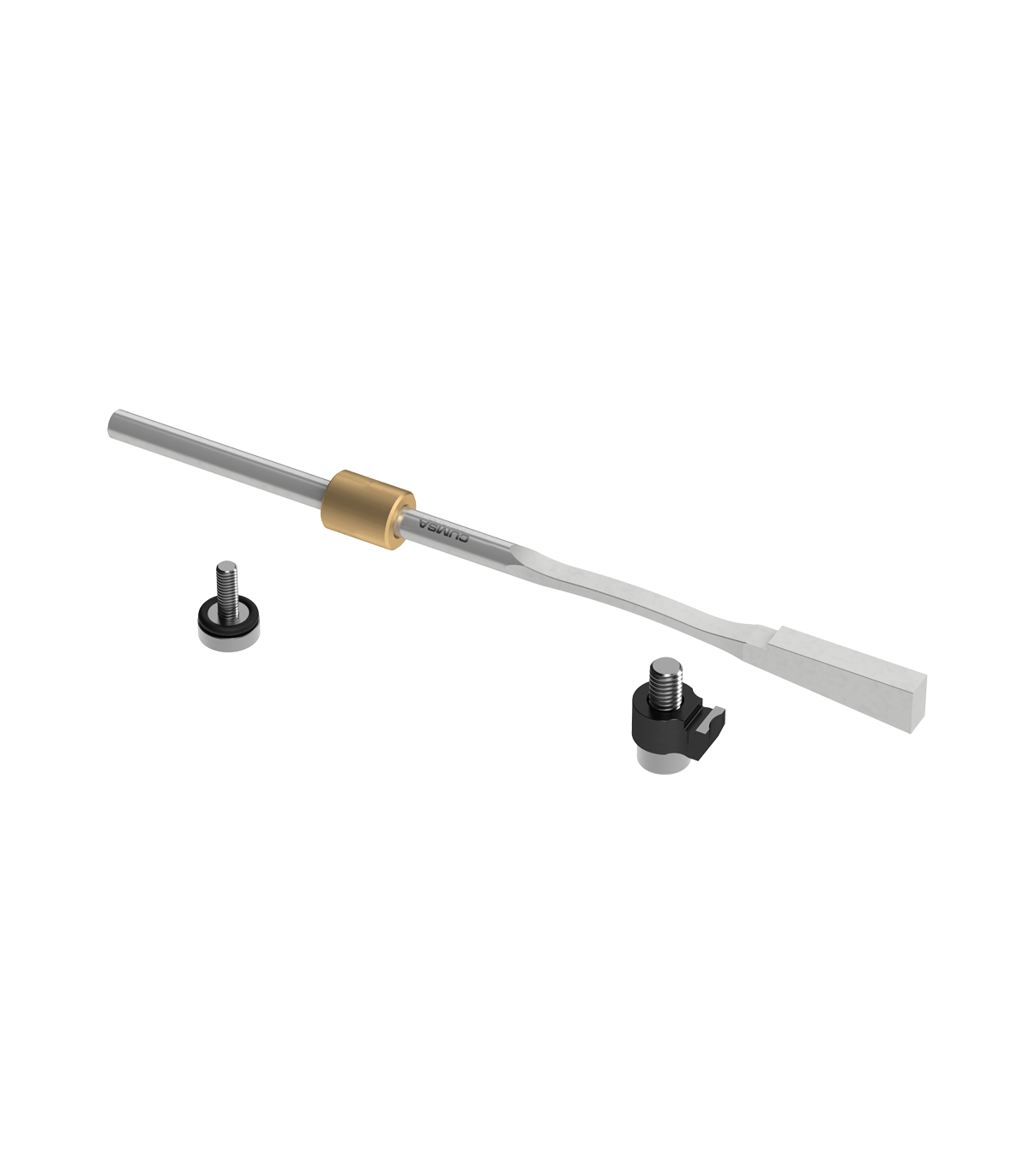

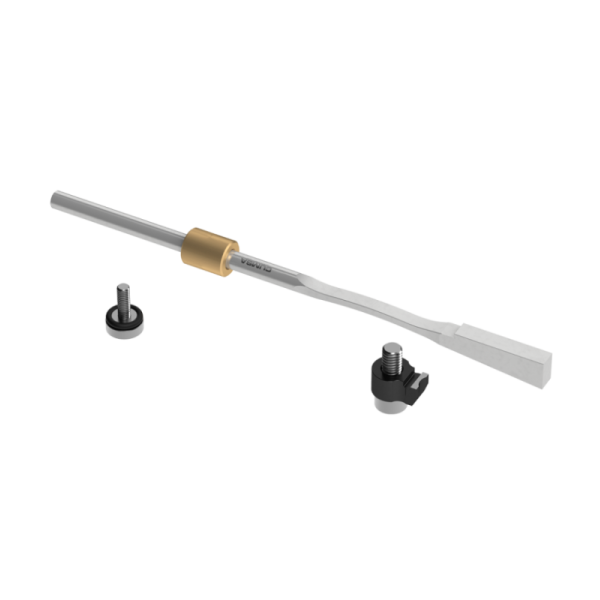

Der neue PZ ist das Ergebnis von mehr als drei Jahrzehnten Innovation und kontinuierlicher Weiterentwicklung und vereint die wesentlichen Vorteile der Modelle PX und PW in einem einzigen, optimierten Produkt:
- g6-Toleranzgenauigkeit
- Integriertes Kopfeinstellsystem für eine einfachere Installation
- Kompatibilität mit der AP-Kernverlängerung für größere Anwendungen
- Verbesserte Vielseitigkeit und Leistung
- Geringere Anforderungen an die Bearbeitung
- Kompaktes System, das nur den Platz eines Auswerferstifts einnimmt
Der PZ stellt die natürliche Weiterentwicklung unserer Federkerntechnologie dar und bietet eine höhere Effizienz bei gleichzeitig vereinfachter Auswahl und Anwendung.
Das Ergebnis ist ein vielseitigerer, effizienterer und kostengünstigerer Federkern, der speziell für die Herausforderungen des modernen Formenbaus entwickelt wurde.
Was ist die Lebensdauer der Elemente?
Eine korrekte installierte Federnder Auswerfer (nach den Katalog -vorschriften) kann mehr als 1 Million Teile problemlos produzieren.
Was ist der minimale Oeffnungsweg?
Der Öffnungsweg der Federauswerfer ist radial. Hierdurch ist der Hub von der vorderen Kante 4.5mm (0.177”).
Kann an diesen Teilen geschweißt werden?
Schweißen ist aufgrund seiner hohen Temperaturen nicht empfehlenswert. Die Eigenschaften des Federstahls können sich an den wärmebehandelten Zonen verändern.
Wie wird der Federauswerfer richtig eingebaut?
Auf der Katalogseite (Siehe hier), werden alle Maße und Toleranzen für den Einbau gezeigt, ebenso der korrekte Einbau, der wie folgt ist.
Wie hoch ist die max. Arbeitstemperatur der Federauswerfer?
Die max. Arbeitstemperatur ist 150°C (302°F).
Ist es erforderlich die Federauswerfer gegen Verdrehen zu sichern?
Ja, hierzu haben die Ferderauswerfer eine Fläche am Schaft. Durch den korrekten Einbau in die Auswerferplatte wird dieser gegen Verdrehung gesichert.
Kann der Kopf des Federauswerfers beschichtet werden?
Wir empfehlen als Beschichtung nur Balinit C, da diese unter 150°C (302ºF) aufgebracht wird. Dadurch werden Veränderungen des Federstahls vermieden,.Andere Beschichtungen wie TIN, PVD ..., können die Lebensdauer des Ferderauswerfers verändern.
Ist es möglich den 6° Winkel zu reduzieren, um das Maß D zu verkleinern?
Ja, aber mindestens 3° sollen erhalten bleiben.
Ist es möglich die seitlichen Dichtflächen (Maß B) konisch zu fertigen?
Ja, wir empfehlen wenigstens 2° je Seite.
Kann der Federauswerfer so eingebaut werden, dass er in die Formseite ragt?
Ja, die 6° Schräge unterstützt die Dichtfläche des Kopfes in seinem Sitz.
Welches Mindestmaß ist erforderlich für die Dichtfläche an der 6° Anlagefläche?
Mindestens 5mm zuzüglich der Kontur im Maß C der Federauswerfer.
Gibt es kritische Informationen bezüglich des Einbaus, die beachtet werden müssen?
Ja, es ist sehr wichtig die Hinterschneidung mit genug Entformungswinkel vorzusehen, für die PZ, mindestens 3°.
Wie viel mm kann man Maximal den PX Stange abkürzen?
45mm.
Wie viele mm kann man Maximal an den PX Kopf abkürzen?
18mm.
Kann der Auswerferhub größer sein, als die Abmessung C im Katalog?
Ja, wenn der federnde Auswerfer richtig eingebaut ist, wird bei Rückkehr in das Loch kein Druck auf den Federbereich ausgeübt.
