Dal 1995, CUMSA è leader nello sviluppo di soluzioni a pinza piana per l’espulsione di piccoli sottosquadri negli stampi a iniezione.

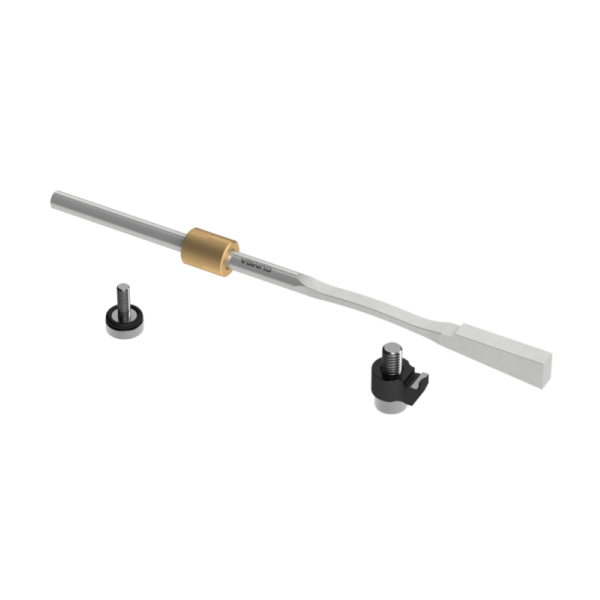

La nuova PZ rappresenta il culmine di oltre tre decenni di innovazione e miglioramento continuo, combinando in un unico prodotto ottimizzato i principali vantaggi dei modelli PX e PW:
- Precisione con tolleranza g6
- Sistema integrato di regolazione della testa per facilitare l’installazione
- Compatibilità con la prolunga pinze AP, per applicazioni di maggiori dimensioni
- Maggiore versatilità e prestazioni
- Minori requisiti di lavorazione
- Sistema compatto che occupa lo stesso spazio di un espulsore
La PZ rappresenta l’evoluzione naturale della nostra tecnologia di pinza piana, offrendo una maggiore efficienza e semplificando al tempo stesso la selezione e l’applicazione.
Il risultato è una pinza più versatile, efficiente ed economica, progettata per affrontare le sfide attuali nella costruzione di stampi.
Qual è il tempo di vita utile?
Una pinza piana correttamente installata (seguendo le nostre istruzioni nel catalogo) può lavorare per più di un milione di cicli.
Qual è la minima apertura?
L'apertura della pinza è un movimento radiale. In relazione a questo, l'apertura è di 4.5mm (0.177”).
Si possono saldare?
La saldatura non è raccomandabile in nessuno dei prodotti con acciaio armonico. La saldatura espone i componenti ad alte temperature che possono intoccare le aree trattate e di conseguenza le caratteristiche dell'acciaio armonico.
Come devo installare la pinza?
Nella pagina del catalogo (view PDF), vengono mostrate tutte le informazioni necessarie, cosi come il procedimento di installazione.
Temperatura massima di lavoro?
150°C (302°F).
E' necessario posizionare la pinza?
Le PW hanno un piano nella parte posteriore dell'asta che serve per il posizionamento. Il piano serve per evitare rotazioni mentre la si fissa nella piastra di estrazione.
È possibile fare un trattamento superficiale sulla testa delle pinze?
Si consiglia di applicare solo un trattamento Balinit C, poiché è l'unico che può essere applicato a temperature inferiori a 150° C / 302° F. Ciò impedisce l'alterazione delle proprietà dell'acciaio armonico, altri trattamenti come TIN, PVD... non sono consigliati perché potrebbero ridurre la durata delle pinze.
E' possible ridurre l'angolo di 6° per diminuire la dimensione D?
Si, è possibile, però sempre mantenendo almeno 3°.
E' possibile dare angolo laterale nella dimensione B?
Si, come minimo 2° per lato.
Si può aggiustare la pinza con la cavità?
Si, perché i 6° sopportano il taglio della testa nella sede.
Qual è la dimensione minima di aggiustaggio della quota C?
Deve avere, come minimo, 5 mm addizionali dalla fine del negativo.
Dettagli importanti
E' imporatnte l'angolo di sformo => 3º.
L'asta deve essere fissata in modo tale da non ruotare.
Quanto si può tagliare al massimo l'asta?
45mm.
Quanto si può tagliare al massimo sulla testa?
18mm.
La corsa di espulsione può essere maggiore della quota C a catalogo?
Sì, se la pinza è posizionata correttamente e non ci sono rischi di rotazione, una volta rientrara non subirà alcuna pressione sulla zona della molla.
