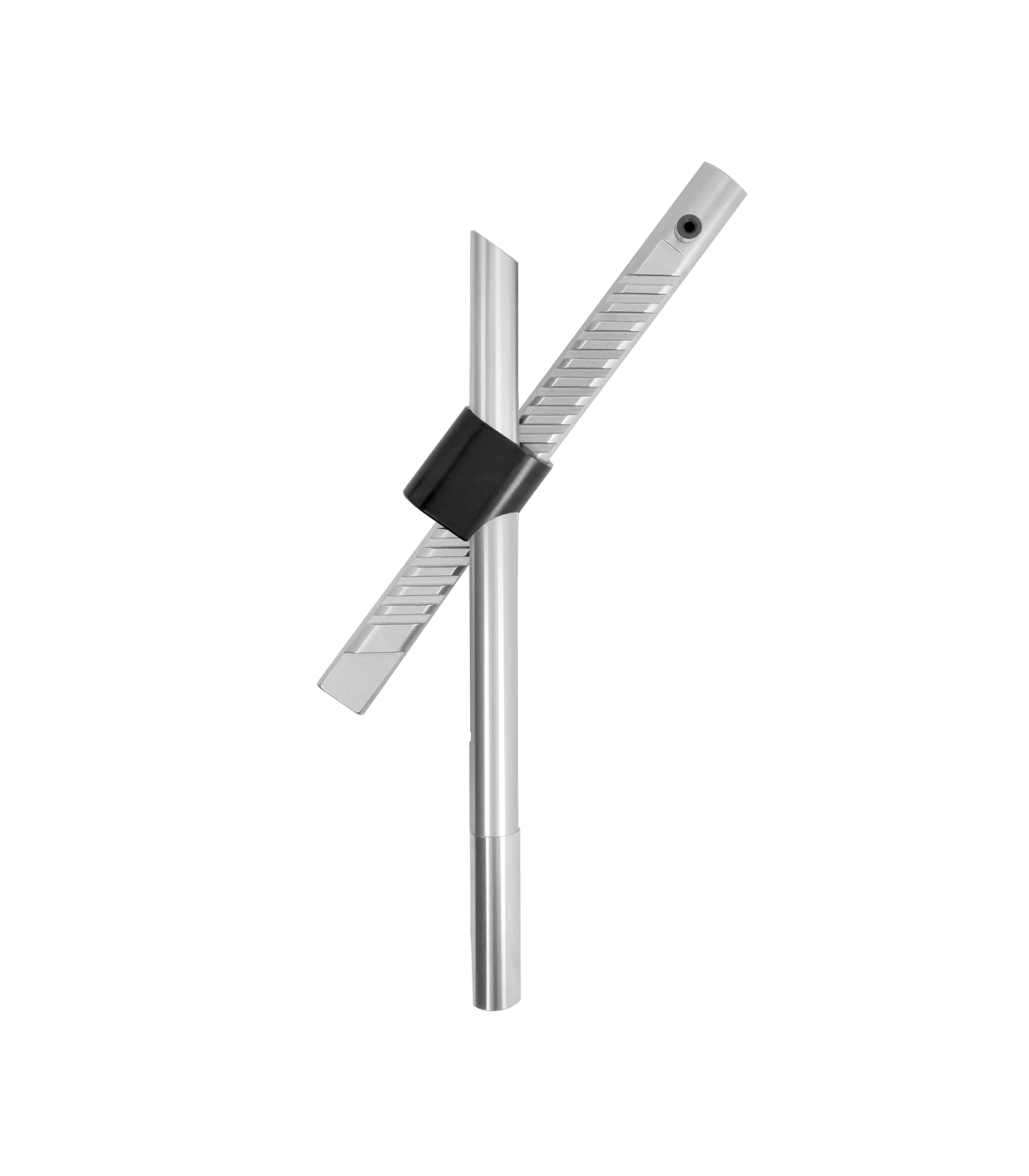

A forma mais simples, versátil e fiável de desmoldar um negativo.
Desmolda cursos com até 80mm de comprimento com apenas 100mm de curso de expulsão.
Crie a sua solução escolhendo a largura, curso, ângulo da base, ângulo da cremalheira e opção standard ou simétrica.
A principal vantagem é a redução do tamanho do molde, diminuindo os requisitos da máquina e os custos.
GRANDES VANTAGENS
Sistema de movimento a extração vertical que minimiza os esforços mecânicos no molde.
Desmoldação eficiente e fiável com cursos entre 11mm e 52mm nos modelos standard.
Instalação simples sem necessidade de alojamentos inclinados de elevada precisão.
Sistema Fast Fit para fixação do inserto: escolha entre solução magnética ou roscada.
Total liberdade dimensional do inserto.
Redução de custos até 40% graças a um design otimizado que simplifica a maquinação e reduz até 76% do tempo de trabalho e montagem das placas extratoras comparativamente aos sistemas convencionais.
O design compacto e mecânico economiza espaço no molde e reduz o tamanho necessário da máquina de injeção.
Estão disponíveis componentes simétricos e com refrigeração externa, que se adaptam a qualquer configuração do molde.
Medidas Especiais
Não encontra um Double Rack com as dimensões pretendidas? Contacte-nos através de technical@cumsa.com para desenvolvermos uma solução personalizada ou utilize o nosso calculador online para opções standard.
+AVISO:
Os desenhos 3D incluem apenas um dente de posicionamento e as dimensões das secções dos veios vertical e inclinado não correspondem às dimensões reais maquinadas, por motivos de confidencialidade. Obrigado!
- Para o XR34: M9x0,75
- Para o XR40: M12x1
- Para o XR46: M16x1
Caso não utilize a extensão, qual a rosca do eixo vertical?
